EINHELL TC-SY 400 P Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Spritzpistolen, Düsen & Spritzen
  5. TC-SY 400 P
  6. Originalbetriebsanleitung

EINHELL TC-SY 400 P Originalbetriebsanleitung

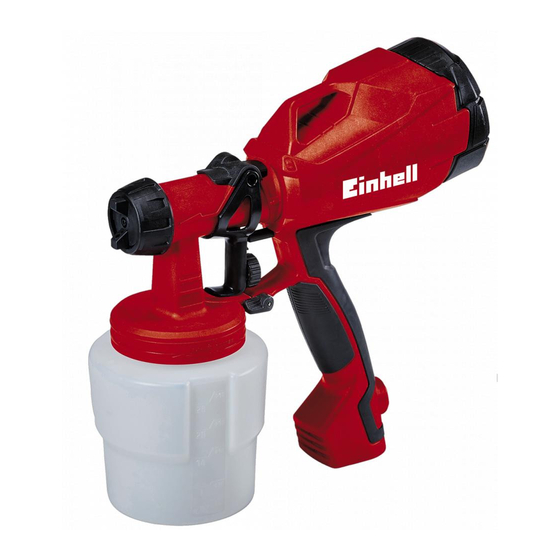

Farbsprühpistole
