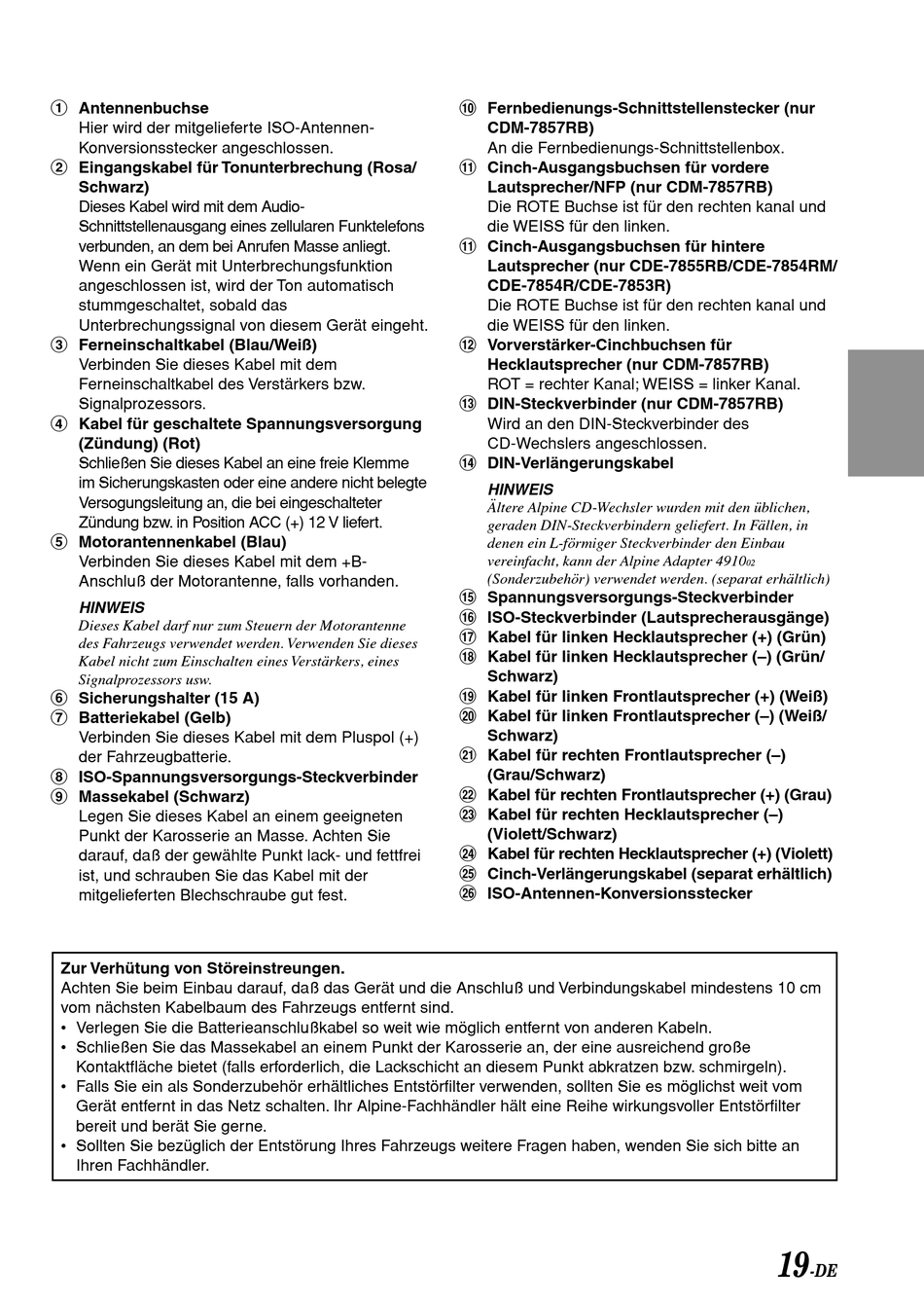

1 Antennenbuchse
Hier wird der mitgelieferte ISO-Antennen-
Konversionsstecker angeschlossen.
2 Eingangskabel für Tonunterbrechung (Rosa/
Schwarz)
Dieses Kabel wird mit dem Audio-
Schnittstellenausgang eines zellularen Funktelefons
verbunden, an dem bei Anrufen Masse anliegt.
Wenn ein Gerät mit Unterbrechungsfunktion
angeschlossen ist, wird der Ton automatisch
stummgeschaltet, sobald das
Unterbrechungssignal von diesem Gerät eingeht.
3 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem
Ferneinschaltkabel des Verstärkers bzw.
Signalprozessors.
4 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme
im Sicherungskasten oder eine andere nicht belegte
Versogungsleitung an, die bei eingeschalteter
Zündung bzw. in Position ACC (+) 12 V liefert.
5 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-
Anschluß der Motorantenne, falls vorhanden.
HINWEIS
Dieses Kabel darf nur zum Steuern der Motorantenne
des Fahrzeugs verwendet werden. Verwenden Sie dieses
Kabel nicht zum Einschalten eines Verstärkers, eines
Signalprozessors usw.
6 Sicherungshalter (15 A)
7 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+)
der Fahrzeugbatterie.
8 ISO-Spannungsversorgungs-Steckverbinder
9 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten
Punkt der Karosserie an Masse. Achten Sie
darauf, daß der gewählte Punkt lack- und fettfrei
ist, und schrauben Sie das Kabel mit der
mitgelieferten Blechschraube gut fest.
Zur Verhütung von Störeinstreungen.
Achten Sie beim Einbau darauf, daß das Gerät und die Anschluß und Verbindungskabel mindestens 10 cm
vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlußkabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große
Kontaktfläche bietet (falls erforderlich, die Lackschicht an diesem Punkt abkratzen bzw. schmirgeln).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom
Gerät entfernt in das Netz schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter
bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an
Ihren Fachhändler.
! Fernbedienungs-Schnittstellenstecker (nur
CDM-7857RB)
An die Fernbedienungs-Schnittstellenbox.
" Cinch-Ausgangsbuchsen für vordere
Lautsprecher/NFP (nur CDM-7857RB)
Die ROTE Buchse ist für den rechten kanal und
die WEISS für den linken.
" Cinch-Ausgangsbuchsen für hintere
Lautsprecher (nur CDE-7855RB/CDE-7854RM/
CDE-7854R/CDE-7853R)
Die ROTE Buchse ist für den rechten kanal und
die WEISS für den linken.
# Vorverstärker-Cinchbuchsen für
Hecklautsprecher (nur CDM-7857RB)
ROT = rechter Kanal; WEISS = linker Kanal.
$ DIN-Steckverbinder (nur CDM-7857RB)
Wird an den DIN-Steckverbinder des
CD-Wechslers angeschlossen.
% DIN-Verlängerungskabel
HINWEIS
Ältere Alpine CD-Wechsler wurden mit den üblichen,
geraden DIN-Steckverbindern geliefert. In Fällen, in
denen ein L-förmiger Steckverbinder den Einbau
vereinfacht, kann der Alpine Adapter 4910
(Sonderzubehör) verwendet werden. (separat erhältlich)
& Spannungsversorgungs-Steckverbinder
( ISO-Steckverbinder (Lautsprecherausgänge)
) Kabel für linken Hecklautsprecher (+) (Grün)
~ Kabel für linken Hecklautsprecher (–) (Grün/
Schwarz)
+ Kabel für linken Frontlautsprecher (+) (Weiß)
, Kabel für linken Frontlautsprecher (–) (Weiß/
Schwarz)
- Kabel für rechten Frontlautsprecher (–)
(Grau/Schwarz)
. Kabel für rechten Frontlautsprecher (+) (Grau)
/ Kabel für rechten Hecklautsprecher (–)
(Violett/Schwarz)
: Kabel für rechten Hecklautsprecher (+) (Violett)
; Cinch-Verlängerungskabel (separat erhältlich)
< ISO-Antennen-Konversionsstecker
02
