Richten Sie TTC450 Pro ein

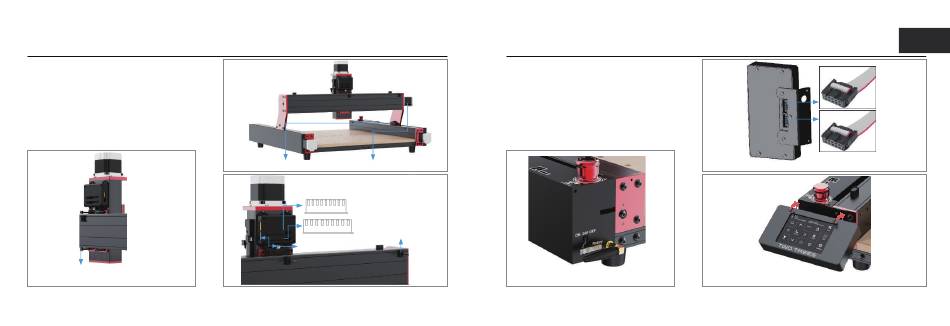

Schritt 2 ： Montage der Z-Achse und
Anschluss der Kabel
In numerischer Reihenfolge zusam-
Erforderliche Teile
Z-Achsen-Komponenten
Kabel-Befestigungsmount *2
M3X16 Schrauben *2
M5X20 Schrauben *6
2.0-Sechseckschlüssel
4.0 hexagonal wrench
① Stecken Sie die M5X20-Schraube durch die
Rückseite der X-Achse, um die Z-Achse zu verriegeln.
②Anschluss der Y-Achsen-Endschalter und X-Achsen-Motoren
③Schließen Sie den 9-poligen Stromkabel an M an
und den 10-poligen Signalkabel an S an.
9pin cable
④Befestigung des
Kabel-Befesti-
10pin cable
gungsmounts
M
⑤ Schließen Sie die X-Grenzab-
S
lage an die Rückseite der
Z-Achse an.
29
Richten Sie TTC450 Pro ein
Schritt 3 ： Installation des TS35 Touch
Erforderliche Teile
TS35 Touchscreen-Kit*1
2,0-Sechseckschlüssel
Wifi antenna*1
Installieren Sie die WLAN-Antenne.
EXP1
EXP2
Steuerbox-Reihenkabel in die Rückseite des Touchscreens einführen,
M3X5-Schrauben durch die Befestigungsplatte,
um den Bildschirm zu verriegeln.
30
