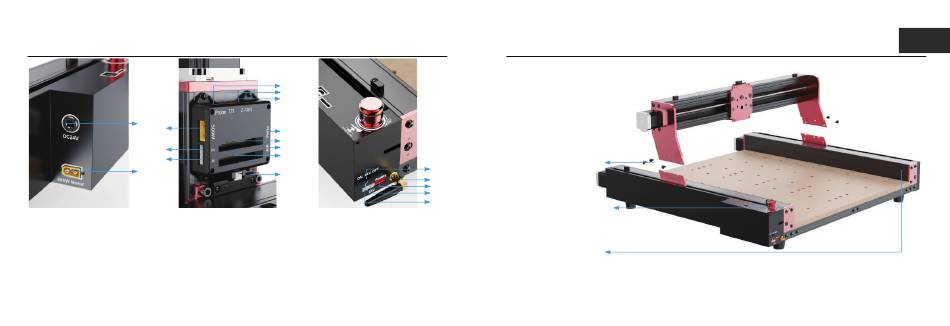

Kennen Sie Ihre CNC-Maschine
①
③
④
⑤
②
1. DC-Netzteilanschluss
7. 775 Spindelmotorausgang
2. 500W Spindel Eingang
8. Z-Achsen-Motorausgang
3. 500W Spindel Ausgang
9. Stromeingang (M) \
4. Z-Achsen-Endschaltungseingang
10. Signalausgang (S)
5. X-Achsen-Endschaltungseingang
11. Laserausgang (PWM)
6. Sondensignaleingang
12. Luftpumpeausgang
⑥
⑦
⑧
⑪
⑨
⑫
⑩
⑬
13.X-Achsen-Endschalter
14. 24V-Schalter
15. 24V-Ausgang
16. 24V-Auslösungssignal
17. A-Achse
18. Antenne
27
Richten Sie TTC450 Pro ein
Schritt 1 : Installieren X-Achsen-Komponenten
Erforderliche Teile
X-Achsen-Komponenten
M5X8 Schraube *6
3.0-Sechseckschlüssel
4.0-Sechseckschlüssel
Schieben Sie die X-Achsen-Bau-
gruppe in die Basis und
⑭
verriegeln Sie sie mit
M5X8-Schrauben.
⑱
⑰
⑯
Kalibriere die Y-Achse (Hinweis:
⑮
Diese Maschine wurde bereits vor
dem Verlassen des Werks
kalibriert).
Installieren Sie die beiden
Schrauben zurück, sodass die
XY-Achse nicht senkrecht ist, und
bewegen Sie die Y-Achse auf
beiden Seiten, um die Schrauben
zu treffen, um die Kalibrierung
abzuschließen.
