Bedienungsanleitung
Mischersteuerung

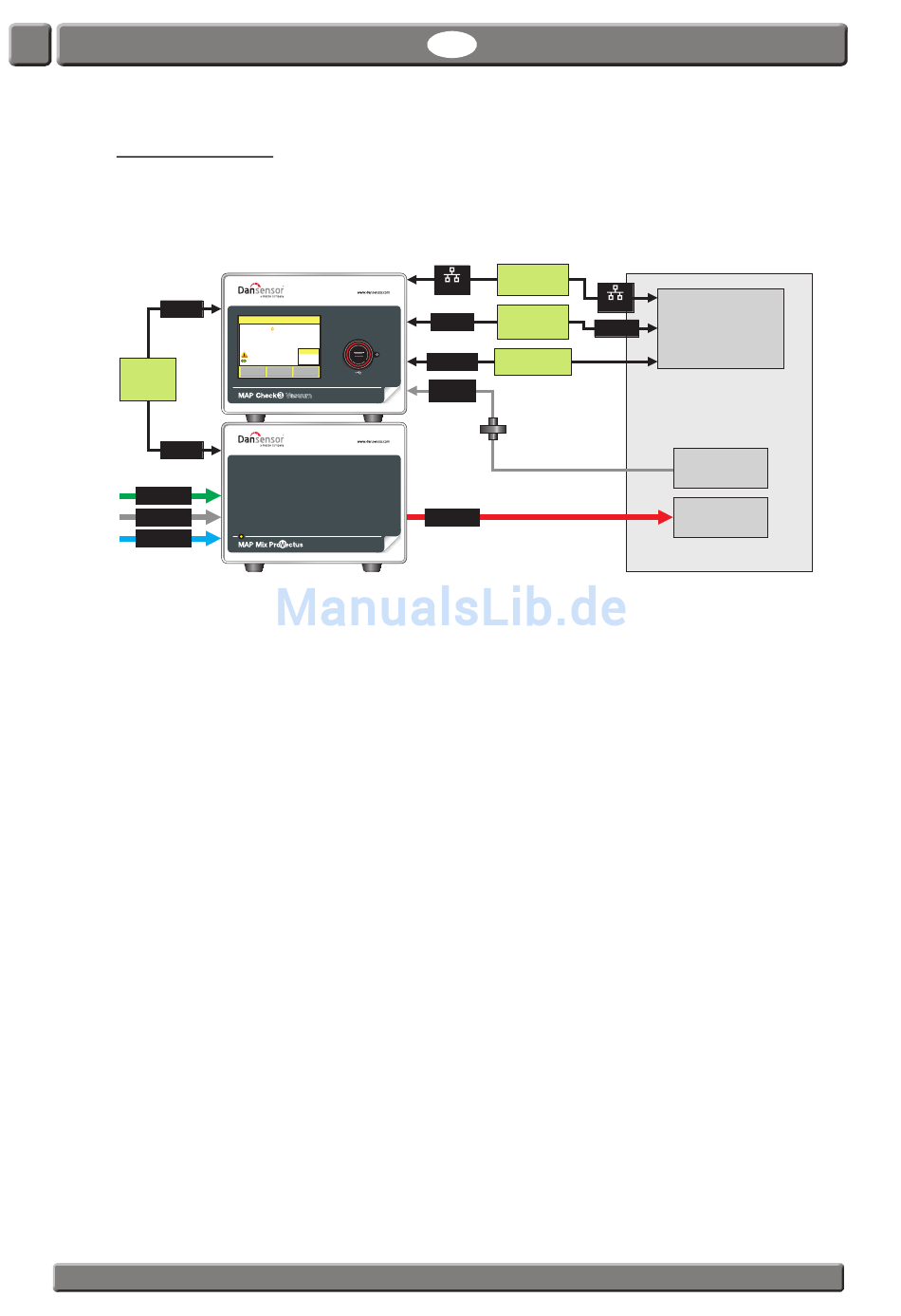

Der MAP Check 3 Vacuum kann zur Steuerung eines MAP Mix Provectus Gasmischers eingesetzt
werden. In der folgenden Abbildung sehen Sie, wie die Geräte aneinander angeschlossen werden
müssen.
COM 2
9-poliges
serielles
Kabel
COM 1
GAS IN 1
GAS IN 2
GAS IN 3
Stellen Sie die folgenden Parameter ein:
1. Wählen Sie in Haupteinstellungen die Option Externer Mischer und setzen Sie Externer Mischer
aktiviert auf Ja.
Dies öffnet die Gaskonfigurationsparameter. Nehmen Sie die entsprechenden Einstellungen vor.
2. Das Produkt bzw. die Produkte müssen so eingestellt werden, dass Externer Mischer auf Ja steht.
Danach müssen die entsprechenden Einstellungen für Misch%, Pufferdruck und Gasfluss
vorgenommen werden.
PBI-320600-C 03/2015
MAP Check 3 Vacuum
12:37
12:37
25: Meat Mix 1000gr.
28/03/11
28/03/11
%
0.20
29.5
O
CO
2
2
70.3
%
Bal
Buffer
Cycles
Faults
10 48
:
263
disabled!
O.1
%O
2
30.2
%CO
MMP
2
Ready
6.5
bar
Product
Menu
Measure
MAP Mix Provectus
COPYRIGHT ©
DE
RJ-45
(CAT6)
(LAN)
oder
9-poliges
COM 1
serielles
COM X
Kabel
25-poliges
I/O CONTROL
EA-Kabel
SAMPLE
GAS INLET
Filter
Probegas
MIX OUT
Zum Puffer
MAP Check 3 Vacuum
Verpackungsmaschine
(LAN)
Steuer
Kasten
Box
Pressform
Gas Puffer
Dansensor A/S
