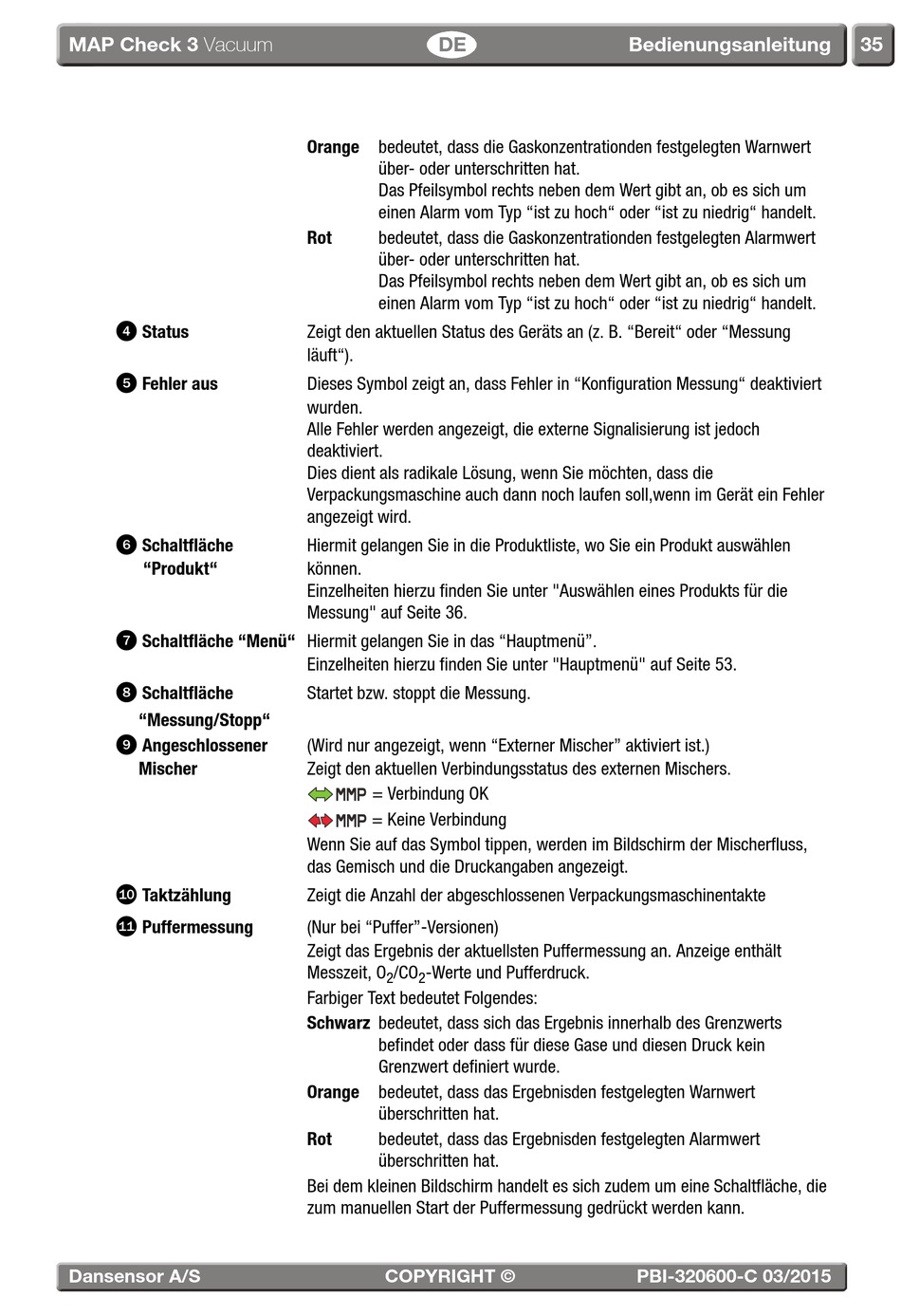

MAP Check 3 Vacuum
Status
Fehler aus
Schaltfläche
"Produkt"
Schaltfläche "Menü" Hiermit gelangen Sie in das "Hauptmenü".
Schaltfläche
"Messung/Stopp"
Angeschlossener
Mischer
Taktzählung
Puffermessung
Dansensor A/S
DE
Orange bedeutet, dass die Gaskonzentrationden festgelegten Warnwert
über- oder unterschritten hat.
Das Pfeilsymbol rechts neben dem Wert gibt an, ob es sich um
einen Alarm vom Typ "ist zu hoch" oder "ist zu niedrig" handelt.
Rot
bedeutet, dass die Gaskonzentrationden festgelegten Alarmwert
über- oder unterschritten hat.
Das Pfeilsymbol rechts neben dem Wert gibt an, ob es sich um
einen Alarm vom Typ "ist zu hoch" oder "ist zu niedrig" handelt.
Zeigt den aktuellen Status des Geräts an (z. B. "Bereit" oder "Messung
läuft").
Dieses Symbol zeigt an, dass Fehler in "Konfiguration Messung" deaktiviert
wurden.
Alle Fehler werden angezeigt, die externe Signalisierung ist jedoch
deaktiviert.
Dies dient als radikale Lösung, wenn Sie möchten, dass die
Verpackungsmaschine auch dann noch laufen soll,wenn im Gerät ein Fehler
angezeigt wird.
Hiermit gelangen Sie in die Produktliste, wo Sie ein Produkt auswählen
können.
Einzelheiten hierzu finden Sie unter "Auswählen eines Produkts für die
Messung" auf Seite 36.
Einzelheiten hierzu finden Sie unter "Hauptmenü" auf Seite 53.
Startet bzw. stoppt die Messung.
(Wird nur angezeigt, wenn "Externer Mischer" aktiviert ist.)
Zeigt den aktuellen Verbindungsstatus des externen Mischers.
= Verbindung OK
= Keine Verbindung
Wenn Sie auf das Symbol tippen, werden im Bildschirm der Mischerfluss,
das Gemisch und die Druckangaben angezeigt.
Zeigt die Anzahl der abgeschlossenen Verpackungsmaschinentakte
(Nur bei "Puffer"-Versionen)
Zeigt das Ergebnis der aktuellsten Puffermessung an. Anzeige enthält
Messzeit, O
/CO
-Werte und Pufferdruck.
2
2
Farbiger Text bedeutet Folgendes:
Schwarz bedeutet, dass sich das Ergebnis innerhalb des Grenzwerts
befindet oder dass für diese Gase und diesen Druck kein
Grenzwert definiert wurde.
Orange bedeutet, dass das Ergebnisden festgelegten Warnwert
überschritten hat.
Rot
bedeutet, dass das Ergebnisden festgelegten Alarmwert
überschritten hat.
Bei dem kleinen Bildschirm handelt es sich zudem um eine Schaltfläche, die
zum manuellen Start der Puffermessung gedrückt werden kann.
COPYRIGHT ©
Bedienungsanleitung
PBI-320600-C 03/2015
35
