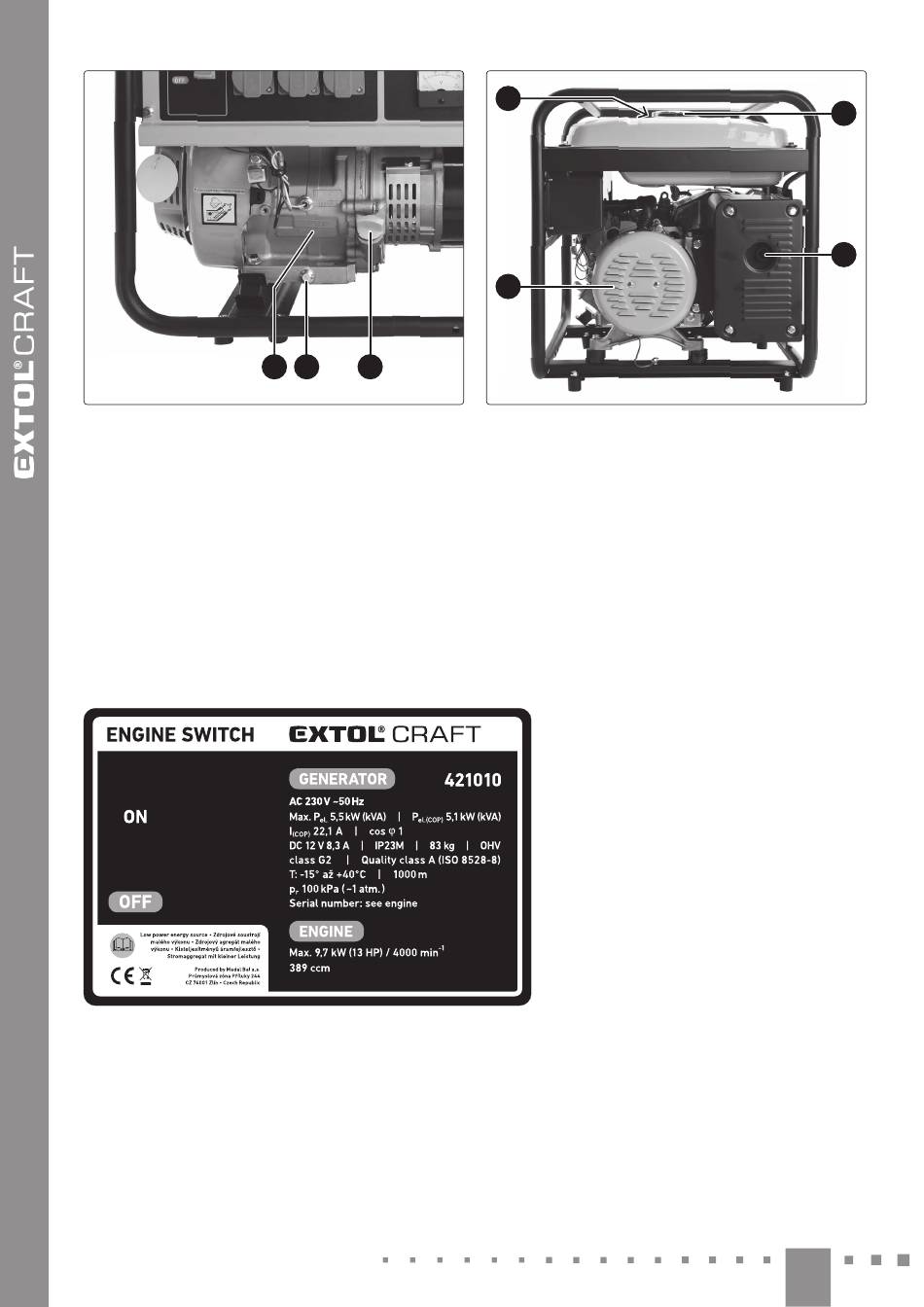

Obr. 6, pozícia – popis
1) Sériové číslo (prvé dojčíslie zahŕňa rok výroby, druhé
mesiac výroby, ďalšie označenie série)
2) Skrutka na vypúšťanie oleja z kľukovej skrine motora
3) Uzáver olejovej nádrže na plnenie olejovej nádrže olejom
ŠTÍTOK S TECHNICKÝMI ÚDAJMI
Význam označení k technickým údajom uvádzaných na štítku sú uvedené v tabuľke 1 s technickými údajmi.
Význam piktogramov na štítkoch je uvedený ďalej v texte.
SK
1 2 3
Obr. 6
4
1
Obr. 7, pozícia – popis
1) Vetracie otvory alternátora
2) Výfuk
3) Veko benzínovej nádrže s vloženým filtračným sitkom
4) Ukazovateľ množstva benzínu v nádrži (vedľa veka
nádrže)
Obr. 8
3
2
Obr. 7
