4.1. Einsetzen der Kartusche in den Druckbehälter
• Nehmen Sie den Deckel des Druckbehälters ab. Dazu fixieren Sie den Druckbehälter (beide Füßen auf
die schwarzen Trittlaschen am Boden des Behälters stellen). Drücken Sie den Sicherungsknopf
(Aufschrift „PRESS AND OPEN") und drehen Sie den Deckel gegen den Uhrzeigersinn (Aufschrift
„OPEN").
• Setzen Sie die Kartusche in den Druckbehälter ein. Nehmen Sie die rote Abdeckkappe von der
Kartusche ab. Diese kann zum Transport einer gebrauchten Kartusche wieder verwendet werden.
• Überprüfen Sie die O-Ring-Dichtung der Kartusche auf korrekten Sitz
• Setzen Sie den Deckel des Druckbehälters wieder auf. Dazu fixieren Sie den Druckbehälter (beide
Füßen auf die Trittlaschen stellen) und setzen Sie den Deckel auf. Dabei muss die hervorstehende
Pfeilmarkierung genau über dem Pfeil der Nut „INSERT" stehen. Drücken Sie den Deckel herunter und
drehen ihn im Uhrzeigersinn (Aufschrift „CLOSE"), bis der Sicherungsknopf einrastet.
Montageanleitung BINDER Pure Aqua Service (E2) 07/2022

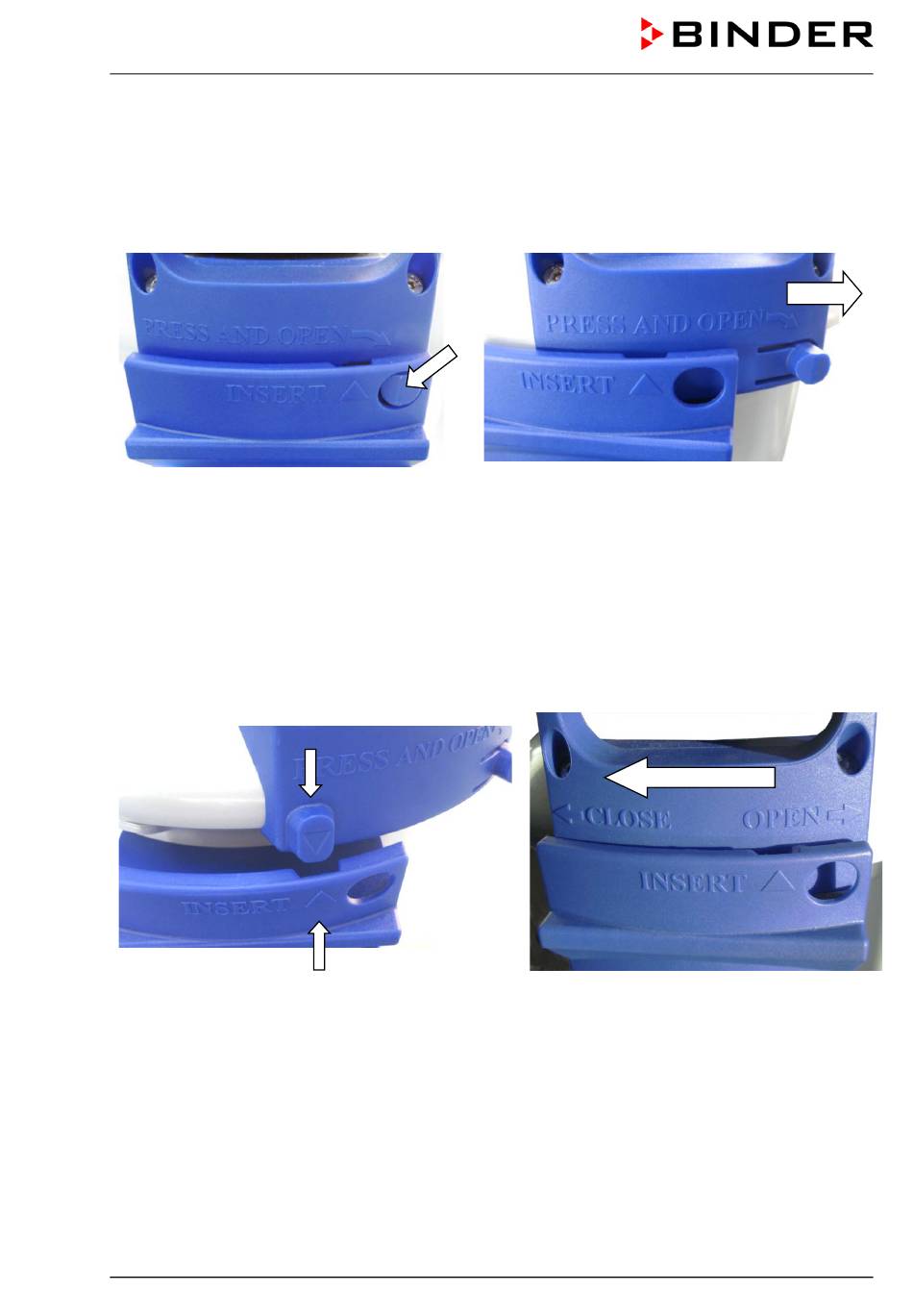

Abbildung 4: Deckel des Druckbehälters abnehmen
Abbildung 5: Deckel des Druckbehälters aufsetzen
