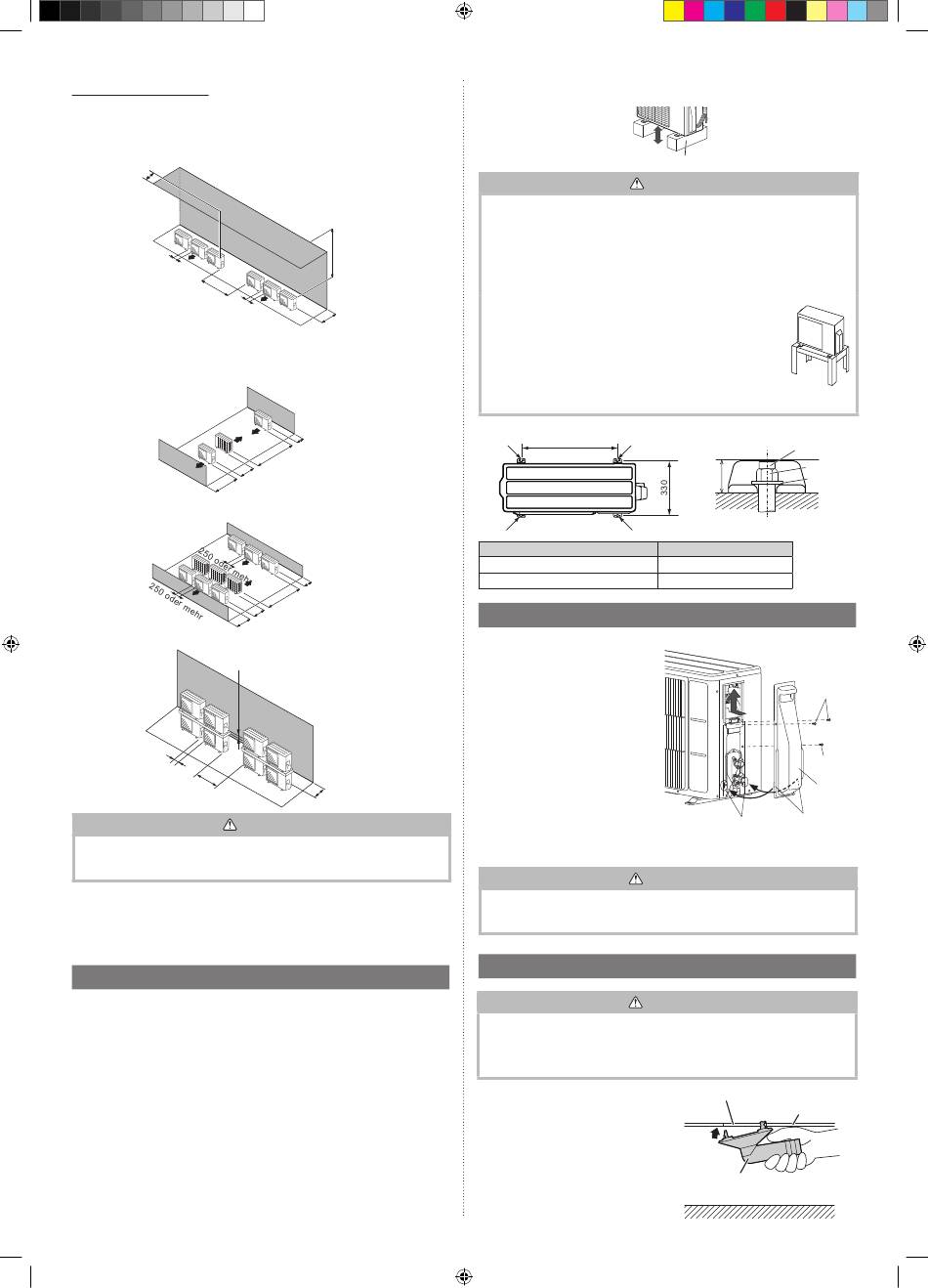

Wenn oben ein Hindernis ist
(1) Hindernisse hinten und oben
• Bis zu 3 Einheiten können nebeneinander installiert werden.
• Wenn 4 oder mehr Einheiten in einer Reihe angeordnet sind, geben Sie den Platz wie
unten gezeigt an.
Max. 300
250 oder mehr
1.500 oder mehr
250 oder mehr
■
Mehrreihige Außengeräte-Installation
(1) Einzel-Parallelgeräteanordnung
(2) Mehrfach-Parallelgeräteanordnung
200 oder mehr
250 oder mehr
1.000 oder mehr
Installieren Sie das Außengerät in nicht in zwei Stufen, wo Regenwasser gefrieren
kann. Andernfalls kann der Ablauf vom oberen Gerät Eis bilden und eine Fehlfunktion
des unteren Geräts verursachen.
HINWEISE:
• Wenn der Raum größer ist als oben angegeben, sind die Bedingungen gleich wie als
wenn kein Hindernis vorhanden ist.
• Bei der Installation des Außengeräts achten Sie darauf, die vordere und linke Seite zu
öff nen, um bessere Betriebseffi zienz zu erzielen.
3.2. Montage des Geräts
• Installieren Sie 4 Ankerbolzen an den Stellen, die mit den Pfeilen in der Abbildung
gekennzeichnet sind.
• Um Vibrationen zu vermeiden, installieren Sie das Gerät nicht direkt auf dem Boden.
Installieren Sie es auf einer sicheren Basis (wie zum Beispiel Betonblöcke).
• Je Installationsbedingungen kann es sein, dass das Außengerät seine Vibration
während des Betriebs verbreitet, was zu Geräuschen und Vibrationen führen kann.
Daher bringen Sie während der Installation dämpfendes Material an (wie zum
Beispiel Dämpfungsplatten).
• Installieren Sie das Fundament, achten Sie darauf, dass ausreichend Platz zur
Installation der Verbindungsrohre ist.
• Befestigen Sie das Gerät auf einem soliden Block, indem Sie Fundamentbolzen
verwenden. (Verwenden Sie 4 Sätze im Handel erhältlicher M10-Schrauben, -Muttern
und -Unterlegscheiben.)
• Die Bolzen sollten 20 mm herausragen. (Siehe Abbildung.)
• Wenn ein Umkippschutz erforderlich ist, kaufen Sie die notwendigen, im Handel
verfügbaren Artikel.
De-6
9319205960-01_IM_L8.indb 6 9319205960-01_IM_L8.indb 6
(Einheit: mm)
1.500 oder mehr
200 oder mehr
(Einheit: mm)
100 oder mehr
1.000 oder mehr
200 oder mehr
500 oder mehr
200 oder mehr
2.000 oder mehr
400 oder mehr
1.000 oder mehr
200 oder mehr
VORSICHT
• Das Fundament muss die Beine des Geräts tragen und eine Breite von 50 mm oder
mehr lassen.
50 mm
oder mehr
VORSICHT
• Installieren Sie nicht direkt auf dem Boden. Dies kann dazu führen, dass das Gerät
eine Fehlfunktion hat.
• Das Abwasser wird unten am Gerät abgelassen. Bauen Sie einen Abflussgraben um
die Basis herum und lassen Sie das Abwasser richtig ab.
• Ausreichend Platz für die Eisbildung von Kondensat zwischen der Unterseite des
Geräts und der flachen Oberfläche lassen, auf der es montiert ist . Ansonsten besteht
das Risiko, dass das Drainagewasser zwischen dem Gerät und der Oberfläche
einfriert und das Entwässern unmöglich macht.
• Wenn das Gerät in einer Region installiert wird, in der starke Winde,
Frost, Frost, Schnee oder starke Schneeanhäufung herrschen,
treff en Sie geeignete Maßnahmen, um das Gerät vor diesen
Elementen zu schützen.
Um einen stabilen Betrieb zu gewährleisten, muss das Außengerät
auf einem erhöhten Stand oder Regal stehen, oberhalb der in dieser
Region erwarteten Schneehöhe .
Die Installation von Schneehauben und Schutzzäunen vor
Abwanderung wird empfohlen, wenn Schneeverwehungen in dieser
Region häufi g vorkommen.
A
Modell
07/09/12
14

3.3. Entfernen und Austausch von Teilen

■
Entfernen der
Schalterabdeckung
(1) Entfernen Sie die Blechschrauben.
(2) Schieben Sie die Schalterabdeckung
nach unten, um sie zu lösen.
■
Installation der
Schalterabdeckung
(1) Schieben Sie die Schalterabdeckung
nach oben, nachdem Sie die Haken (2
Stellen) an der Schalterabdeckung in
das Loch am Außengerät eingesetzt
haben.
(2) Ersetzen Sie die Blechschrauben.
WARNUNG
• Installieren Sie das Gerät so, dass die Neigung nicht mehr als 3° beträgt.
• Befestigen Sie das Außengerät sicher, wenn Sie es an einem Ort aufstellen, an
denen es möglicherweise starkem Wind ausgesetzt ist.

3.4. Abwasserinstallation

VORSICHT
• Führen Sie die Abwasserarbeiten gemäß dieses Handbuchs durch und stellen Sie
sicher, dass das Abwasser richtig abgelassen wird.
• Wenn die Außentemperatur 0 ˚C oder weniger beträgt, verwenden Sie nicht das
zusätzliche Ablaufrohr. Wenn das Ablaufrohr verwendet wird, kann dass Abwasser im
Rohr bei extrem kalten Wetter zufrieren.
• Wenn Sie das Abflussrohr installieren,
sorgen Sie für einen Arbeitsraum unter der
Basis des Außengeräts.
• Da das Ablaufwasser während des
Heizvorgangs aus dem Außengerät fließt,
installieren Sie das Ablaufrohr mit einem
handelsüblichen 16 mm Schlauch.
• Wenn Sie die Ablaufleitung installieren,
verstopfen Sie alle Öffnungen außer der
Ablaufleitung-Montageöffnung in der
Unterseite des Außengeräts mit Kitt, damit
es nicht zu Wasserlecks kommt.
Sockel
(Einheit : mm)
Bolzen
Mutter
20
Block
A
450
580
Schrauben
Schraube*
Schalterabdeckung
Haken
Löcher
* Abhängig vom Modell, möglicherweise
nicht angebracht.
Ablaufrohr Montageloch
Basis des Außengeräts
Drainagerohr
