10.
Befestigen Sie nun die zweite Klemme
(Abb. 10).
11.
Schieben Sie das LED-Band in der
Führungsschiene bis zum Anschlag
unter die Kontakte (Abb. 11).
12.
Achten Sie auf die richtige Polung der
Kontakte. Im hier abgebildeten Beispiel
(Abb. 12) sehen Sie, dass die Bezeichnun-
gen nicht passen. In diesem Fall müssen
die Bezeichnungen auf dem Eckverbinder
nicht zu denen des LED-Band passen.
Wichtig ist, dass die Polung der beiden
LED-Bänder zueinander passt. Hier passen
die beiden Pluspole (1+5), die beiden
B-Pole (2+6), die beiden R-Pole (3+7) und
die beiden G-Pole (4+8) der LED-Bänder
überein.

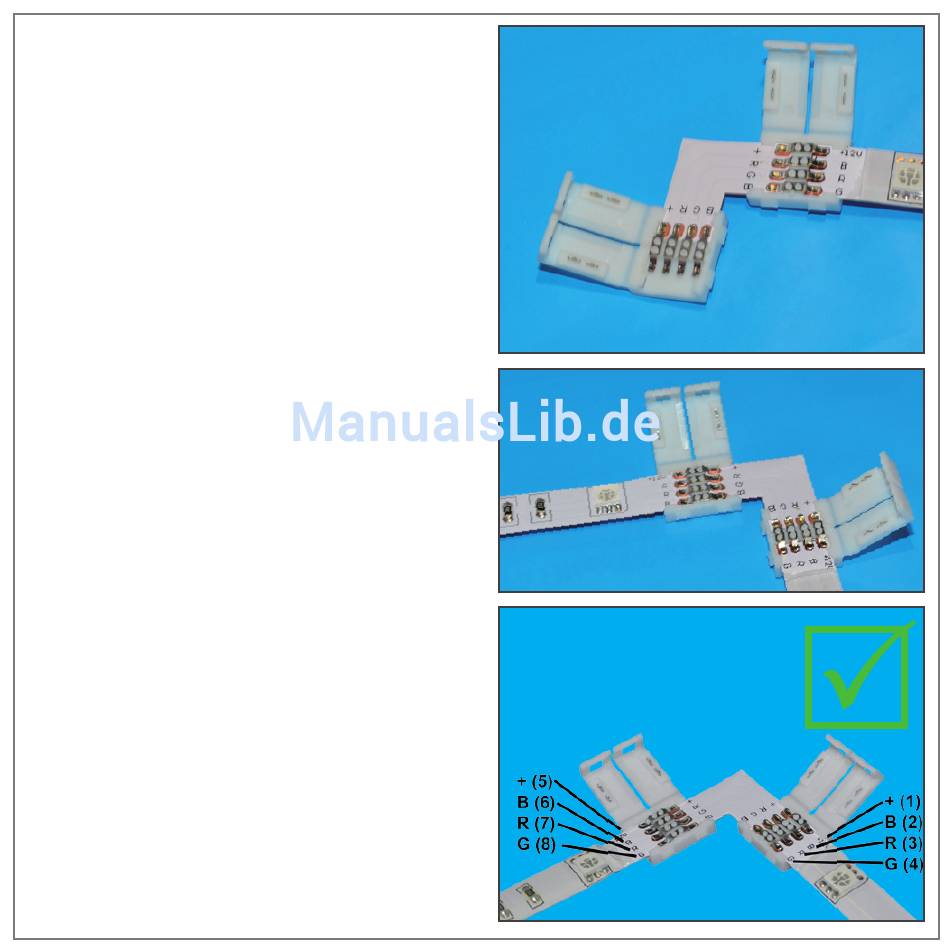

Abb. 10
Abb. 11
Abb. 12
