- Seite 1 LED Baustrahler BEDIENUNGSANLEITUNG Art.-Nr. 701339...
-
Seite 2: Inhaltsverzeichnis
Inhalt Informationen zu dieser Bedienungsanleitung .....3 Haftung ................3 Bestimmungsgemäße Verwendung .......4 Allgemeine Hinweise ............5 Service ................6 Importeur .................6 Signalwörter ..............7 Sicherheitshinweise ............8 Aufstellung ..............11 Rüttelfestigkeit..............13 Reinigung und Pflege ............13 Technische Daten ............14 Packungsinhalt ..............15 Anschluss und Inbetriebnahme ........16 Inbetriebnahme .............18 Dimmfunktion ...............19 LED-Funktionsanzeige ..........19 Akku laden ..............20... -
Seite 3: Informationen Zu Dieser Bedienungsanleitung
Bedienungsanleitung | LED Baustrahler | DEUTSCH Es freut uns, dass Sie sich für dieses Produkt entschieden haben. Wir wünschen Ihnen viel Freude damit. Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für einen ordnungsge- mäßen und sicheren Betrieb des Gerätes. Lesen Sie die Bedienungsanleitung daher vollständig durch, bevor Sie das Produkt einsetzen. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Produkt dient als mobile Lichtquelle mittels LED-Technik. Der Baustrahler entspricht der Schutzklasse IP65 und ist vor Staub und Feuchtigkeit (Strahlwasser) geschützt – das Netzteil allerdings nicht. Das Netzteil ist nur für den Innengebrauch vorgesehen und es sollte auf ausreichenden Schutz geachtet werden. -
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. © Alle Rechte vorbehalten. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung und/oder unsachgemäße oder fahrlässige Handhabung und/oder durch nicht erlaubten Umbau entstehen, wird keine Haftung für einen entstandenen Schaden übernom- men und es erlischt der Garantieanspruch. -
Seite 6: Service
Service Service lived non food GmbH Adresse TOR 8 – 9 Donaustraße 20 D-38120 Braunschweig Telefon +49 (0) 531 224356-82 E-Mail service@x4-life.de Internet www.x4-life.de Importeur Adresse lived non food GmbH Donaustraße 20 D-38120 Braunschweig E-Mail info@lived-non-food.de Internet www.lived-non-food.de... -
Seite 7: Signalwörter
Signalwörter GEfAHr Hohes risiko! Missachtung kann Schaden für Leib und Leben verursachen. WArnUnG Mittleres risiko! Missachtung kann einen Sachschaden verursachen. VorSICHT Geringes oder kein risiko! Sachverhalte, die beim Umgang mit dem Produkt beachtet werden sollten. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur dem Schutz des Gerätes, sondern auch dem Schutz Ihrer Gesundheit. Sie finden auch spezifische Hinweise in den folgenden Kapiteln dieser Beschreibung. Lesen Sie bitte alle Punkte aufmerksam durch: GEfAHr Gefahren für Kinder und andere Personengruppen! Dieses Produkt und sein Verpackungsmaterial sind kein Spielzeug und dürfen von Kindern nicht benutzt werden. -
Seite 9: Augenverletzungen Durch Hohe Lichtintensität
WArnUnG Augenverletzungen durch hohe Lichtintensität LED-Leuchtmittel sind extrem hell. Blicken Sie unter keinen Umständen in den Lichtstrahl der LED-Leuchtmittel, da dies bleibende Schäden an den Augen verursachen kann. Richten Sie das LED-Leuchtmittel niemals direkt auf Menschen oder Tiere. GEfAHr Stromschlaggefahr! fehlerhafte Elektroinstallation oder zu hohe netzspannung kann zu einem elektrischen Stromschlag führen. - Seite 10 • Benutzen Sie keine defekten oder veränderten Ladekabel. • Das Produkt sollte nicht länger als 24 Stunden am Stück geladen werden. • Eine Reparatur oder ein Öffnen des Produktes darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.
-
Seite 11: Aufstellung
• Das Gerät sollte nicht extremer Hitze oder Kälte ausgesetzt werden. Lassen Sie das Produkt nicht in der prallen Sonne, in der Nähe von offenem Feuer oder extremen Wärmequellen liegen: Ladetemperatur: 0°C bis 40°C; Betriebstempe- ratur: -20°C bis 40°C • Dieses Produkt verfügt über einen integrierten Lithium Ion Akku. Batterien und Akkus gehören nicht in Kinderhände. - Seite 12 Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 0,5 m sein. Bohren oder schrauben Sie zur Befestigung des Produkts keine zusätzlichen Schrauben in das Gehäuse. Achten Sie darauf, dass sich in der Nähe des Produkts keine starken Transformato- ren oder Motoren befinden.
-
Seite 13: Rüttelfestigkeit
rüttelfestigkeit! Das Produkt erlaubt den Betrieb bei normalem bis stärkerem Rütteln, wie es z.B. beim schnellen Gehen oder Autofahren entsteht. reinigung und Pflege WArnUnG Verwenden Sie zum reinigen ein weiches, staubfreies Tuch. Bei starker Verunreinigung kann das Tuch leicht befeuchtet und ein mildes Spülmittel verwendet werden. -
Seite 14: Technische Daten
Technische Daten Schutzklasse IP65 LED-Typ High Power EPISTAR Chip Leistung 10 Watt Abstrahlwinkel 120° Lichtstrom 900 Lm Lichtfarbe Kaltweiß Farbtemperatur 6000 – 6500 K Arbeitstemperatur -20 °C bis +40 °C T ª 25°C 40°C Energieeffizienzklasse kwh/1000h Ladedauer Bis zu 6 Stunden Leuchtdauer 3 –... -
Seite 15: Packungsinhalt
Akku Lithium Ionen Akku 7,4 V 4400 mAh Ladespannung 8,4 V; 1 A (DC) Startzeit 0,01 s Mittlere Lebensdauer der LED 30.000 h Lebensdauer 500 Ladezyklen Abmessungen 135 x 240 x 165 mm Gewicht 1,2 kg Packungsinhalt 10 W Baustellenstrahler Standfuß... -
Seite 16: Anschluss Und Inbetriebnahme

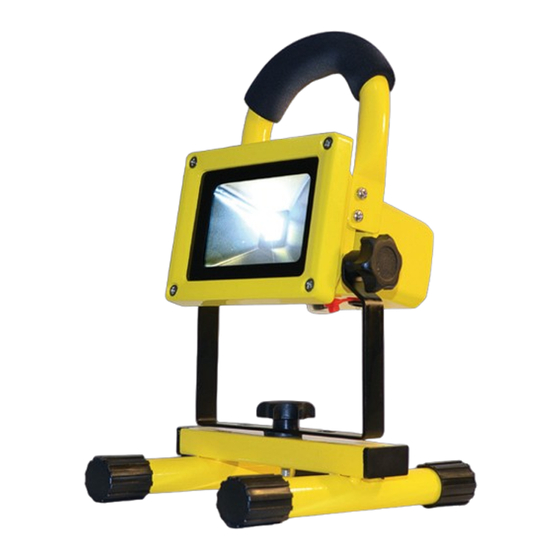

Anschluss und Inbetriebnahme... - Seite 17 Handgriff Fixierungsschraube Haltebügel Standfuß Ein/Aus/Dimm- Schalter Ladebuchse mit Abdeckung LED-Funktionsanzeige Schraube für Haltebügel Ladekabel 12 V/24 V Steckernetzteil Unterlegscheibe...
-
Seite 18: Inbetriebnahme
Inbetriebnahme 1. Nehmen Sie alle Teile aus der Verpackung. 2. Verbinden Sie den Haltebügel (3) mit dem Standfuß (4), verwenden Sie hierzu die Schraube (8). Legen Sie die Unterlegscheibe (11) zwischen den Haltebügel (3) und den Standfuß (4). Stecken Sie die Schraube von oben durch den Haltebügel (3) und schrauben Sie diese dann in den Standfuß... -
Seite 19: Dimmfunktion
8. Wenn die Kapazität des Akkus auf unter 20 % sinkt, beginnt die LED (7) ROT/ GRÜN zu flackern und auch der Strahler beginnt zu flackern. Laden Sie das Produkt in diesem Fall wieder auf. (Siehe Punkt 3). Dimmfunktion Schalten Sie den Schalter (5) auf AN (I) um das Gerät einzuschalten. Um die Leuchtkraft auf 75 % zu dimmen, schalten Sie innerhalb von 2 Sekunden den Schalter (5) einmal AUS (0) und wieder AN (I). -
Seite 20: Akku Laden
Akku laden Siehe Inbetriebnahme Punkt 3 • Laden Sie den Akku vor der ersten Inbetriebnahme einmal vollständig auf (14 Stunden). • Laden Sie das Gerät vor der Aufbewahrung und bei Nichtbenutzung alle 6 Monate voll auf. • Die Ladeelektronik stoppt die Aufladung automatisch wenn der Akku voll ist. • Der Akku darf niemals länger als 24 Stunden am Stück geladen werden. -
Seite 21: Entsorgung
Entsorgung Elektrische und elektronische Bauteile dürfen nicht im Hausmüll entsorgt werden! Der Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektro- nikgeräte am Ende Ihrer Lebensdauer an den dafür eingerichteten öffentlichen Sammelstellen zurückzugeben, um die Altgeräte der Verwertung zuzuführen. Die Sammelstelle gibt Ihr örtliches Abfallentsorgungsunternehmen bekannt.
