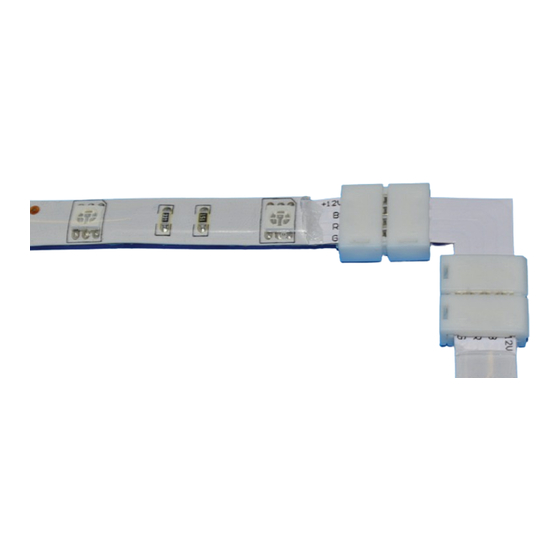

- Seite 1 RGB LED Verbinder-Set BEDIENUNGSANLEITUNG Corner connector USER MANUAL Art.-Nr. 701352...
-
Seite 2: Inhaltsverzeichnis
Inhalt Content Informationen zu dieser Bedienungsanleitung ....3 Information on this user manual ..........19 Haftung ................... 3 Liability ..................19 Bestimmungsgemäße Verwendung ........4 Designated use ..............20 Allgemeine Hinweise .............. 5 General notes ................ 21 Service ..................6 Service .................. 22 Importeur ................ -
Seite 3: Informationen Zu Dieser Bedienungsanleitung
Bedienungsanleitung | RGB LED Verbinder-Set | DEUTSCH Es freut uns, dass Sie sich für dieses Produkt entschieden haben. Wir wünschen Ihnen viel Freude damit. Informationen zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für einen ordnungsge- mäßen und sicheren Betrieb des Gerätes. Lesen Sie die Bedienungsanleitung daher vollständig durch, bevor Sie das Produkt einsetzen. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Produkt dient zum Verbinden von 4 Pin 12 V RGB LED Bändern mit 10 mm Breite. Dieses Produkt ist nicht geeignet für den gewerblichen Einsatz. • Bei wasserfesten LED Bändern muss die Silikonschicht der Kontakte entfernt werden. • Das LED Band ist an den Verbindungsstellen NICHT mehr wasserfest. -
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. © Alle Rechte vorbehalten. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung und/oder unsachgemäße oder fahrlässige Handhabung und/oder durch nicht erlaubten Umbau entstehen, wird keine Haftung für einen entstandenen Schaden übernom- men und es erlischt der Garantieanspruch. -
Seite 6: Service
Service Service lived non food GmbH Adresse TOR 8 – 9 Donaustraße 20 D-38120 Braunschweig Telefon +49 (0) 531 224356-82 E-Mail service@x4-life.de Internet www.x4-life.de Importeur Adresse lived non food GmbH Donaustraße 20 D-38120 Braunschweig E-Mail info@lived-non-food.de Internet www.lived-non-food.de... -
Seite 7: Signalwörter
Signalwörter GEfAHR Hohes Risiko! Missachtung kann Schaden für Leib und Leben verursachen. WARnUnG Mittleres Risiko! Missachtung kann einen Sachschaden verursachen. VoRSICHT Geringes oder kein Risiko! Sachverhalte, die beim Umgang mit dem Produkt beachtet werden sollten. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur dem Schutz des Gerätes, sondern auch dem Schutz Ihrer Gesundheit. Sie finden auch spezifische Hinweise in den folgenden Kapiteln dieser Beschreibung. Lesen Sie bitte alle Punkte aufmerksam durch: GEfAHR Gefahren für Kinder und andere Personengruppen! Dieses Produkt und sein Verpackungsmaterial sind kein Spielzeug und dürfen von Kindern nicht benutzt werden. - Seite 9 GEfAHR Lebensgefahr! Eine Reparatur des Produktes darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Es dürfen nur Originalersatzteile verwendet werden. Wenn Sie Zweifel über die Arbeitsweise, den Anschluss oder Fragen zur Sicherheit haben, wenden Sie sich an einen Fachmann oder an den Hersteller.
-
Seite 10: Reinigung Und Pflege
Reinigung und Pflege WARnUnG Verwenden Sie zum Reinigen ein weiches, staubfreies Tuch. Bei starker Verunreinigung kann das Tuch leicht befeuchtet und ein mildes Spülmittel verwendet werden. Verwenden Sie zum Reinigen keine starken Lösungsmittel wie z.B. Alkohol, Benzin oder Verdünner, da diese das Gehäuse, die Lackierung und das Zubehör beschädigen können. -
Seite 11: Anschluss
Anschluss Bitte beachten Sie, dass beim Kürzen des wasserdichten RGB LED Bandes die Schutzart an dieser Stelle aufgehoben wird. Um die ursprüngliche Schutzart wieder herzustellen, muss die Trennstelle wieder verschlossen werden (z.B. mit neutralem Silikon). Das RGB LED Band kann an den markierten Stellen (Abb. 1 + 2) gekürzt werden. Hierzu schneiden Sie das Band mit der Schere mittig auf der kupferfarbenen Verbindung ab. - Seite 12 Bei einem LED-Band mit Silikonschicht muss diese von den Kontakten entfernt werden (Abb. 3). Nehmen Sie z.B. ein Teppichmesser und schneiden Sie die Silikonschicht leicht ein. Schneiden Sie nicht zu tief, da ansonsten die Platine Abb. 3 des Led-Bandes beschädigt werden kann.
- Seite 13 Überprüfen Sie, ob die Kontakte frei von Silikon sind, da ansonsten keine Verbindung hergestellt werden kann. So sollte Ihr LED-Band jetzt aussehen. Abb. 5 (Abb. 5) Schieben Sie das LED-Band in der Führungsschiene (Abb. 6 + 7) bis zum Anschlag unter die Kontakte. Abb.
- Seite 14 Achten Sie immer auf die richtige Polung der Kontakte, da ansonsten die Gefahr eines Defektes bis hin zum Totalschaden besteht. (Abb. 8) Sie können mit dem Verbinder auch ein gekürztes LED-Band wieder verlängern. Schieben Sie dazu den angeschnit tenen Teil des LED-Bandes in der Führungs schiene bis zum Anschlag unter die Kontakte.
- Seite 15 Befestigen Sie nun die zweite Klemme (Abb. 10). Schieben Sie das LED-Band in der Führungsschiene bis zum Anschlag unter die Kontakte (Abb. 11). Abb. 10 Achten Sie auf die richtige Polung der Kontakte. Im hier abgebildeten Beispiel (Abb. 12) sehen Sie, dass die Bezeichnun- gen nicht passen.
- Seite 16 Diese Kombination (Abb. 13) funktioniert nICHT und kann das LED-Band zerstören. Hier passen die beiden Pluspole (1+5) und die beiden R-Pole (3+7) überein. Aber der B-Pol (2) geht auf den G-Pol (6) und der G-Pol (4) auf den B-Pol (8). Abb.
- Seite 17 Um die ursprüngliche Schutzart wieder herzustellen, muss die Trenn- stelle (Abb. 15) verschlossen werden (z.B. mit neutralem Silikon). Abb. 15 Das LED-Band kann nun wieder verwen- det werden (Abb. 16). Abb. 16...
-
Seite 18: Entsorgung
Entsorgung Elektrische und elektronische Bauteile dürfen nicht im Hausmüll entsorgt werden! Der Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektro- nikgeräte am Ende Ihrer Lebensdauer an den dafür eingerichteten öffentlichen Sammelstellen zurückzugeben, um die Altgeräte der Verwertung zuzuführen. Die Sammelstelle gibt Ihr örtliches Abfallentsorgungsunternehmen bekannt. -
Seite 19: Information On This User Manual
User Manual | Corner connector | EnGLISCH We are pleased that you have decided to buy our product and wish you an enjoyable and successful use. Information on this user manual This user manual contains important information for the safe use of the product. Therefore, for your own safety and for a successful use, please read this user manual completely before assembling and using the product. -
Seite 20: Designated Use
Designated use This product is designated for connecting 4 pin 12 V RGB strips with a width of 10 mm. Dieses Produkt ist nicht geeignet für den gewerblichen Einsatz. • When applying to water-resistant LED strips, the silicone coating has to be removed from the contacts. -
Seite 21: General Notes
General notes All mentioned company and product names are registered trademarks under the rights of their owners. © All rights reserved. No liabilities will be taken for damages or claims resulting out of not reading and/or not following the user guide and/or any form of modification on or in the product. -
Seite 22: Service
Service Service lived non food GmbH address TOR 8 – 9 Donaustraße 20 D-38120 Braunschweig Phone +49 (0) 531 224356-82 E-Mail service@x4-life.de Internet www.x4-life.de Importer Address lived non food GmbH Donaustraße 20 D-38120 Braunschweig E-Mail info@lived-non-food.de Internet www.lived-non-food.de... -
Seite 23: Signal Words
Signal Words DAnGER High risk! Disregard of this regulation may result in danger to life or physical condition. WARnInG Medium risk! Disregard of this regulation may cause material damage. CAUTIon Low or no risk! Facts to follow for the designated use of this product. -
Seite 24: Safety Guide
Safety guide Please read the safety guide before using the product. This information is for your safety and the protection of the device and devices connected. You will also find specific safety instructions in the following chapters of this user manual. DAnGER High risk for children and other groups of people! Inappropriate handling may lead to injuries or material damage. - Seite 25 WARnInG Warning risk of severe injury or death! The operation with connected power supply respectively with an uncovered charging socket in humid or wet surroundings may lead to risks in the form of short circuit, fire, electric shock or damage of the product. Should there be doubt when using the device or should questions arise that are not explained in this manual, please contact a service technican or the manufacturer.
-
Seite 26: Cleaning And Maintenance
Cleaning and maintenance DAnGER Always use a soft, dry and lint-free cloth to clean the unit’s exterior. If the device is extremely dirty you can use a soft cloth, dampened with water or a mild cleaning solution to clean. Never use any abrasive or harsh cleaning agents (e.g. alcohol, petrol or thinners) as these could damage the controls, casing or any markings and labels found on the device. -
Seite 27: Connection
Connection Please note that when shortening the RGB LED strip, it is no longer protected from dust or water. To restore the protection class, please seal the sectioning point (e.g. with neutral silicone). The RGB LED strip can be cut to desired lengths at the marked locations (Fig. 1 - 2). Cut the strip with scissors centered on the copper colored connection. - Seite 28 If the LED strip is coated with silicone, this coating has to be removed from the contacts (Fig. 3). You can use a cardboard cutter to slightly open the silicone coating. Cut carefully, as deep cuts can cause damage to the circuit- fig.
- Seite 29 Please note that a connection can only be established if the contacts are silicone-free. Your LED strip should look like this now. fig. 5 (Fig. 5) Use the guide bar to push the LED band below the contacts up to the stop (Fig.
- Seite 30 Always take care of the correct polarity of the contacts to avoid any defects or terminal damage. (Fig. 8) Use the guide bar to push the cut off segment of the LED strip against the contacts up to the stop. In this way, the original length of the LED strip can be restored.
- Seite 31 Attach the second clip now (Fig. 10). Use the guide bar to push the LED strip against the contacts up to the stop (Fig. 11). fig. 10 Take care of the correct polarity of the con- tacts. In the picture below, the marking misfits (Fig.
- Seite 32 This combination (Fig. 13) does noT match and can destroy the LED strip. Both plus terminals (1+5) and R-terminals (3 + 7) match, but B-terminal (2) is connected to the G-terminal (6) and the G-terminal (4) to the B-terminal (8). fig.
- Seite 33 To restore the protection class, please seal the sectioning point (e.g. with neutral silicone) (Fig. 15). The LED strip is ready for use now fig. 15 (Fig. 16). fig. 16...
-
Seite 34: Disposal
Disposal Electrical- and electronic devices must never be disposed of in the regular household waste! Consumers are legally obligated and responsible for the proper disposal of electronic and electrical devices by returning them to collecting sites designated for the recycling of electrical and electronic equipment waste. - Seite 35 lived non food GmbH, lived non food GmbH, alle Rechte vorbehalten. all rights reserved. Es wird keinerlei Haftung für Änderungen oder No liability will be taken for modifications or Irrtümer zu den in dieser Bedienungsanleitung mistakes regarding the technical data or product beschriebenen technischen Daten oder Produktei- features described in this user manual.
