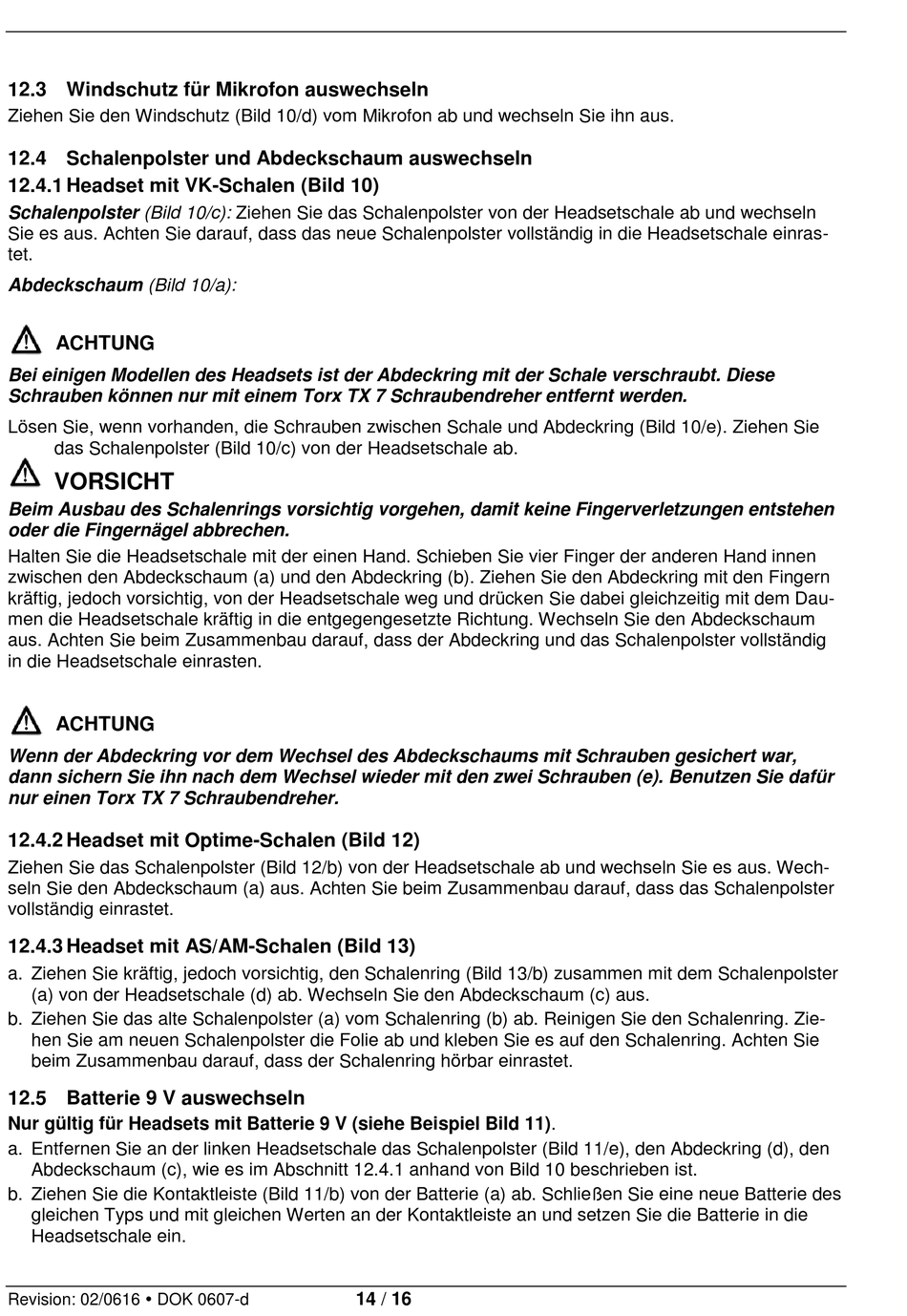

12.3 Windschutz für Mikrofon auswechseln
Ziehen Sie den Windschutz (Bild 10/d) vom Mikrofon ab und wechseln Sie ihn aus.
12.4 Schalenpolster und Abdeckschaum auswechseln
12.4.1 Headset mit VK-Schalen (Bild 10)
Schalenpolster (Bild 10/c): Ziehen Sie das Schalenpolster von der Headsetschale ab und wechseln
Sie es aus. Achten Sie darauf, dass das neue Schalenpolster vollständig in die Headsetschale einras-
tet.
Abdeckschaum (Bild 10/a):
ACHTUNG
Bei einigen Modellen des Headsets ist der Abdeckring mit der Schale verschraubt. Diese
Schrauben können nur mit einem Torx TX 7 Schraubendreher entfernt werden.
Lösen Sie, wenn vorhanden, die Schrauben zwischen Schale und Abdeckring (Bild 10/e). Ziehen Sie
das Schalenpolster (Bild 10/c) von der Headsetschale ab.
VORSICHT
Beim Ausbau des Schalenrings vorsichtig vorgehen, damit keine Fingerverletzungen entstehen
oder die Fingernägel abbrechen.
Halten Sie die Headsetschale mit der einen Hand. Schieben Sie vier Finger der anderen Hand innen
zwischen den Abdeckschaum (a) und den Abdeckring (b). Ziehen Sie den Abdeckring mit den Fingern
kräftig, jedoch vorsichtig, von der Headsetschale weg und drücken Sie dabei gleichzeitig mit dem Dau-
men die Headsetschale kräftig in die entgegengesetzte Richtung. Wechseln Sie den Abdeckschaum
aus. Achten Sie beim Zusammenbau darauf, dass der Abdeckring und das Schalenpolster vollständig
in die Headsetschale einrasten.
ACHTUNG
Wenn der Abdeckring vor dem Wechsel des Abdeckschaums mit Schrauben gesichert war,
dann sichern Sie ihn nach dem Wechsel wieder mit den zwei Schrauben (e). Benutzen Sie dafür
nur einen Torx TX 7 Schraubendreher.
12.4.2 Headset mit Optime-Schalen (Bild 12)
Ziehen Sie das Schalenpolster (Bild 12/b) von der Headsetschale ab und wechseln Sie es aus. Wech-
seln Sie den Abdeckschaum (a) aus. Achten Sie beim Zusammenbau darauf, dass das Schalenpolster
vollständig einrastet.
12.4.3 Headset mit AS/AM-Schalen (Bild 13)
a. Ziehen Sie kräftig, jedoch vorsichtig, den Schalenring (Bild 13/b) zusammen mit dem Schalenpolster
(a) von der Headsetschale (d) ab. Wechseln Sie den Abdeckschaum (c) aus.
b. Ziehen Sie das alte Schalenpolster (a) vom Schalenring (b) ab. Reinigen Sie den Schalenring. Zie-
hen Sie am neuen Schalenpolster die Folie ab und kleben Sie es auf den Schalenring. Achten Sie
beim Zusammenbau darauf, dass der Schalenring hörbar einrastet.
12.5 Batterie 9 V auswechseln
Nur gültig für Headsets mit Batterie 9 V (siehe Beispiel Bild 11).
a. Entfernen Sie an der linken Headsetschale das Schalenpolster (Bild 11/e), den Abdeckring (d), den
Abdeckschaum (c), wie es im Abschnitt 12.4.1 anhand von Bild 10 beschrieben ist.
b. Ziehen Sie die Kontaktleiste (Bild 11/b) von der Batterie (a) ab. Schließen Sie eine neue Batterie des
gleichen Typs und mit gleichen Werten an der Kontaktleiste an und setzen Sie die Batterie in die
Headsetschale ein.
Revision: 02/0616 DOK 0607-d
14 / 16
