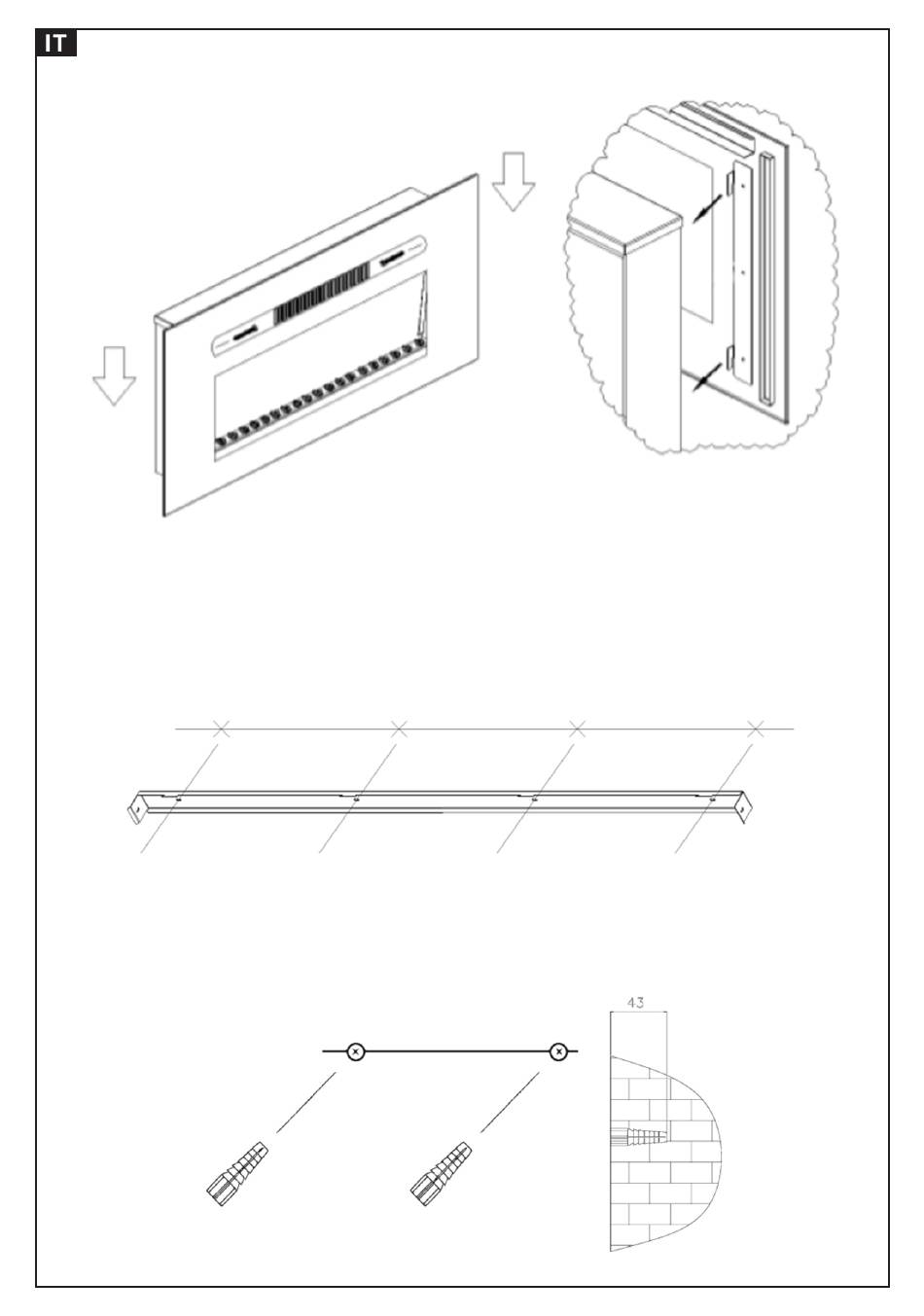

Passo 3：Riposizionare il coperchio anteriore e stringerlo con due viti di fissaggio
(fare riferimento alla Fig. C).
Fig. C
Tipo 2. Appeso al Muro
Passo 1: Selezionare la posizione della parete dove si desidera appendere il
caminetto elettrico. Tracciare una linea orizzontale utilizzando una livella e segnare
4 fori per i 4 tasselli di ancoraggio.
Nota: i fori servono per il montaggio del riscaldatore e devono essere livellati in modo
che il riscaldatore possa essere montato correttamente e livellato.
Fig.A
Passo 2: Praticare 4 fori da 8 mm (5/16 pollici) di diametro e 43 mm (1,7 pollici) di
profondità nelle posizioni marcate. Per i fori che non entrano in contatto con il
montante, utilizzare il tassello in dotazione. Installare i tasselli nei fori e picchiettarli
delicatamente in posizione con un martello finché la flangia del tassello non arriva a
filo con la superficie della parete. Vedere la Fig. B.
Fig.B
