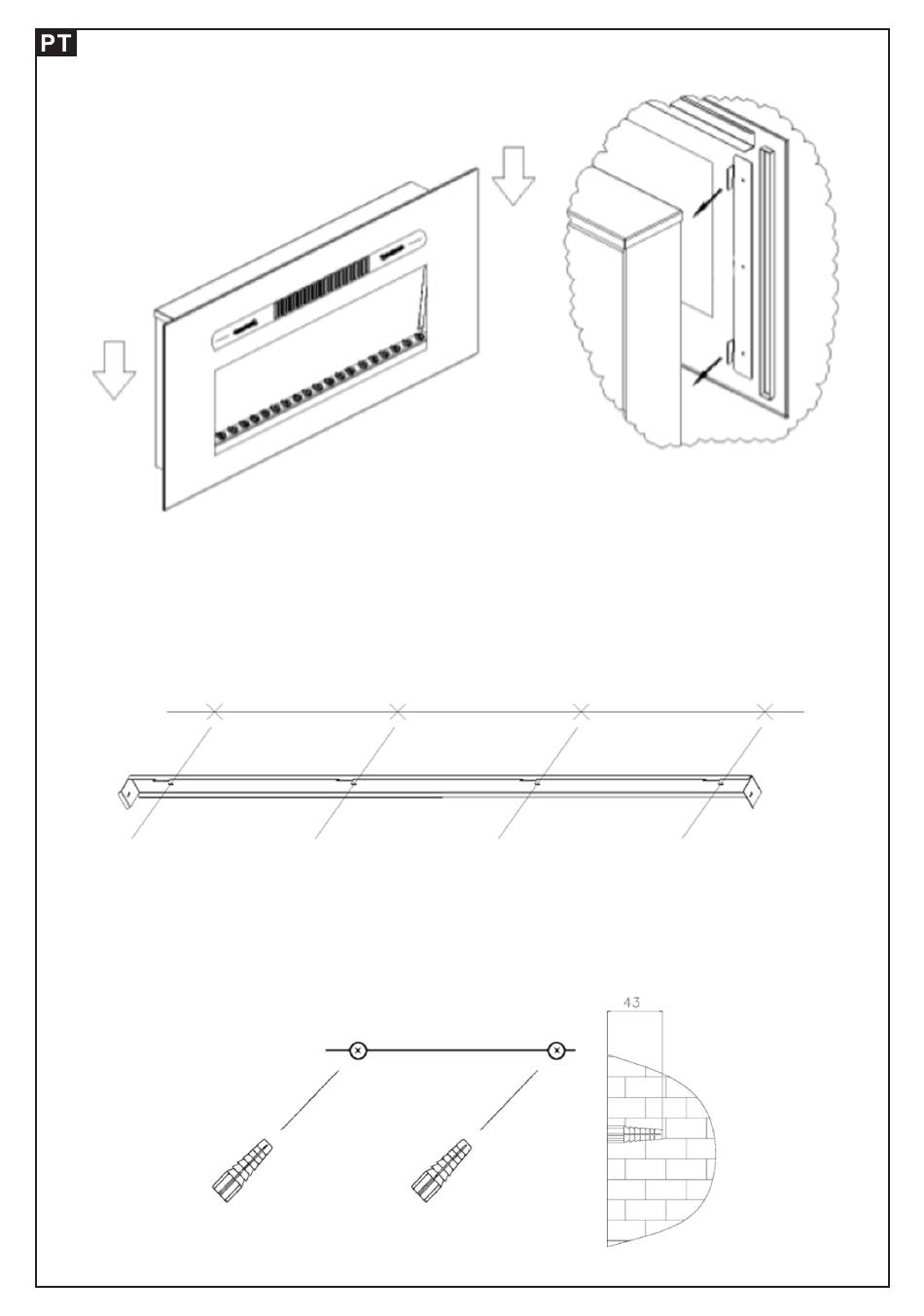

Etapa 3: Recoloque a tampa frontal e fixe-a com dois parafusos de montagem (ver
Fig. C).
Fig. C
Tipo 2. Suspensão de parede
Passo 1: Selecione o local da parede onde deseja pendurar o aquecedor elétrico.
Desenhe uma linha horizontal usando um nível e marque 4 furos para os 4 parafusos
de fixação.
Nota: Os furos são para montagem do aquecedor e devem estar nivelados para que o
aquecedor possa ser montado e nivelado corretamente.
Fig.A
Passo 2: Faça 4 furos de 8 mm (5/16 pol.) de diâmetro e 43 mm (1,7 pol.) de
profundidade nos locais marcados. Para furos que não atingem os pinos, use a
bucha de parede fornecida. Instale as buchas nos orifícios e bata-as suavemente no
lugar com um martelo até que o flange da bucha fique nivelado com a superfície da
parede. Veja a Figura B.
Fig.B
