HOMCOM W914-18F Bedienungsanleitung Seite 65

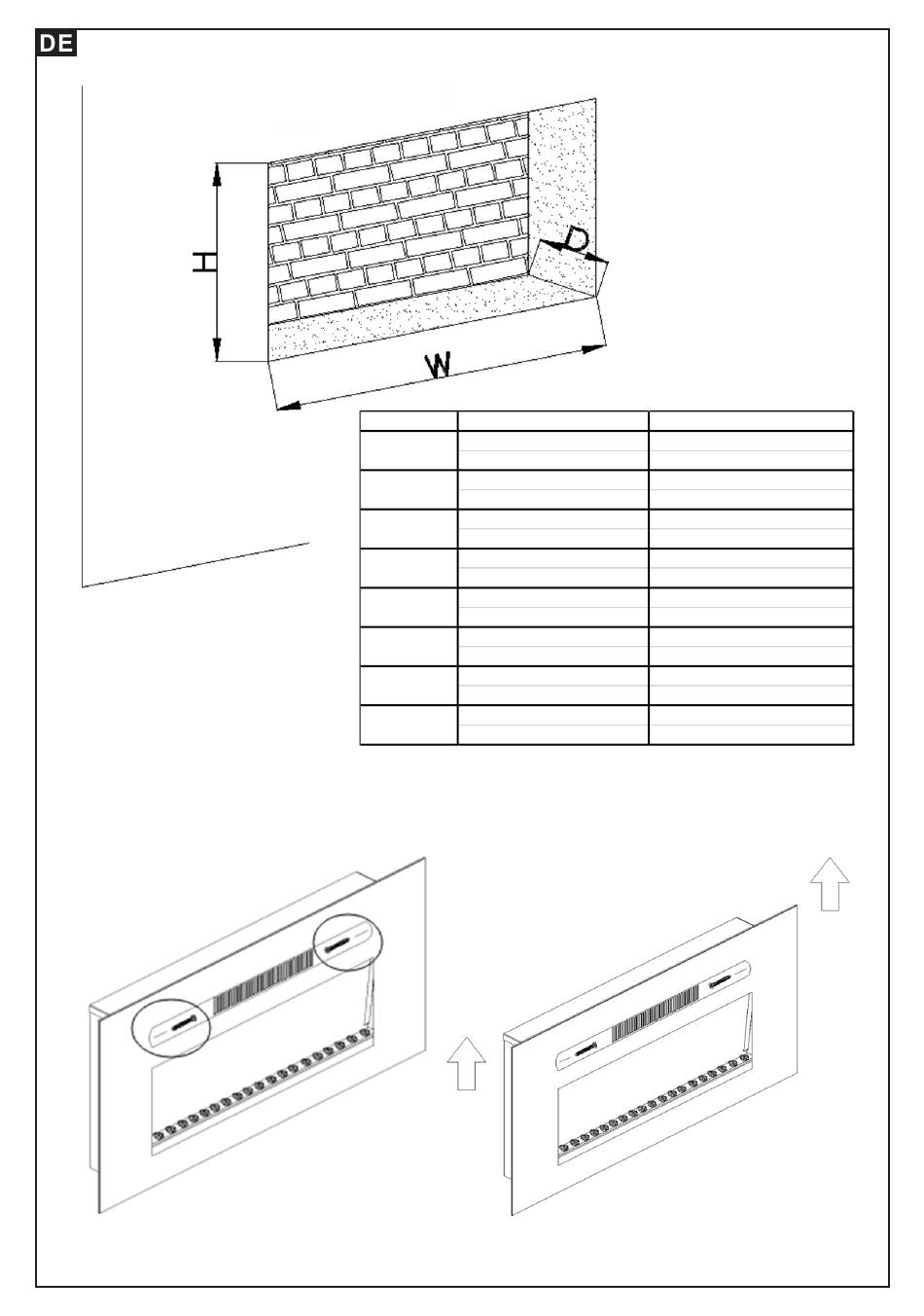

Wandöffnung
Schritt 1: (1) Finden Sie die zwei Montageschrauben und entfernen Sie sie. (2)
Entfernen Sie die vordere Abdeckung, indem Sie sie nach oben ziehen (siehe Abb. A
(1) und Abb. A (2)).
Abb. A (1)
Model Unit Overall Dimensions
18" x 6.2" x 24"
W914-18F
45.7 x 15.75 x 61 cm
26" x 6.2" x17.7"
W914-26F
66 x 15.75 x 45 cm
30" x 6.2" x17.7"
W914-30F
76 x 15.75 x 45 cm
36" x 6.2" x17.7"
W914-36F
91.5 x 15.75 x 45 cm
40" x 6.2" x17.7"
W914-40F
101.6 x 15.75 x 45 cm
48" x 6.2" x17.7"
W914-48F
122 x 15.75 x 45 cm
50" x 6.2" x17.7"
W914-50F
127 x 15.75 x 45 cm
60" x 6.2" x17.7"
W914-60F
152.4 x 15.75 x 45 cm
64
Cutout Dimensions(W*D*H)
15.75"x 6.313"x 23.625"
40 x 16 x 60 cm
22.75"x 6.313"x 17.125"
58 x 16 x 43.5 cm
26.75"x 6.313"x 17.125"
68 x 16 x 43.5 cm
32.75"x 6.313"x 17.125"
83.5 x 16 x 43.5 cm
36.75"x 6.313"x 17.125"
93.5 x16 x 43.5 cm
44.75"x 6.313"x 17.125"
113.6 x 16 x 43.5 cm
46.77"x 6.299"x 17.125"
118.8 x 16 x 43.5 cm
56.75"x 6.313"x 17.125"
144 x 16 x 43.5 cm
Abb. A (2)
