BWT Rechargeable pool vacuum

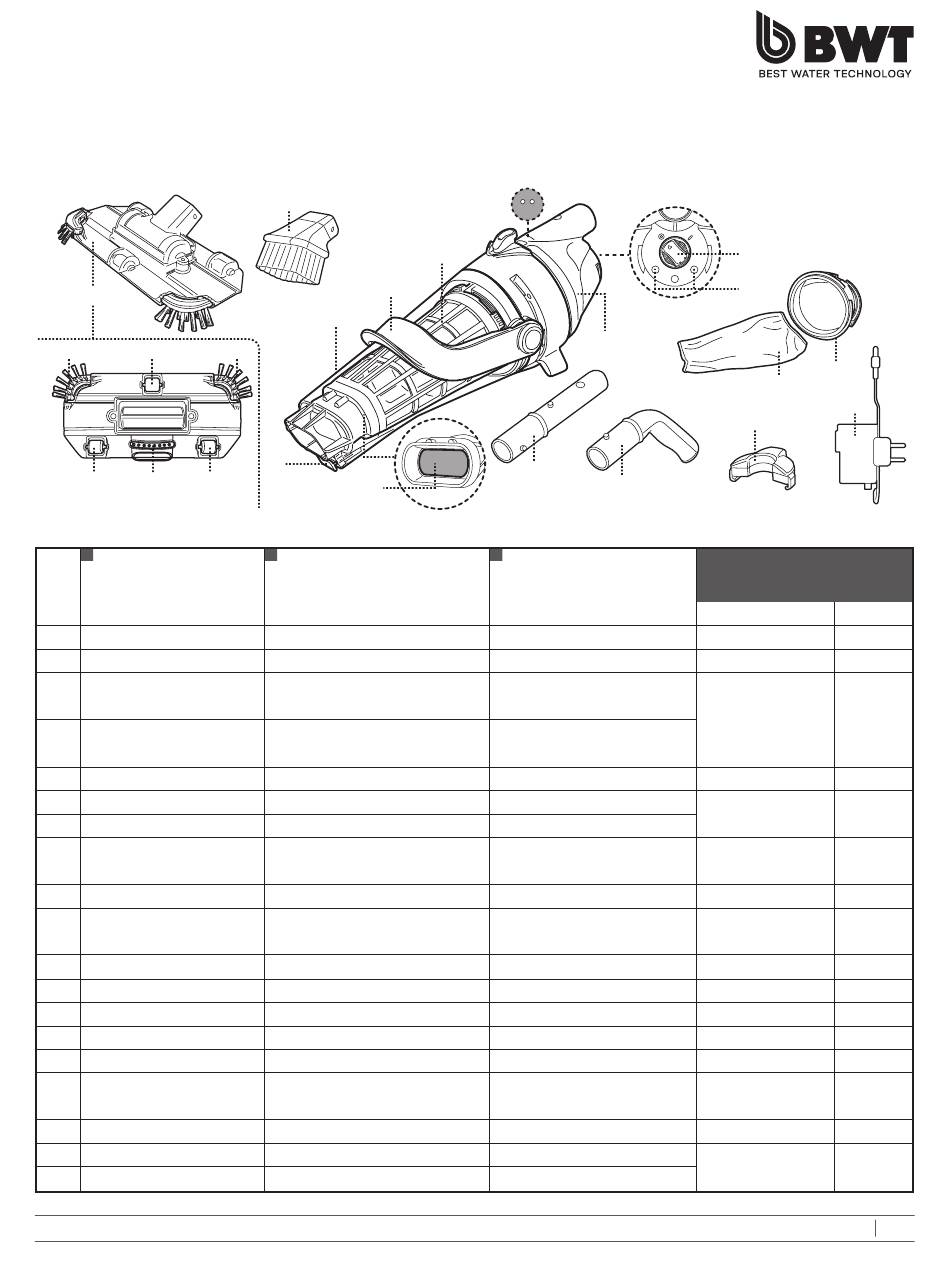

PARTS DIAGRAM
DIAGRAMME DES PIÈCES
DIAGRAMA DE LAS PARTES
ES50
15
15.
15.
3
1
15.
15.
15.
1
2
EN
1.
Main body
2.
Transparent canister
3.
Filter cone
x1
Filter sock
3.1
(for filtering fine particles)
Filter cone base
(with fine
3.2
mesh and to be used with filter sock)
4.
Canister lever
5.
Suction nozzle flap
6.
Water draining valve
7.
Power ON / OFF Switch
8.
Charging contact plate
Draining holes
(inside handle/
9.
pole connector chamber)
10.
Charging base
11.
External adaptor
12.
Telescopic pole connector
13.
Handle
14.
Corner Nozzle
Pivoting suction head
15.
(with side brushes)
Wheel
15.1
x3
Brush
15.2
x1
Side brush
15.3
x2
125664636 / EV056CBXUSXXBWT
14
4
2
15.
3
6
5
1
FR
Corps principal
Couvercle transparent
Cône filtrant
x1
Poche filtrante
(pour filtrer les particules fines)
Base du cône filtrant
(avec maille
fine, à utiliser avec la poche filtrante)
Levier du couvercle
Volet de tuyère d'aspiration
Valve de drainage
Interrupteur Marche / Arrêt
Plaques de contact
(pour la recharge)
Orifices d'évacuation
(à l'intérieur de
la chambre de poignée/ connecteur de manche)
Base de chargement
Adaptateur externe
Connecteur de manche télescopique
Poignée
Manchette d'aspiration d'angle
Tête pivotante aspirante
(avec des brosses latérales)
Roue
x3
Brosse
x1
Brosse latérales
x2
9
3
1
12
13
ES
Cuerpo principal
Contenedor transparente
Filtro cónico
x1
Filtro de calcetín
(para partículas finas)
Base de filtro cónico
(con malla
fina y para usar con el filtro de calcetín)
Palanca de la contenedor
Solapa de la boquilla de succión
Válvula de drenaje de agua
Interruptor de
encendido / apagado
Placa de contacto para la recarga
Orificios de drenaje
(dentro de la
cámara del mango / conector de pértiga)
Base del carga
Adaptador externo
Conector de pértiga telescópica
Mango
Boquilla para esquinas
Cabeza de aspiración pivotante
(con cepillos laterales)
Rueda
x3
Cepillo
x1
Cepillo laterales
x2
BWT/US
7
8
3.
2
3.
1
11
10
Replacement Parts Number
Numéro de pièce detachee
Referencia de pieza
EV56ASM01/BWT/US
125683362
EV60-01/BWT
125683364
EV60-02/TEL
125683365
EV57ASM02/BWT
125683363
------------------------
----------------
EV60ASM03
125683366
------------------------
----------------
------------------------
----------------
------------------------
----------------
K629ASM11
125547103
EV5000163/US
125548445
K629ASM13/BWT1
125683378
K629ASM14/BWT1
125683379
EV51ASM02
125549410
EV56-11/BWT
125683360
EV35ASM03R/VEK
125683358
EV35ASM04/BWT
125506323
25002010
1/1
