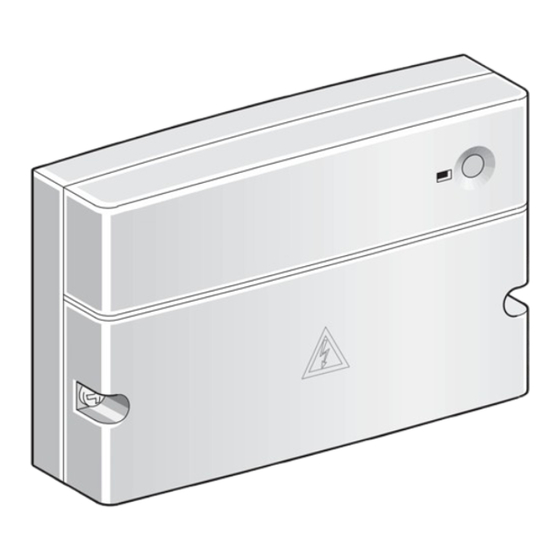

- Seite 1 Montageanleitung Lüftermodul Für den Bediener LM 10 Vor Bedienung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Funktionsbeschreibung Installation Montage 3.1.1 Montage an der Wand 3.1.2 Montage auf der Montageschiene 3.1.3 Demontage von der Montageschiene Elektrischer Anschluss 3.2.1 Anschluss BUS-Verbindung 3.2.2 Anschluss 230 V AC Kodierung Störungen Anhang Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Informationen Zur Dokumentation
Zusätzlich zu dieser mitgelieferten Anleitung sind folgende Unterlagen erhältlich: – Ersatzteilliste – Serviceheft (für Fehlersuche und Funktionsprüfung) Diese Unterlagen können beim Buderus Info-Dienst angefordert werden. Die Kontaktadresse finden Sie auf der Rückseite dieser Anleitung. Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Sicherheitshinweise Und Symbolerklärung
230-V-Netz anschließen und umgekehrt. V Vor Montage dieses Zubehörs: Spannungsversorgung (230 V AC) zum Heizgerät und zu allen weiteren BUS-Teilnehmern unter- brechen. V Bei Wandmontage: Dieses Zubehör nicht in Feuchträumen montieren. Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Symbolerklärung
Hinweise im Text werden mit nebenstehendem Symbol gekennzeichnet. Sie werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Hinweise enthalten wichtige Informationen in solchen Fällen, in denen keine Gefahren für Mensch oder Gerät drohen. Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Angaben Zum Zubehör
Angaben zum Zubehör Angaben zum Zubehör Bestimmungsgemäßer Gebrauch Das Modul LM 10 dient zur Kommunikation eines Heizgeräts mit UBA H3 mit externen Sicherheits- einrichtungen ( Kapitel 2.4). Lieferumfang Bild 1, Seite 15 LM 10 Schrauben zur Befestigung des Oberteils Brücken zur Auswahl der Betriebsart... -
Seite 7: Funktionsbeschreibung
Bei einer Sicherheitsabschaltung des Heizgeräts, z. B. Gasmangel, liegt am Anschluss A1 im LM 10 eine Spannung von AC 230 V an. Die Fernstöranzeige spricht an. Die Störung wird so lange angezeigt, bis der Fehler behoben und das Heizgerät entriegelt wird. - Seite 8 – Zirkulationspumpe (Anschlussplan Bild 14 und 19, Seite 17 und 18) Eine am LM 10 angeschlossene Zirkulationspumpe kann über das Zeitprogramm eines am BUS angeschlossenen Reglers gesteuert werden. Diese Funktion muss vom RCxx-Regler unterstützt werden. Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 9: Installation
V Unter Berücksichtigung der geltenden Vorschriften für den Anschluss mindestens Elektrokabel der Bauart H05 VV-... (NYM-I...) verwenden. V Leitungen unbedingt wegen Tropfwasserschutz durch die bereits vormontierten Tüllen führen und die mitgelieferten Zugentlastungen montieren. Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Anschluss Bus-Verbindung
Für Spritzwasserschutz (IP): Leitungen so verlegen, dass der Kabelmantel mindestens 20 mm in der Kabeldurchführung steckt ( Bild 8, Seite 16). Wenn die BUS-Verbindung des LM 10 über die UBA H3 erfolgen soll ( Bild 20, Seite 19). Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Anschluss 230 V Ac
V An den Ausgängen keine zusätzlichen Steuerungen anschließen, die weitere Anlagenteile steu- ern. Wenn die Spannungsversorgung (230 V AC) des LM 10 über die UBA H3 erfolgen soll, siehe Bild 20, Seite 19. Die maximale Leistungsaufnahme der Anlagenteile darf die Vorgaben nicht über- schreiten ( Kapitel 2.3). -
Seite 12: Kodierung
Kodierung Kodierung Die Kodierung des LM 10 legt fest, welche Funktionen (gleichzeitig) verfügbar sind. Gefahr: Durch Stromschlag! V Vor dem Stecken der Kodierbrücken Spannungsversorgung (230 V AC) der ge- samten Heizungsanlage unterbrechen. V Gehäuse öffnen ( Bild 3, Seite 15). - Seite 13 1 2 3 4 5 6 B B 6 720 612 399-07.1O 6 Flüssiggasmagnetventil Bild 15 10 Zirkulationspumpe Bild 14 1 2 3 4 5 6 B B 6 720 614 624-21.1O Tab. 3 Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 14: Störungen
Die Betriebsanzeige zeigt den Betriebszustand des Zubehörs. Störungen werden in der Anzeige des Reglers oder der betroffenen Fernbedienung angezeigt. Der Fehlercode 33 kann vom LM 10 verursacht werden. V Bei Funktion Küchenlüfter die Brücke im Anschlussplan überprüfen. V Bei Funktion Abgasklappe die Abgasklappe überprüfen. -
Seite 15: Anhang
Anhang 3,5 mm 6 mm 3,5...5 mm 6 mm 6 720 612 405-06.1R 68,2 65,7 3,5 mm 6 mm 3,5...5 mm 6 mm 6 720 612 405-03.1R 6 720 612 405-07.1R Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 16 L N PE 230V AC 1 2 3 4 5 6 B Tab. 3 1 2 3 4 5 6 B B 6 720 614 624-11.2O 6 720 614 624-20.1O RC... Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 17 L N PE 230V AC 1 2 3 4 5 6 B 230V AC 1 2 3 4 5 6 B Tab. 3 Tab. 3 6 720 614 624-16.2O 6 720 614 624-12.2O Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 18 L N PE 230V AC 230V AC 1 2 3 4 5 6 B 1 2 3 4 5 6 B Tab. 3 Tab. 3 6 720 614 624-21.2O 6 720 614 624-17.2O Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 19 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1 2 3 4 5 6 B B L N PE PR PO NP LP Ls Ns UBA H3 6 720 616 624-23.1O 6 720 612 404-23.1R Lüftermodul LM 10 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
