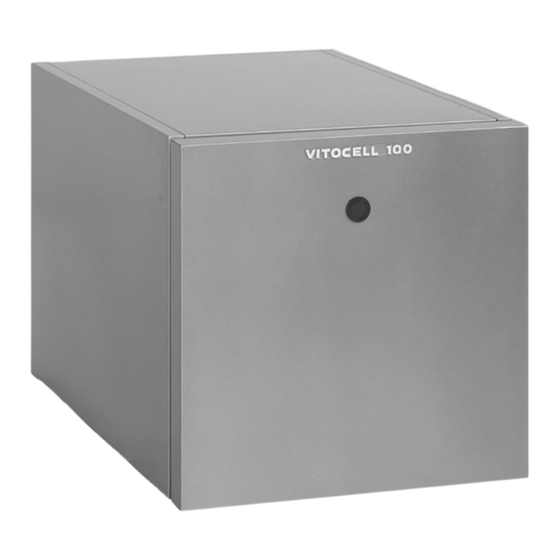

Viessmann Vitocell 100-H Typ CHA Montageanleitung
Innenbeheizter speicher-wassererwärmer 130 bis 200 liter
Vorschau ausblenden
Andere Handbücher für Vitocell 100-H Typ CHA:
- Planungsanleitung (61 Seiten) ,
- Montageanleitung (13 Seiten) ,
- Planungsanleitung (56 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-H Typ CHA
Inhaltszusammenfassung für Viessmann Vitocell 100-H Typ CHA
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-H Typ CHA Innenbeheizter Speicher-Wassererwärmer 130 bis 200 Liter VITOCELL 100-H Nach Montage entsorgen! 5608 747 3/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher- Inhalt: 130, 160 und 200 Liter. Wassererwärmer zur Trinkwassererwär- Geeignet für Anlagen nach DIN 1988, mung in Verbindung mit Heizkesseln. EN 12828 und DIN 4753. Anschlüsse A Magnesiumanode mit Masselei- E Zirkulation tung F Tauchhülse für Speichertempera- B Besichtigungs- und Reinigungsöff- tursensor/Temperaturregler nung... - Seite 4 Produktinformation (Fortsetzung) Hinweis Stellfüße nicht über 35 mm Gesamt- länge herausdrehen.
-
Seite 5: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen Zu Arbeitsschritt 1.: Zu Arbeitsschritt 2.: ■ Sensor nicht mit Isolierband umwi- MJit Zugentlastungshülse arretieren. ckeln. ■ Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. A Typenschild Thermometer (Zubehör) einbauen Zu Arbeitsschritt 3.: Thermometerleitung durch die Nut der Flanschdämmung führen. - Seite 6 Thermometer (Zubehör) einbauen (Fortsetzung)
-
Seite 7: Anodenanschluss Prüfen Und Vorderblech Anbauen
Anodenanschluss prüfen und Vorderblech anbauen A Magnesiumanode B Masseleitung Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Ver- Zulässige Temperatur 110 °C bindungen anschließen. Zulässiger Betriebsdruck 10 bar ■ Nicht benötigte Anschlüsse mit Rot- Prüfdruck 13 bar gusskappen verschließen. ■ Temperaturregler so einstellen, dass die Trinkwassertemperatur im Spei- cher-Wassererwärmer 95 °C nicht überschreitet. -
Seite 8: Trinkwasserseitig Anschließen
Heizwasserseitig anschließen (Fortsetzung) 1 Heizkessel 5 Umwälzpumpe mit Rückschlag- 2 Vitocell 100-H klappe, federbelastet HR Heizwasserrücklauf 3 Speichertemperatursensor bzw. HV Heizwasservorlauf Temperaturregler 4 Entlüftungsventil Vorlaufleitung mit Steigung verlegen und an höchster Stelle mit Entlüftungsventil versehen. Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Zulässige Temperatur 95 °C Anschluss die DIN 1988 und die... -
Seite 9: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) A Membran-Druckausdehnungsge- K Absperrventil fäß L Durchflussregulierventil B Entleerung M Manometeranschluss C Zirkulationsleitung N Rücklaufverhinderer D Warmwasser O Entleerung E Rückschlagklappe, federbelastet P Kaltwasser F Zirkulationspumpe R Trinkwasserfilter G Beobachtbare Mündung der Aus- S Druckminderer blaseleitung T Rücklaufverhinderer/Rohrtrenner H Sicherheitsventil Sicherheitsventil Die Anlage muss zum Schutz vor Über-... -
Seite 10: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsven- Das Sicherheitsventil soll über der Ober- tils darf nicht verschlossen werden. Aus- kante des Speicher-Wassererwärmers tretendes Wasser muss gefahrlos und montiert werden. sichtbar in eine Entwässerungseinrich- tung abgeleitet werden. In der Nähe der Ausblaseleitung des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, ist ein Schild anzubringen mit der... - Seite 11 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
