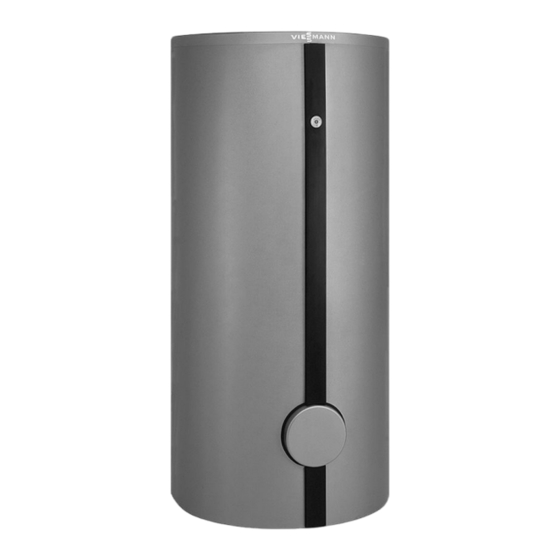

Viessmann Vitocell 100-L Typ CVL Montageanleitung Für Die Fachkraft
Speicher für trinkwassererwärmungsanlagen im
speicherladesystem
500 bis 1000 liter inhalt
Vorschau ausblenden
Andere Handbücher für Vitocell 100-L Typ CVL:
- Montageanleitung (16 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Planungsanleitung (56 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-L Typ CVL
Inhaltszusammenfassung für Viessmann Vitocell 100-L Typ CVL
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-L Typ CVL Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem 500 bis 1000 Liter Inhalt VITOCELL 100-L Nach Montage entsorgen! 5603 865 9/2011...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher 500 l...................... ■ Speicher aufstellen, Wärmedämm-Matte unten anbauen und Anodenan- schluss prüfen....................Speicher 750 und 1000 l..................■ Speicher aufstellen Wärmedämm-Matte unten anbauen und Anodenan- schluss prüfen....................Speicher 500 bis 1000 l..................■... -
Seite 4: Produktinformation
Produktinformation Emaillierter Speicher zur Trinkwasser- Zusätzlich ist die Verwendung eines erwärmung in Verbindung mit einem Elektro-Heizeinsatzes möglich. Wärmetauscher-Set Vitotrans 222 (oder Inhalt: 500, 750 und 1000 l. anderen Speicherladesystemen) oder Geeignet für Anlagen nach DIN 1988, einer Ladelanze zur Trinkwassererwär- EN 12828 und DIN 4753. -
Seite 5: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung ■ Zur Bedienung des Temperaturreglers Die Wärmedämmung darf nicht (falls vorhanden) ausreichenden mit offener Flamme in Berührung Abstand zur Wand vorsehen. kommen. ■ 750 und 1000 l Inhalt: Vorsicht bei Löt- und Schweißar- Für den Austausch der Magnesium- beiten. - Seite 6 Produktinformation (Fortsetzung) Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min. 100 mm betragen. Der Einschraubheizkörper muss für emaillierte Speicher geeignet sein. Speicher mit Ladelanze aufstellen min. 535 Montageanleitung Ladelanze Mindestabstand einhalten.
-
Seite 7: Speicher 500 L
Speicher 500 l Speicher aufstellen, Wärmedämm-Matte unten anbauen und Anodenanschluss prüfen A Beipack mit Typenschild C Magnesiumanode B Masseleitung... -
Seite 8: Speicher 750 Und 1000 L
Speicher 750 und 1000 l Speicher aufstellen Wärmedämm-Matte unten anbauen und Anodenanschluss prüfen ■ Stellfüße bis zum Anschlag in die Standfüße einschrauben und Spei- cher mit den Stellfüßen ausrichten. ■ Stellfüße nicht über 35 mm heraus- drehen. A Beipack Typenschild C Magnesiumanode B Beipack Stellfüße D Masseleitung... -
Seite 9: Speicher 500 Bis 1000 L
Speicher 500 bis 1000 l Wärmedämm-Mantel anbauen... - Seite 10 Speicher 500 bis 1000 l (Fortsetzung) Hinweis ■ Für die folgenden Arbeiten sind 2 Personen erforderlich. ■ Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten. 1. Auf Speicherrückseite: 6 Klippver- 3. Die Klippverschlüsse auf der Spei- schlüsse auf das Kantenprofil des cherrückseite bis zum Anschlag rechten und linken Wärmedämm- zusammenschieben.
-
Seite 11: Thermometer Mit Thermometerfühler (Falls Vorhanden) Und Abdeckleisten Anbauen
Speicher 500 bis 1000 l (Fortsetzung) Thermometer mit Thermometerfühler (falls vorhanden) und Abdeckleisten anbauen A Typenschild Speicher 1. Wärmedämm-Mantel durch Klopfen 2. Thermometerleitung durch die gleichmäßig an den Speicherkörper Abdeckleiste vorn und den Wärme- anlegen. dämm-Mantel führen. -
Seite 12: Deckel Anbauen
Speicher 500 bis 1000 l (Fortsetzung) 3. Thermometerfühler bis zum 6. Typenschild aufkleben. Anschlag in den Klemmbügel schie- ben. Hinweis Falls kein Thermometer vorhanden ist, 4. Abdeckleiste vorn anbauen. Abdeckung auf das Loch in der Abdeck- leiste stecken. 5. Abdeckleiste hinten anbauen. Deckel anbauen A Schriftzug... -
Seite 13: Mehrzellige Speicherbatterie Anschließen
Mehrzellige Speicherbatterie anschließen 500 l Speicherinhalt 750 und 1000 l Speicherinhalt WW/WT WW/WT Entleerung Entleerung Kaltwasser Kaltwasser Temperaturregler Temperaturregler Warmwasser Warmwasser WW/WT Warmwassereintritt vom Wär- WW/WT Warmwassereintritt vom Wär- metauscher metauscher Zirkulation Zirkulation ■ Temperaturregler in die letzte Spei- cherzelle vom Kaltwassereintritt aus gesehen einbauen (siehe Abbildung). -
Seite 14: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen ■ Speichertemperatursensor liegt in der ■ Sensor nicht mit Isolierband umwi- Verpackung der Regelung. ckeln. ■ Sensorbefestigungen stecken in den ■ Sensorbefestigung mit Sensor bis Tauchhülsen. zum Anschlag in die Tauchhülse ein- ■ Sensor außen an der Andrückfeder führen. -
Seite 15: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Die Anlage muss zum Schutz vor Über- Das Sicherheitsventil in der Kaltwasser- druck mit einem bauteilgeprüften Memb- leitung anordnen. Es darf vom Speicher ran-Sicherheitsventil ausgerüstet wer- nicht absperrbar sein. Verengungen in den. der Leitung zwischen Sicherheitsventil Zulässiger Betriebsdruck: 10 bar. - Seite 16 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
