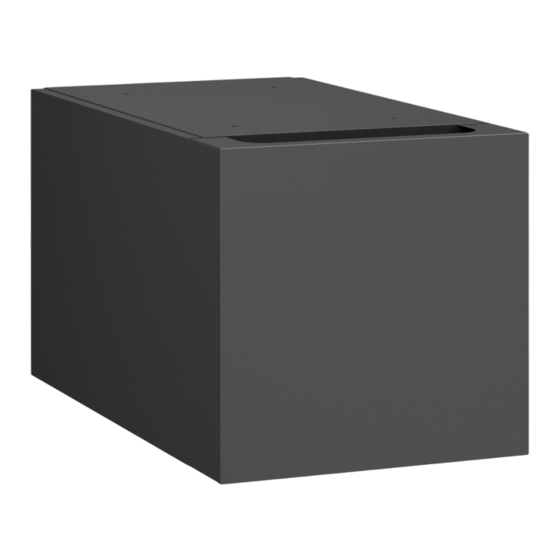

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-H Typ CHAA Speicher-Wassererwärmer 130 bis 200 l VITOCELL 100-H Bitte aufbewahren! 6170068 DE 2/2021...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Montagevorbereitung ........................ Montageablauf Speichertemperatursensor einbauen ............. 10 Anodenanschluss prüfen und Vorderblech anbauen ......10 Heizwasserseitig anschließen ............... 11 Trinkwasserseitig anschließen ............... -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Reinigung spätestens 2 Jahre nach Inbetrieb- Wir empfehlen zusätzlich eine jährliche Funktionsprü- nahme und danach bei Bedarf durchzuführen. fung der Magnesium-Schutzanode. Die Funktionsprü- fung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird (siehe Seite 14). Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. -
Seite 8: Ersatzteillisten
Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 9: Montagevorbereitung
Montagevorbereitung Montagevorbereitung Anschlüsse Abb. 1 Magnesium-Schutzanode mit Masseleitung Tauchhülse für Speichertemperatursensor/Tempe- Besichtigungs- und Reinigungsöffnung raturregler Warmwasser Kaltwasser Heizwasservorlauf Heizwasserrücklauf Zirkulation Hinweise zur Aufstellung Achtung Hinweis Die Wärmedämmung darf nicht mit offener Zum Ausrichten des Speicher-Wassererwärmers nur Flamme in Berührung kommen. einen oder zwei der Stellfüße verstellen. -
Seite 10: Montageablauf Speichertemperatursensor Einbauen
Montageablauf Speichertemperatursensor einbauen Zu Arbeitsschritt 1.: Zu Arbeitsschritt 2.: ■ Sensor nicht mit Isolierband umwickeln. Mit Zugentlastungshülse arretieren. ■ Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. Abb. 3 Typenschild Anodenanschluss prüfen und Vorderblech anbauen Abb. 4 Magnesium-Schutzanode Masseleitung... -
Seite 11: Heizwasserseitig Anschließen
Montageablauf Heizwasserseitig anschließen Alle Rohrleitungen mit lösbaren Verbindungen ■ Zulässige Temperatur 110 °C anschließen. Zulässiger Betriebsdruck 10 bar ■ Nicht benötigte Anschlüsse mit Rotgusskappen ver- (1 MPa) schließen. Prüfdruck 13 bar ■ Temperaturregler so einstellen, dass die Trinkwas- (1,3 MPa) sertemperatur im Speicher-Wassererwärmer 95 °C nicht überschreitet. -
Seite 12: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Abb. 6 Membran-Druckausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden. -
Seite 13: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................14 • • 2. Anlage außer Betrieb nehmen • • 3. Sicherheitsventile auf Funktion prüfen •... - Seite 14 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Wenn der Speicher-Wassererwärmer unter Druck 3. Sicherheitsventile nach den Angaben des Herstel- steht, Flanschdeckel mit einem Anzugsdrehmo- lers auf Funktion prüfen. ment von 25 Nm nachziehen.
-
Seite 15: Magnesium-Schutzanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. Achtung Salzsäurehaltige Reinigungsmittel greifen das Material des Speicher-Wassererwär- mers an. Solche Reinigungsmittel nicht verwenden. Gefahr Reinigungsmittelrückstände können Vergif- tungen verursachen. -
Seite 16: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen Abb. 9 1. Speicher-Wassererwärmer wieder an das Rohrlei- 6. Thermometerfühler (Zubehör, falls vorhanden) tungssystem anschließen. anbauen. 2. Neue Dichtungen am Flanschdeckel einle- 7. Flanschdämmung und Vorderblech gen. anbauen. 3. Flanschdeckel mit Masseleitung anbauen Hinweis und Schrauben mit einem max. -
Seite 17: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 18: Technische Daten
Technische Daten Technische Daten Vitocell 300-H CHAA CHAA CHAA Speicherinhalt DIN-Registernummer beantragt Bereitschaftswärmeaufwand kWh/24 h 1,114 1,277 1,333 nach DIN EN 12897:2016 Qst bei 45 K Temperaturdifferenz Abmessungen (mit Wärmedäm- mung) Länge 1143 1307 Breite Höhe Gewicht (mit Wärmedämmung) Anschlüsse(Außengewinde) Heizwasservorlauf und -rücklauf Kaltwasser, Warmwasser ¾... -
Seite 19: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 20: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht.
