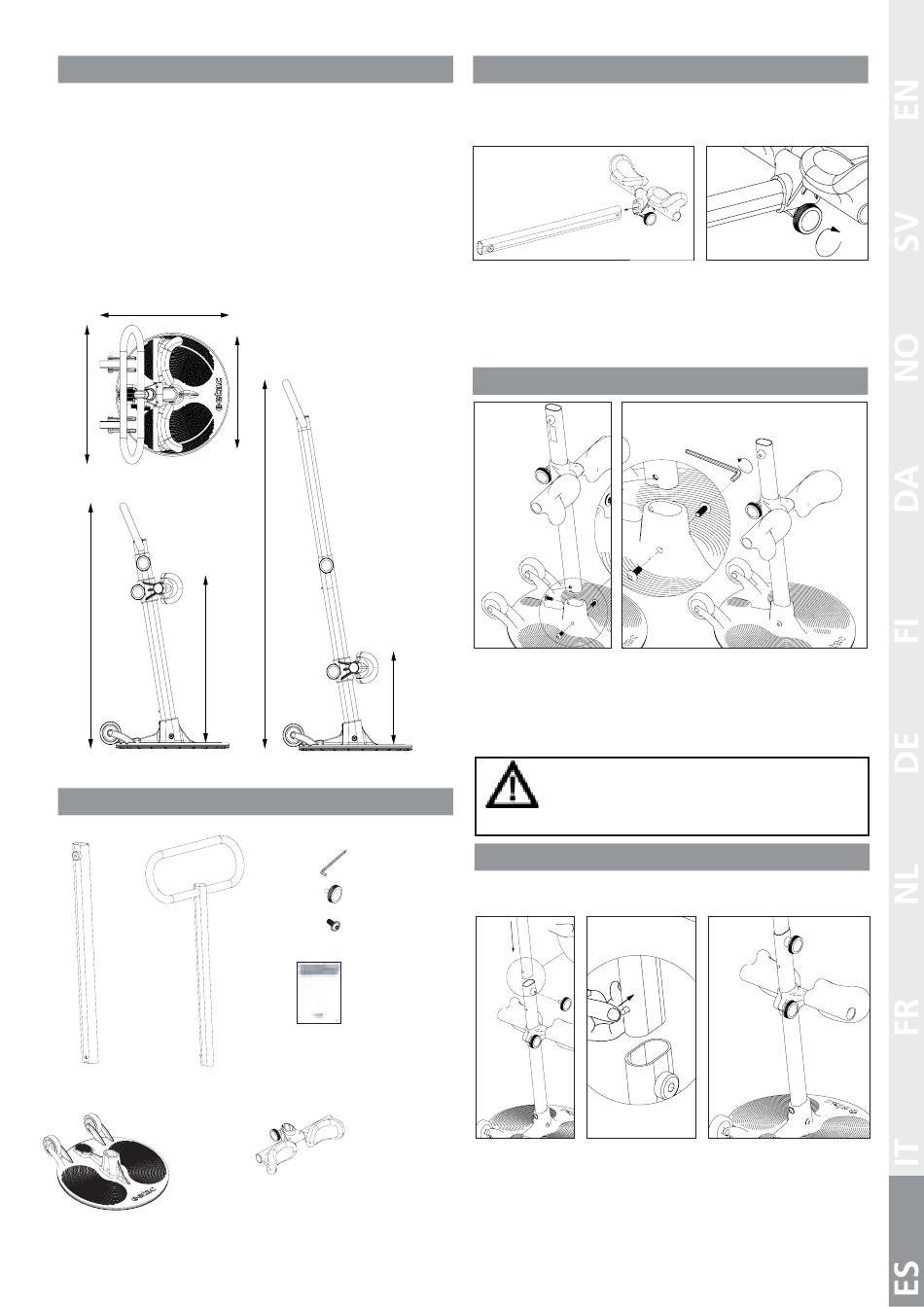

Datos técnicos
Carga de trabajo segura (SWL, Safe
Working Load):
200 kg (441 lbs)
Peso de la unidad:
8kg
Dimensiones:
Altura (A): 0,8-1,2 m
Altura (B): 0,3-0,55 m
Profundidad (C): 0,46 m
Anchura (D): 0,45 m
Reposapiés (Ø): 0,40 m
C
D
A min
B max
Piezas suministradas
1x
1x
Poste exterior
Poste interior con asa
1x
Placa principal
Material:
Aluminio recubierto de pintu
ra, plástico y acero.
Vida útil prevista
El Turner PRO tiene una vida
útil prevista de 5 años u
15000 ciclos de giro
Ø
A max
B min
Llave Allen
1x
Botón giratorio
1x
Tornillos
3x
Manual de usuario
1x
Soporte de la extremidad
1x
Montaje del soporte de la extremidad
El cojín de rodilla puede ajustarse en función del usuario. El soporte de la
extremidad puede ajustarse de forma progresiva entre 0,3 y 0,55 metros.
Siga estos tres pasos para montar el soporte de la extremidad:
1
Ponga el poste en el suelo sobre una
superficie plana. Inserte el soporte de la
extremidad con las almohadillas para las
rodillas mirando hacia arriba. Cerciórese
de que los dos botones estén en el
mismo lado.
Montaje del poste en la placa principal
1
Coloque la placa de apoyo Inserte los tres tornillos en los orificios de
sobre una superficie la placa de apoyo. Utilice la llave Allen para
plana. Inserte el poste con apretar los pernos. Apriete bien los pernos.
las almohadillas para las
rodillas mirando hacia el
lado contrario a las ruedas.
Asegúrese de que los tres pernos estén cor-
rectamente fijados. Si están flojos, el poste
podría tambalearse y sería peligroso utilizar
el Turner PRO.
Montaje del asa
El asa puede ajustarse de forma progresiva entre 0,8 y 1,2 metros.
Siga estos tres pasos para montar el asa:
1 2
Ponga el asa con
Presione el pasador
el pasador de
de bloqueo para
bloqueo mirando
que encaje y deslice
hacia las ruedas
el poste en el
interior del poste ya
montado.
41
Etac Turner PRO / www.etac.com
2
Apriete el botón girán-
dolo en el sentido de las
agujas del reloj.
2
3
CLICK!
Cuando se oiga un clic, estará
montado correctamente. Gire
y apriete el botón..
