Kapitel 2
INSTALLATION
Die Installation und die folgenden Wartungsarbeiten müs-
sen mit unter Spannung stehendem Gerät, d.h. von
Fachpersonal, das zum Gebrauch des Geräts geschult und
über die spezifischen Gefahren informiert wurde, durchge-
führt werden.
Das Gerät ist nicht für Außeninstallationen geeignet, ist in
trockenen Räumen mit Temperaturen von 2° bis 32°C, in
denen keine Wasserstrahlen für die Reinigung verwendet
werden aufzustellen.
Bei der Installation müssen, zwecks Beseitigung der
sich während der Lagerung eventuell gebildeten Bakte-
rien, alle Flüssigkeitsleitungen und die mit den Nah-
rungsmitteln in Berührung kommenden Teile desinfi-
ziert werden.
NETZSCHALTER
Hauptschalter
An der Außenseite des Geräts befindet sich der Haupt-
schalter, mit dem die Spannungszufuhr zum Gerät unter-
brochen werden kann, ohne dass die Tür geöffnet werden
muss.
Das Klemmenbrett zur Aufnahme des Leitungskabels,
der Sicherungen und des Antistörfilters bleiben in
jedem Fall unter Spannung.
Türschalter
Beim Öffnen der Tür; wird die Spannung zum Automaten
von einem eigens dafür vorgesehenen Mikroschalter unter-
brochen.
Um die Anlage bei geöffneter Tür unter Spannung zu
setzen, braucht nur der gelben Schlüssel in die entspre-
chende Schlüsselöffnung eingeführt werden (siehe Abb.
14).
© by N&W GLOBAL VENDING SpA

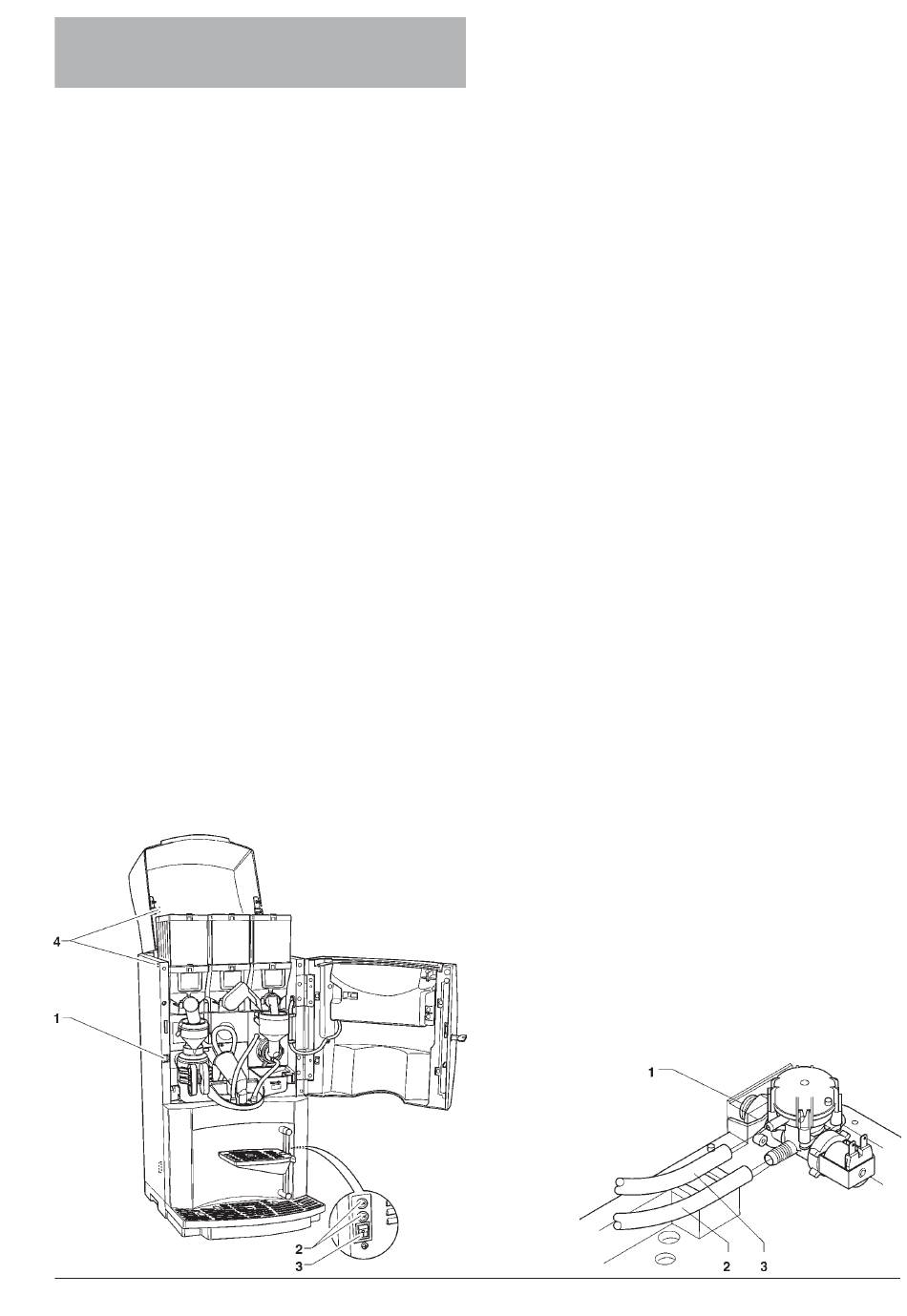

Abb. 14
1 - Türschalter
2 - Netzsicherung
3 - Außenschalter
4 - Schalter zum Öffnen
der Abdeckung
11
Abdeckung
Die Stromzufuhr wird bei Öffnen der oberen Geräteab-
deckung durch einen Schalter unterbrochen und ermöglicht
somit das sichere Auffüllen des Geräts.
Der Zündschlüssel darf nicht im Inneren des Geräts
gelassen, sondern muss von dem für den Gebrauch
des Geräts geschulten Personal aufbewahrt werden.
Bei offener Tür hat man zu den unter Spannung stehen-
den Teilen keinen Zugang. Im Automateninneren blei-
ben nur die zweckmäßig abgedeckten Teile mit einem
Schild: "Vor Entfernen der Abdeckung die Spannung
unterbrechen!" unter Spannung.
Vor Entfernen dieser Abdeckungen, muss das Speise-
kabel von Netz abgetrennt werden.
Die Tür kann nur geschlossen werden, wenn der Schlüssel
aus dem Türschalter gezogen
AUSPACKEN DES GERÄTS
Nach Entfernen der Verpackung überprüfen, ob das Gerät
unbeschädigt ist. Im Zweifelsfall darf das Gerät nicht
benutzt werden.
Das Verpackungsmaterial (Plastiksäcke, Styropor, Nä-
gel usw.) dürfen Kindern nicht zugänglich sein, da sie
eine potentielle Gefahrenquelle darstellen.
Die Verpackungsmaterialien müssen in entsprechenden,
befugten Mülldeponien entsorgt werden, wobei mit der
eventuellen Wiederverwertung nur spezialisierte Firmen zu
betrauen sind.
Wichtig!!
Das Gerät muss so aufgestellt werden, dass der Neigungs-
winkel von max. 2° nicht überschritten wird.
WASSERNETZANSCHLUSS
Unter Berücksichtigung der im Installationsland geltenden
Vorschriften, Einige Modelle können an das Trinkwasser-
netz angeschlossen werden.
Der Wasserdruck muss zwischen 0.05 bis 0.85 Mpa betra-
gen (0,5-8,5 bar).
Das Wasser so lange aus der Trinkwasserleitung fließen
lassen, bis es ganz klar ist und keine Schmutzspuren mehr
enthält.
Mit Hilfe eines für Lebensmittel und für den Netzdruck
geeigneten (als zusätzlicher Bausatz erhältlich) Rohres mit
einem Innendurchmesser von mindestens 6 mm, das
mitgelieferte 3/4"-Reduzierstück des Wassereinlass-
Elektroventils ans Wassernetz anschließen (siehe Abb.
15).
Auf der Wasserleitung, außen am Gerät, sollte in zu-
gänglicher Position ein Sperrhahn angebracht werden.
Abb. 15
1 - Eingangskupplungsteil ¾" gas
2 - Auslassrohr
3 - Überlaufrohr
ist.
02 06 269- 00
