HK Audio LINEAR 5 MK II Bedienungsanleitung Seite 66

LINEAR 5 308 LTA 1.0
MK II

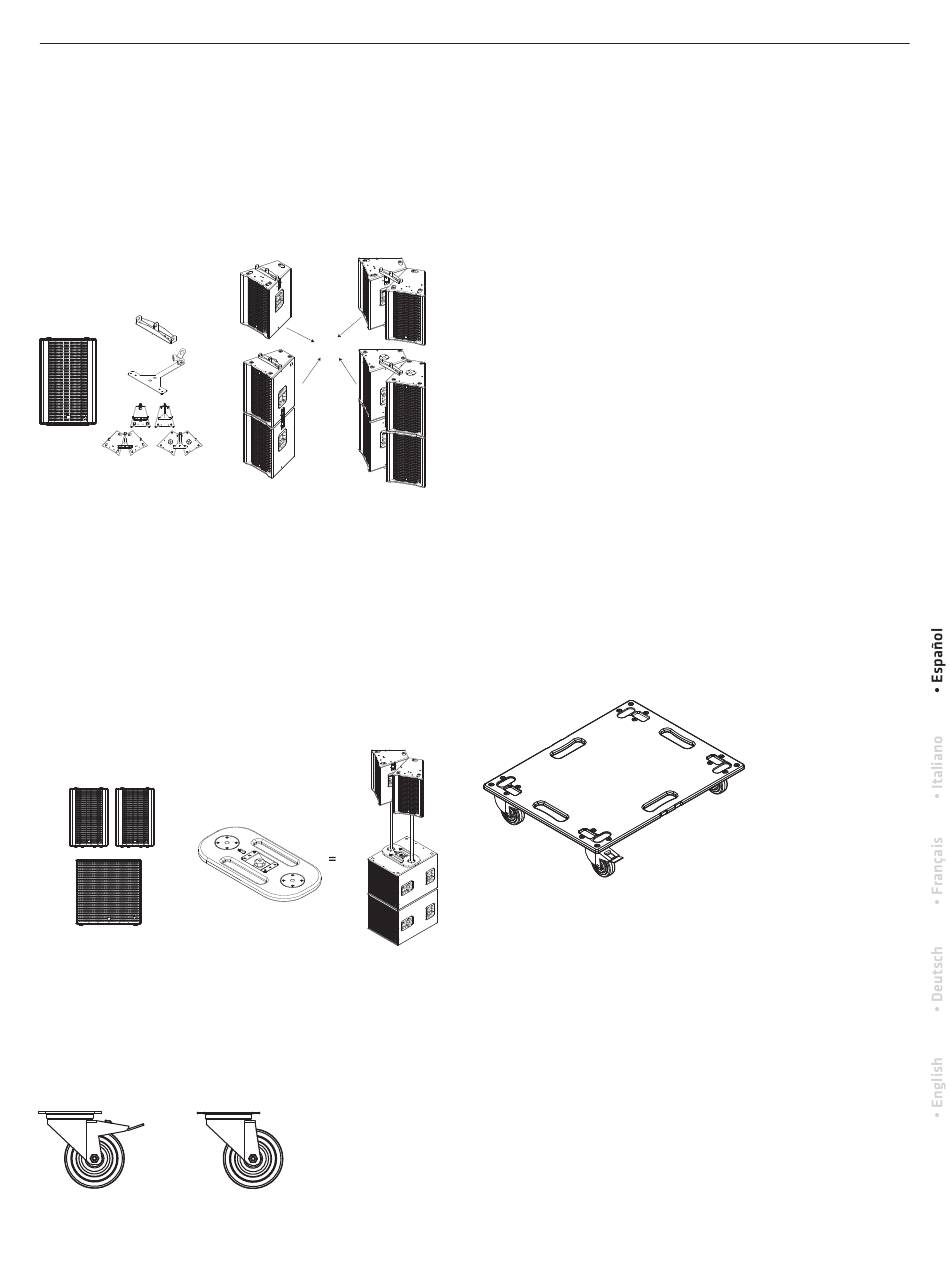

PP-CP Pick Point – Cluster Plate
Número de pieza 1007525
El Pick Point (PP) y el Cluster Plate (CP) proporcionan dos o tres puntos de
enganche para aparejar y angular el LINEAR 5 MK II 308 LTA. Las siguien-
tes configuraciones pueden construirse y aparejarse con un solo juego del
PP-CP. 2 x uso individual, 2 x headstack, 2 x cluster ó 2 x headstack cluster.
El conjunto PP-CP es, por tanto, un accesorio muy universal y ofrece una
relación calidad-precio inmejorable.
Volumen de suministro: 2 PP y 2 CP
=
+
DFP double flange plate
Número de pieza 1007530
La placa de doble brida se recomienda cuando se va a apilar un cluster sobre
un LINEAR 5 MK II 118 Sub HPA con mástiles de montaje. Esto permite ajus-
tar fácilmente el cluster a la altura deseada con dos mástiles de montaje y
alinearlo en consecuencia.
La placa de doble brida se fija a la brida del LINEAR 5 MK II 118 Sub HPA con
un tornillo M20. Dispone de dos soportes M20 para dos mástiles de montaje
o dos unidades de inclinación (Tilt-Units), por ejemplo. El ángulo correcto del
clúster horizontal (aproximadamente 30° de ángulo de apertura o aproxi-
madamente 24 cm de distancia de la pared lateral en la parte delantera) se
consigue atornillando la parte trasera del 308 LTA a los mástiles de montaje
o a las unidades de inclinación. Además, el DFP se puede girar en el subwoo-
fer para alinear el clúster convenientemente. Volumen de suministro: 2 uds.
+
Rodillos para montaje de rodillos
Número de pieza rodillo con freno 1008068
Número de pieza rodillo sin freno 1008069
Rodillos adecuados para el montaje en subwoofers HK Audio. Disponibles
en versiones con y sin freno.
66
Funda protectora LINEAR 5
Número de pieza 1008180
Funda protectora de transporte acolchada para utilizar junto con el montaje
sobre rodillos. Sólo tiene que inclinar el subwoofer hacia atrás y deslizar
la funda protectora sobre su parte superior. Esto deja libre el lado con la
electrónica y cualquier rodillo montado.
Funda protectora LINEAR 5
Número de pieza 1007521
Funda protectora de transporte acolchada para el 308 LTA o LTS / A. Prote-
ge la caja durante el transporte y se puede retirar cuando el altavoz está en
funcionamiento.
or
CS-WB1 Cover
Número de pieza 1007702
La práctica funda protectora protege durante el transporte una pila de dos
HPA 118 Sub en combinación con el tablero de ruedas CS-WB 1. No puede
utilizarse con un único subwoofer. La funda debe retirarse durante el funcio-
namiento.
CS-WB1
Número de pieza 1007700
La tabla de ruedas CS-WB 1 tiene su correspondiente soporte para el
LINEAR 5 MK II 118 Sub HPA y el CS 118. Puede transportar uno o dos
subwoofers y fijarlos en él. Viene con una correa tensora para una fijación
segura. Si se apilan dos subwoofers, se puede utilizar la funda CS-WB 1
para protegerlos durante el transporte. Si se utilizan 118 Sub HPA, la funda
protectora debe retirarse mientras esté en funcionamiento. Si se utilizan CS
118, no es necesario retirar la funda protectora mientras se estén utilizando.
Mástil de montaje con manivela
Número de pieza 1007526
Estable mástil de montaje K&M con cómodo ajuste de altura mediante
manivela y cierre de anilla para bloquear el altavoz.
118 Sub HPA
MK II
308 LTA
MK II
