3 Alignement
Single

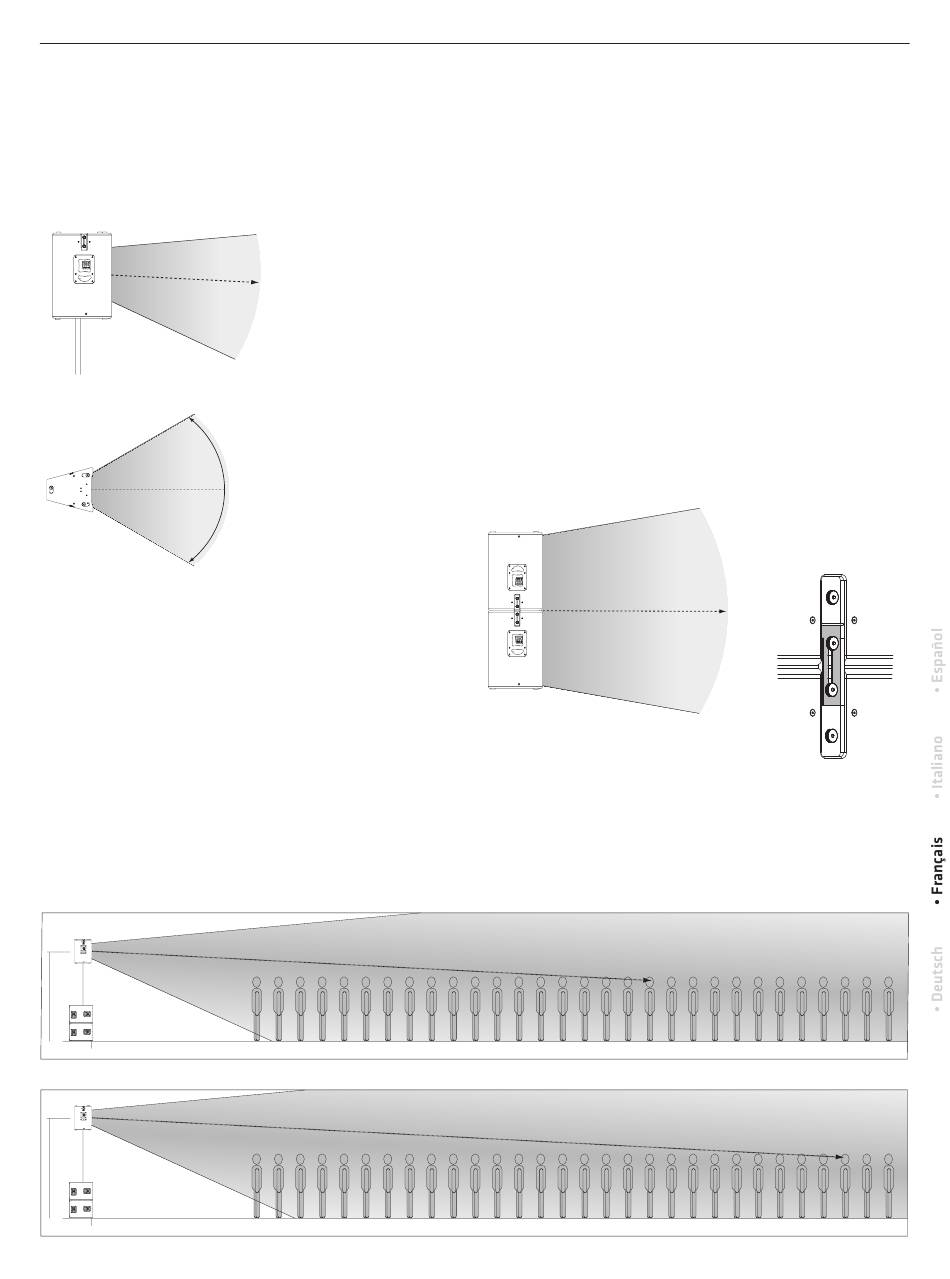

L'angle de dispersion de la LINEAR 5
verticale (fi g. 1) et 60° à l' horizontale (fi g. 2). L'orientation horizontale des
enceintes permet de minimiser les réfl exions sur les murs. En tournant
l'enceinte, le son peut être focalisé sur la zone d'écoute.
+5°
–25°
Fig. 1
Dispersion verticale
30°
60°
30°
Fig. 2
Dispersion horizontale
En cas d'utilisation de la LINEAR 5
d'enceinte, il n'est pas nécessaire d'incliner l'enceinte sur l'axe vertical. Le
pavillon MCT donne une directivité verticale dont la courbure ressemble à
celle d'un array correctement confi guré. L'énergie sonore est ainsi directe-
ment concentrée sur la zone à sonoriser.
En cas de disposition verticale de l'enceinte (baffl e à 90° par rapport à la
surface d'installation) :
• Bien que l'embase de l'enceinte soit conçue pour un montage à 0°, l'angle
de dispersion verticale est de +5°/−25°.
• L'axe acoustique central se situe à environ −3° sur la verticale.
• Les réfl exions sur le plafond sont considérablement réduites par cette
diff usion asymétrique.
+5°
2,50 cm
–3°
–25°
0 m
Fig. 3
+5°
2,80 cm
–3°
–25°
0 m
Fig. 4
34
308 LTA est de +5°/−25° à la
MK II
308 LTA sur des pieds ou des mâts
MK II
• La hauteur à laquelle est placée l'enceinte défi nit donc la portée. À titre
indicatif : si le centre de l'enceinte se trouve à une hauteur comprise entre
2,50 m (fi g. 3) et 2,80 m (fi g. 4), l'axe central atteint les oreilles des spec-
tateurs situés à 15,50 m – 21 m pour une personne de 1,70 m.
• En cas d'accrochage en suspension, l'orientation, qu'elle soit horizontale
ou verticale, s'eff ectue de préférence à l'aide de l'étrier disponible en op-
tion. Suspendre l'enceinte permet d'augmenter sa portée et de distribuer
le son sur une plus grande zone.
Headstack
Grâce à la directivité asymétrique du pavillon d'aigus MCT de la LINEAR 5
308 LTA, il est possible d'utiliser deux enceintes en « headstack verti-
MK II
cal » avec un fonctionnement acoustique correct. Dans ces conditions, les
deux enceintes se couplent et l'énergie sonore se concentre. Il en résulte
une dispersion verticale de +10°/−10° et une augmentation considérable de
la profondeur de couverture. Pour une plus grande profondeur de cou-
verture, la confi guration headstack est recommandée. Pour ce faire, la
deuxième enceinte est retournée à 180° et sa face supérieure est posée sur
celle de la première enceinte (l'enceinte supérieure est alors « à l'envers »,
les grilles des deux enceintes étant tournées vers l'avant) (fi g. 5).
+10°
–10°
Fig. 5
Headstack
Grâce à la disposition asymétrique des trois pieds de l'enceinte et des
renfoncements correspondants dans les faces des enceintes, celles-ci se
posent l'une sur l'autre sans risque de rotation ou de glissement. Ensuite,
les enceintes sont protégées contre tout écartement vertical par l'utilisation
des deux pattes coulissantes sur leurs côtés gauche et droit.
10 m 15 m
10 m 15 m
20 m
20 m
