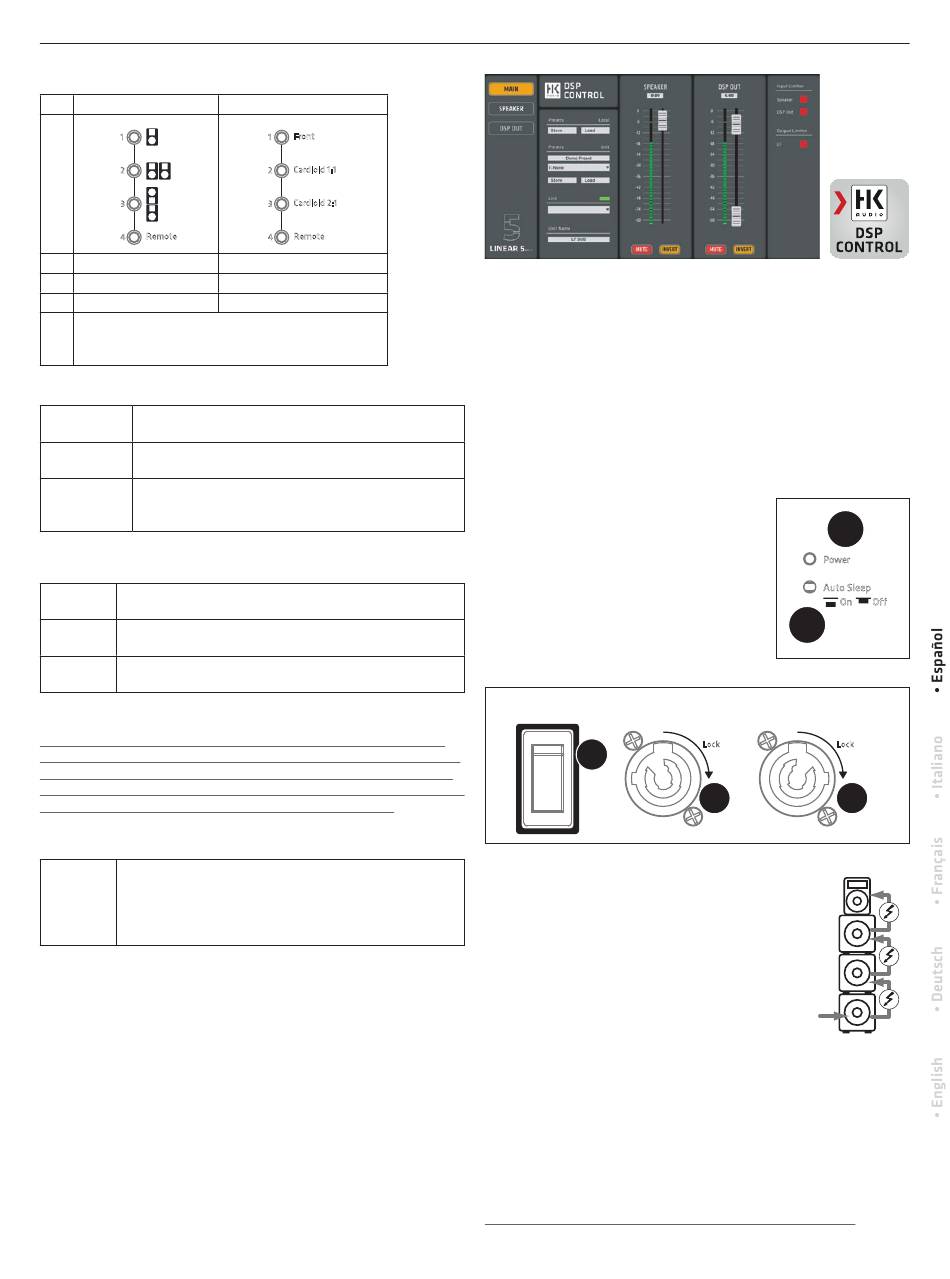

LINEAR 5 308 LTA 1.0
MK II
Visión general de los presets:
LINEAR 5
308 LTA
MK II
1 1 1 Flat 1
Monitor
2 2 2 2
Low Cut
3 3 3 3
4 Remote 4 Remote 4 Remote 4
1
Stand Alone
2
Cluster (2)
3
Headstack (3)
4
Mando a distancia (para acceder a los ajustes alma-
cenados mediante el software remoto HK Audio DSP
CONTROL)
Presets de fábrica: LINEAR 5
Preset 1 Cuando se utiliza un solo LINEAR 5 MK II 308 LTA
(por lado)
Preset 2
Cuando se utilizan 2 LINEAR 5
agrupación de 2
Preset 3
Cuando se utilizan 2 LINEAR 5
configuración de pila principal y en una configuración de
clúster de pila principal
Presets de fábrica: LINEAR 5
Front
Modo de funcionamiento estándar para un subwoofer de
disparo frontal
Cardioid 1:1 Para funcionamiento cardioide con un LINEAR 5
HPA de disparo frontal
Cardioid 2:1 Para funcionamiento cardioide con dos
LINEAR 5
Sub 118 HPA de disparo frontal
MK II
Los presets de fábrica 1 a 3 sólo se refieren al altavoz y no a la salida DSP.
Nota: Si utiliza el altavoz en una red conectada al software remoto DSP
CONTROL, puede configurar la Salida DSP de forma independiente incluso
cuando utilice los presets 1 a 3 de fábrica. Para obtener más información,
consulte el manual del software DSP CONTROL. Lo encontrará en la página
de descarga del software DSP CONTROL en www.hkaudio.com.
El preset Remote
Remote Esto le permite llamar a un preset de usuario que haya guar-
dado previamente en el altavoz a través de DSP CONTROL
tanto para el altavoz como para la salida DSP. Para ello,
no es necesario que el altavoz esté conectado al software
remoto.
La configuración por defecto del preset Remote es idéntica a la del preset 1
de fábrica (Stand Alone y Front).
Puede acceder a las siguientes funciones DSP a través del software remoto
DSP CONTROL y guardar sus ajustes en presets del usuario:
Ecualizador de 10 bandas totalmente paramétrico con características de
filtro variables para cada banda de frecuencia, filtros de paso alto y paso
bajo con características de filtro variables, Limitador, Delay, Polaridad, Nivel
y Mute.
Puede configurar estos parámetros por separado e independientemente
para el altavoz y su salida DSP.
61
LINEAR 5
Sub 118 HPA
MK II
Flat 1 Front 1 Front
Monitor Cardioid 1:1 Cardioid 1:1
2 2
Low Cut Cardioid 2:1 Cardioid 2:1
3 3
Remote 4 Remote 4 Remote
Front
Cardioid 1:1
Cardioid 2:1
308 LTA
MK II
308 LTA como una
MK II
308 LTA en una
MK II
118 Sub HPA
MK II
MK II
LINEAR 7
118 Sub A
MADE IN GERMANY
Captura de pantalla del software remoto DSP CONTROL. Es posible descargar este software desde la página de
descargas de software DSP CONTROL en www.hkaudio.com. Los parámetros del altavoz y de la salida DSP son
idénticos, pero la doble potencia DSP permite configurar cada conjunto de forma independiente.
●
9
Power
Este interruptor basculante conecta y desconecta la alimentación. Colóquelo
en Power para encender los componentes electrónicos y en Off para des-
conectarlos de la red eléctrica. El interruptor de red no influye en la toma
powerCON Link (véase también
●
10
Power-LED
En cuanto los componentes electrónicos reciben tensión, este LED se
Caution: Risk of electric shock! Do not open!
ilumina en verde.
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
●
11
Mains Input
La conexión a la red está diseñada como una toma
powerCON. Se suministra el cable de red eléctrica
correspondiente. Asegúrese de que el cable power-
CON encaje en su sitio y se bloquee presionándolo
y girándolo en el sentido de las agujas del reloj.
HK Audio is a brand of Stamer Musikanlagen GmbH
Para desbloquearlo, tire del dispositivo de bloqueo
Sub 118
Magdeburger Str. 8 • 66606 St. Wendel • Germany
del conector powerCON hacia el cable y gírelo en
sentido contrario a las agujas del reloj.
Power
9
●
12 Link
Esta salida puede utilizarse para suministrar alimentación
hasta a tres cajas acústicas LINEAR adicionales con una
conexión powerCON. Esta toma está permanentemente
conectada a la entrada de red y no se ve afectada por
el interruptor de encendido. Lleva tensión en cuanto la
entrada de red se conecta a un cable con corriente. Por lo
tanto, ¡es importante que los aparatos que se vayan a co-
nectar estén apagados antes de conectarlos a esta salida!
●
13
Auto Sleep
Utilice este botón empotrado para activar y desactivar el modo de reposo
automático de ahorro de energía. El altavoz sale de fábrica con el botón
de reposo automático pulsado para activar este modo. Esta función pone
los componentes electrónicos en modo de reposo automático cuando
pasan cuatro horas y media sin que el altavoz registre una señal de audio,
se envíen datos a los puertos de red o se accione un botón o knob de los
componentes electrónicos. La única forma de despertarlo es apagando
y volviendo a encender el botón Power o conectando una señal de audio
analógica a la entrada.
Atención: No es posible la activación a través de las tomas de red.
La desactivación de la función Auto Sleep solo puede utilizarse por medio
del interruptor encastrado (no presionado).
●
12
).
Mains Input Link
100-240 V~ 50-60 Hz 100-240 V~ 50-60 Hz
2.5 A @ 1/8 output power max. 10 A
Lock
4
11
L
1
Input
4
R
1
5
DSP Out
Serial No.
10
Power
Auto Sleep
On Off
13
Lock
12
2
Thru Gain
0 dB
3
2
–6 dB +6
