LINEAR 5 308 LTA 1.0
MK II

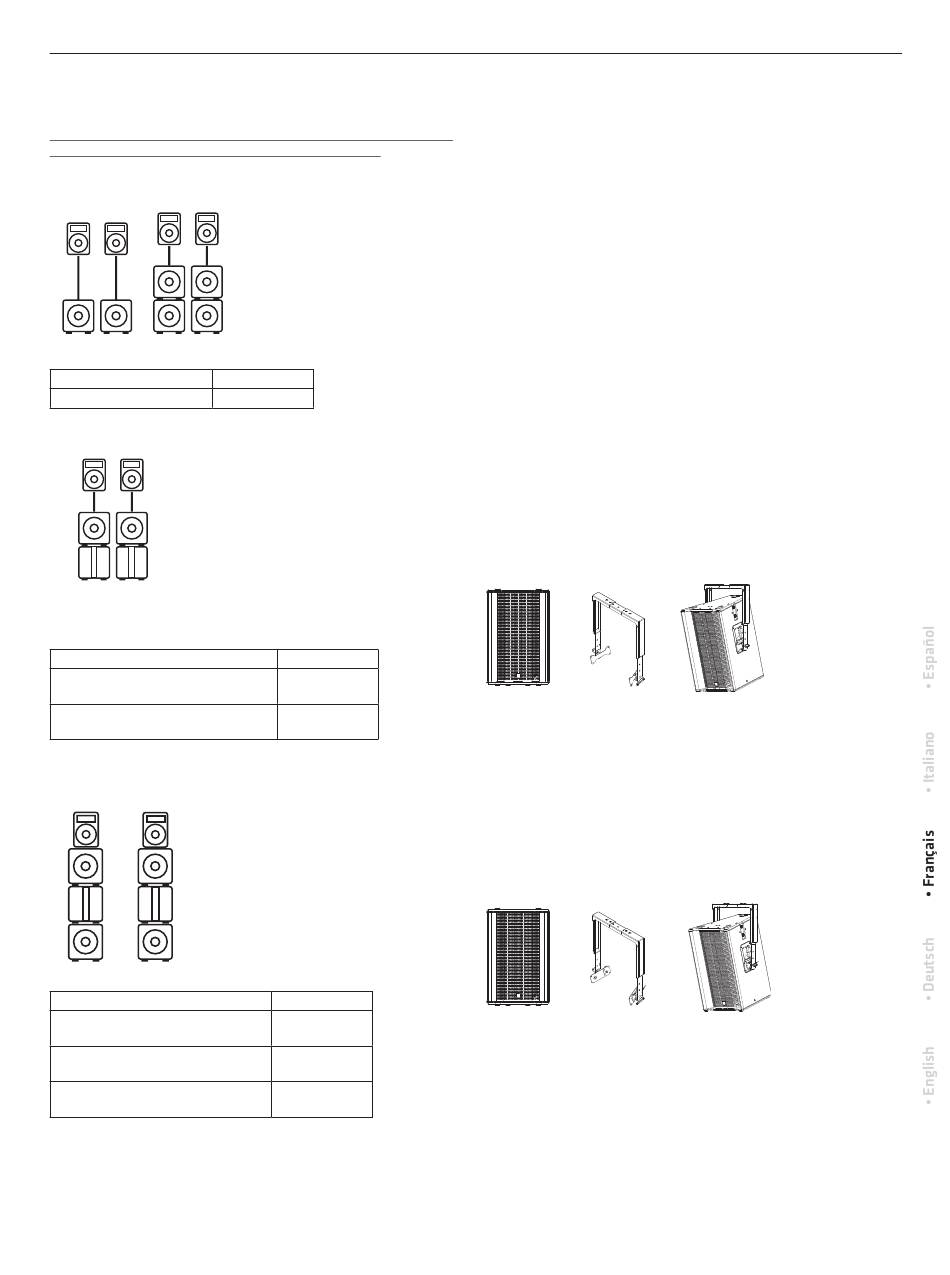

5 Exemples de systèmes
Pour garantir une image sonore aussi homogène que possible, le caisson
de graves doit être placé au centre, entre les deux satellites.
5.1 Montage sur mât
Presets :
LINEAR 5
308 LTA
MK II
LINEAR 5
118 Sub HPA
MK II
5.2 Montage en configuration cardioïde 1:1
Système cardioïde avec mâts – les caissons de
graves du dessous sont dirigés vers l'arrière.
Presets :
LINEAR 5
308 LTA
MK II
LINEAR 5 118 Sub HPA – du
MK II
dessus
LINEAR 5 118 Sub HPA – du
MK II
dessous
5.3 Montage en configuration cardioïde 2:1
Système cardioïde par empi-
lage – les caissons de graves
centraux sont dirigés vers
l'arrière.
Presets :
LINEAR 5
308 LTA
MK II
LINEAR 5 118 Sub HPA – du
MK II
dessus
LINEAR 5 118 Sub HPA – du
MK II
milieu
LINEAR 5 118 Sub HPA – du
MK II
dessous
5.4 Combinaison avec les enceintes de la série LINEAR (par ex.
LINEAR 5 LTS A, LINEAR Sub 4000 A, etc.)
Pour combiner des unités de médiums/aigus LINEAR 5 LTS A existantes
ou d'autres enceintes LINEAR avec la LINEAR 5 MK II 308 LTA ou le
LINEAR 5 MK II 118 Sub HPA, il est nécessaire d'utiliser le logiciel DSP
CONTROL. Ainsi, il est possible de traiter soit l'enceinte elle-même avec le
37
preset Remote, soit la sortie DSP Out, en fonction de la combinaison de
Au lieu de placer les enceintes de
médiums/aigus sur des trépieds, un
mât à filetage M20 peut être vissé dans
l'embase M20 du caisson de graves
LINEAR 5 118 Sub HPA.
MK II
Stand Alone
Front
Stand Alone
Front
Cardioid 1:1
Stand Alone
Front
Cardioid 2:1
Front
l'application. Vous trouverez une sélection de combinaisons possibles avec
les réglages décrits et les presets correspondants sur www.hkaudio.com et
la page produit concernée.
6 Accessoires optionnels de HK Audio
Pour les modèles LINEAR 5 MK II 308 LTA et 118 Sub HPA, HK Audio
propose des housses de protection. Celles-ci protègent l'enceinte pendant
le transport. Des accessoires intelligents d'empilage et d'accrochage sont
également disponibles.
Une housse RCS (Rain-Cover-Set), qui protège l'électronique des 308 LTA et
118 Sub HPA de la pluie, est fournie d'origine.
Vous trouverez de plus amples informations sur les accessoires LI-
NEAR 5 dans la page des produits LINEAR 5
MK II
TB-45N
Code article 1007778
Le TB-45NQ est un étrier d'orientation pour le montage d'une LI-
NEAR 5 MK II 308 LTA sur des ponts de scène, des plafonds, des fixations
murales, des poutres et des trépieds. Une orientation flexible, verticale et
horizontale, est possible. Cette variante est recommandée pour les instal-
lations fixes.
CMU (charge maximale d'utilisation) : 70 kg /selon DGUV-V 17 : 35 kg
Détail de la livraison : 2 pièces
+ =
TB-45NQ
Code article 1007779
Le TB-45NQ est un étrier d'orientation avec des goupilles de libération
rapide pour le montage d'une LINEAR 5 MK II 308 LTA sur des ponts de
scène, des plafonds, des fixations murales, des poutres et des trépieds. Une
orientation flexible, verticale et horizontale, est possible. Cette variante est
recommandée pour une utilisation mobile.
CMU (charge maximale d'utilisation) : 70 kg /selon DGUV-V 17 : 35 kg
Détail de la livraison : 2 pièces
+
=
TB-HES Headstack Extension Set
Code article 1007524
Le Headstack Extension Set est l'extension du TB-45N ou du TB-45NQ
permettant de garantir le maintien d'un headstack LINEAR 5 MK II 308 LTA
par le bon centre de gravité et le bon point d'inclinaison. Les bras du TB-45
sont prolongés par le TB-HES et la fixation au headstack se fait aux points
de vissage libres des pattes coulissantes des enceintes LINEAR 5 MK II
308 LTA.
Détail de la livraison : kit pour deux étriers d'orientation
de www.hkaudio.com.
