Recomendamos la siguiente confi guración del sistema en aplicaciones de
apilamiento:

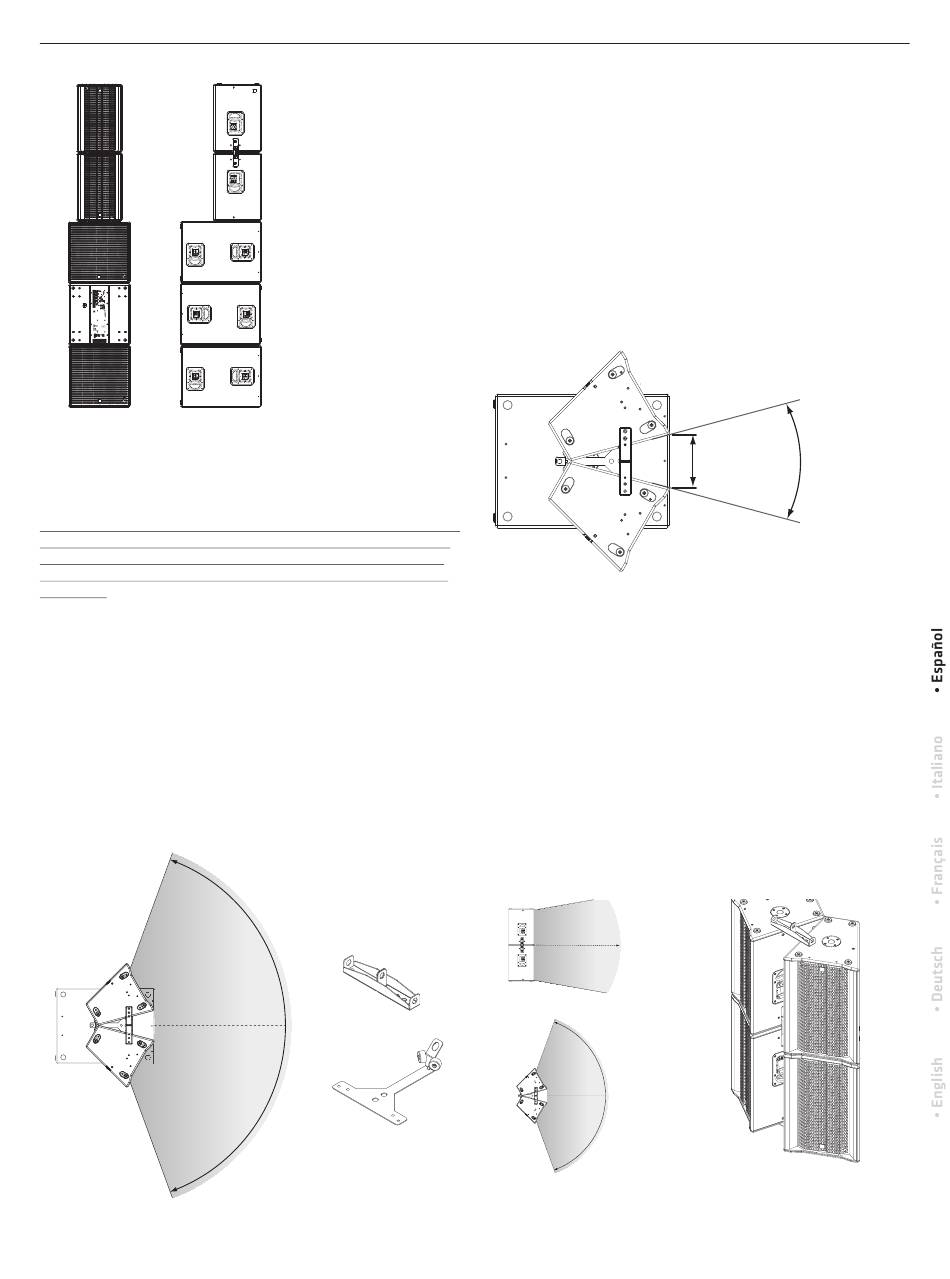

Con tres subwoofers LINEAR 5 MK II 118 Sub HPA colocados uno encima del
otro, el headstack formado por dos LINEAR 5 MK II 308 LTA se coloca en el
centro del subwoofer superior (fi g. 6).
¡Atención! Asegure una protección adicional contra la inclinación de la pila
de altavoces, por ejemplo utilizando un perno roscado M20 (diámetro 35
mm) con una longitud mínima de 50 mm. Atorníllelo a la rosca M20 del
subwoofer y coloque sobre él la brida de altavoz del LINEAR 5 MK II 308
LTA inferior.
También existe la opción estándar en la industria de asegurar el cabezal
mediante correas de amarre.
Cluster
La colocación de dos LINEAR 5 MK II 308 LTA uno junto al otro para formar
un racimo o cluster amplía el ángulo de dispersión horizontal hasta apro-
ximadamente 140°. Esto requiere un ángulo de apertura del clúster de 30°
(aproximadamente 24 cm, véase la fi g. 7). Esto es importante para mini-
mizar la cancelación de fase o las elevaciones en la respuesta en frecuencia
(efectos de fase) (Fig. 8). Se recomienda el uso de un clúster cuando se
requiera una amplia dispersión horizontal. El MCT incorporado permite una
agrupación acústicamente correcta.
70°
70°
(Fig. 7)
63
Fig. 6
140°
Para implementar esta aplicación en las operaciones de aparejo, se dispone
opcionalmente de un conjunto formado por un Pick Point y un Cluster Plate.
Ofrece tres puntos de enganche para sujetar eslingas y dispositivos de su-
jeción (por ejemplo, cables de acero o eslingas redondas). Al mismo tiempo,
protege contra el deslizamiento horizontal involuntario de los altavoces y
ofrece la ventaja de una conexión rígida entre las dos cajas.
Recomendamos la siguiente confi guración del sistema en aplicaciones de
apilamiento:
Si se colocan tres LINEAR 5 MK II 118 Sub HPA uno encima del otro, el clús-
ter se coloca centrado en el subwoofer superior utilizando la placa de doble
brida DFP o la placa de clúster Pick-Point PP-CP (fi g. 8). La placa del cluster
también debe fi jarse a la brida M20 del subwoofer con un tornillo M20 o con
la "HK Audio Tilt Unit", por ejemplo.
Lo mismo ocurre cuando se utiliza el "cluster headstack".
(Fig. 8)
Para mayor seguridad, también existe la opción estándar en la industria de
asegurar el clúster mediante correas de amarre.
Headstack Cluster
Un "headstack cluster" es la etapa de expansión más grande del LINEAR 5
MK II 308 LTA. La combinación de headstack y cluster se recomienda cuando
se requiere una gran profundidad de cobertura sonora con una amplia
dispersión horizontal simultánea. El resultado es una dispersión horizon-
tal de 140° y una dispersión vertical de +10°/-10° (Fig. 9). El uso del PP-CP
garantiza la fi jación del ángulo de clúster correcto para un anillo de clúster
acústicamente correcto. Al mismo tiempo, el PP-CP proporciona los puntos
de aparejo para aparejar el grupo de 4 utilizando un cable de acero o una
cadena.
+10°
–10°
70°
140°
70°
(Fig. 9)
approx.
24 cm /
30°
9 1/2"
