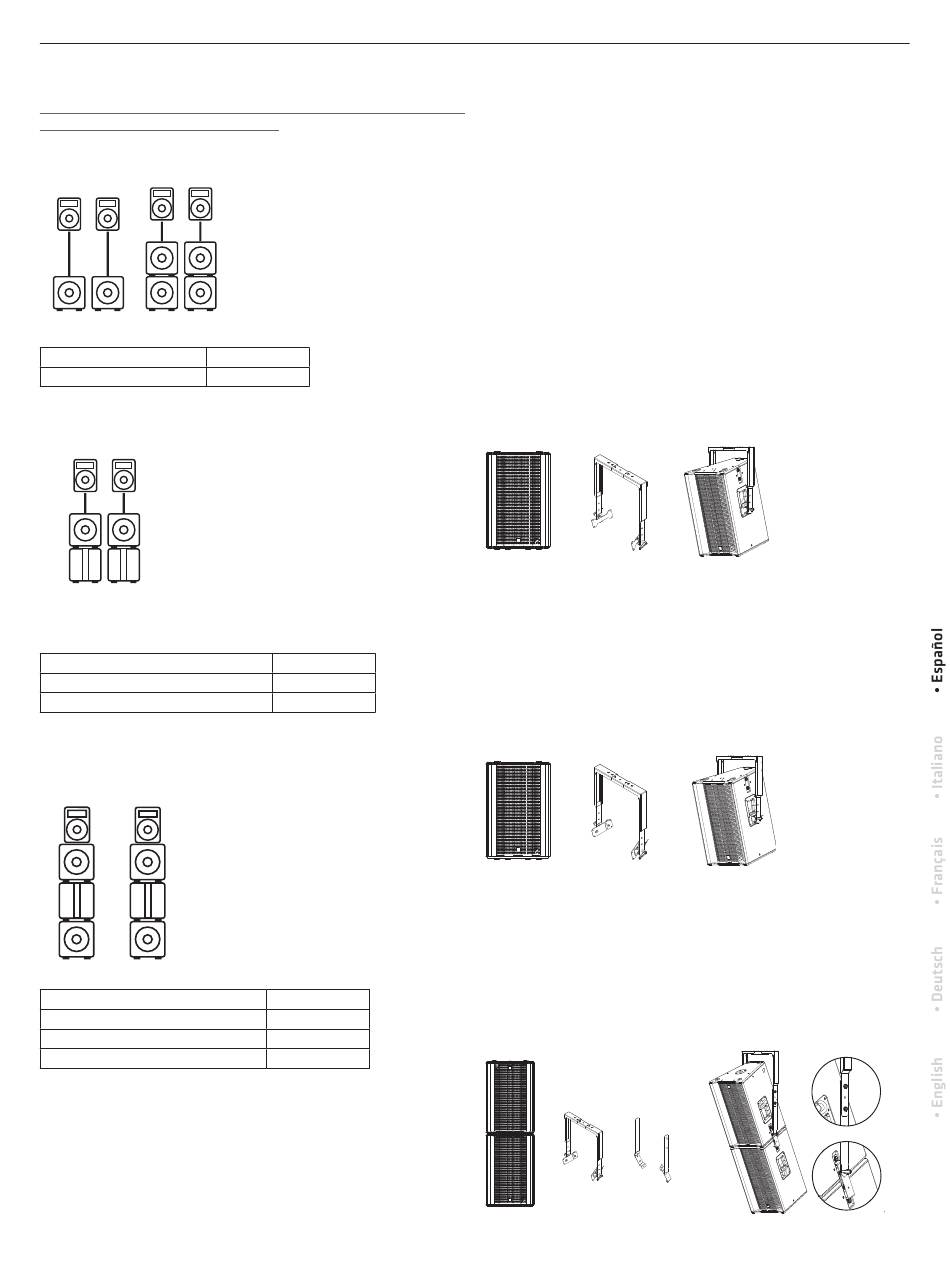

5 Ejemplos del sistema
Para garantizar una imagen lo más equilibrada posible, centre el subwoofer
entre las dos unidades de medios/agudos.
5.1 Instalación con la barra distanciadora
Presets:
LINEAR 5
308 LTA
MK II
LINEAR 5
118 Sub HPA
MK II
5.2 Configuración de un sistema cardioide 1:1
Sistema cardioide con un mástil de altavoz. Los
subwoofers inferiores están orientados hacia
atrás.
Presets:
LINEAR 5
308 LTA
MK II
LINEAR 5 118 Sub HPA – superior
MK II
LINEAR 5 118 Sub HPA – inferior
MK II
5.3 Configuración de un sistema cardioide 2:1
Presets:
LINEAR 5
308 LTA
MK II
LINEAR 5 118 Sub HPA – superior
MK II
LINEAR 5 118 Sub HPA – medio
MK II
LINEAR 5 118 Sub HPA – inferior
MK II
5.4 Combinación con altavoces de la serie LINEAR (por ejemplo,
LINEAR 5 LTS A, LINEAR Sub 4000 A, etc.)
Para combinar las unidades de medios/agudos LINEAR 5 LTS A existentes
u otros altavoces LINEAR con LINEAR 5 MK II 308 LTA o LINEAR 5 MK II
118 Sub HPA, es necesario utilizar el software DSP CONTROL. Esto permite
editar el propio altavoz a través del Remote Preset o de la salida DSP para
adaptarlo a la combinación de aplicaciones. Encontrará una selección de
posibles combinaciones con los ajustes descritos y los presets correspon-
dientes en www.hkaudio.com y en la página del producto correspondiente.
65
Si desea colocar las unidades de
medios/agudos en mástiles de altavoz
en lugar de soportes, sólo tiene que
atornillar un mástil con rosca M20 en el
soporte para mástil M20 del LINEAR 5
118 Sub HPA.
MK II
Stand Alone
Front
Stand Alone
Front
Cardioid 1:1
Configuración cardioide como
pila completa. Los subwoo-
fers medios están orientados
hacia atrás.
Stand Alone
Front
Cardioid 2:1
Front
6 Accesorio opcional de HK Audio
HK Audio ofrece cubiertas protectoras para los modelos LINEAR 5 MK II 308
LTA y 118 Sub HPA. Estas protegen el altavoz durante el transporte. También
dispone de ingeniosos accesorios de apilamiento y aparejo.
El altavoz se suministra con un Rain Cover Set RCS, que protege de la lluvia
los componentes electrónicos del 308 LTA y del 118 Sub HPA.
Visite las páginas de producto de LINEAR 5 MK II en www.hkaudio.com para
obtener más información de los accesorios de LINEAR 5 MK II.
TB-45N
Número de pieza 1007778
El TB-45NQ es un soporte de inclinación para montar el LINEAR 5 MK II
308 LTA en barras de truss, techos, soportes de pared, vigas y en trípode.
Es posible una alineación vertical y horizontal flexible. Se recomienda esta
variante para las instalaciones.
WLL: 70 kg / según la DGUV-V 17: 35 kg
Volumen de suministro: 2 uds.
+
TB-45NQ
Número de pieza 1007779
El TB-45NQ es un soporte de inclinación con pasadores de liberación rápida
para montar el LINEAR 5 MK II 308 LTA en barras de truss, techos, soportes
de pared, vigas y en trípodes. Es posible una alineación vertical y horizontal
flexible. Esta variante se recomienda para uso móvil.
WLL: 70 kg / según la DGUV-V 17: 35 kg
Volumen de suministro: 2 uds.
+
TB-HES Headstack Extension Set
Número de pieza 1007524
El Headstack Extension Set es la extensión del TB-45N ó
TB-45NQ para alojar un headstack LINEAR 5 MK II 308 LTA en el centro de
gravedad y punto de inclinación correctos. El TB-HES prolonga los laterales
del TB-45 y se conecta al cabezal en los puntos de atornillado libres de las
placas deslizantes de los altavoces LINEAR 5 MK II 308 LTA.
Volumen de suministro: Juego para dos soportes basculantes
+ +
=
=
=
