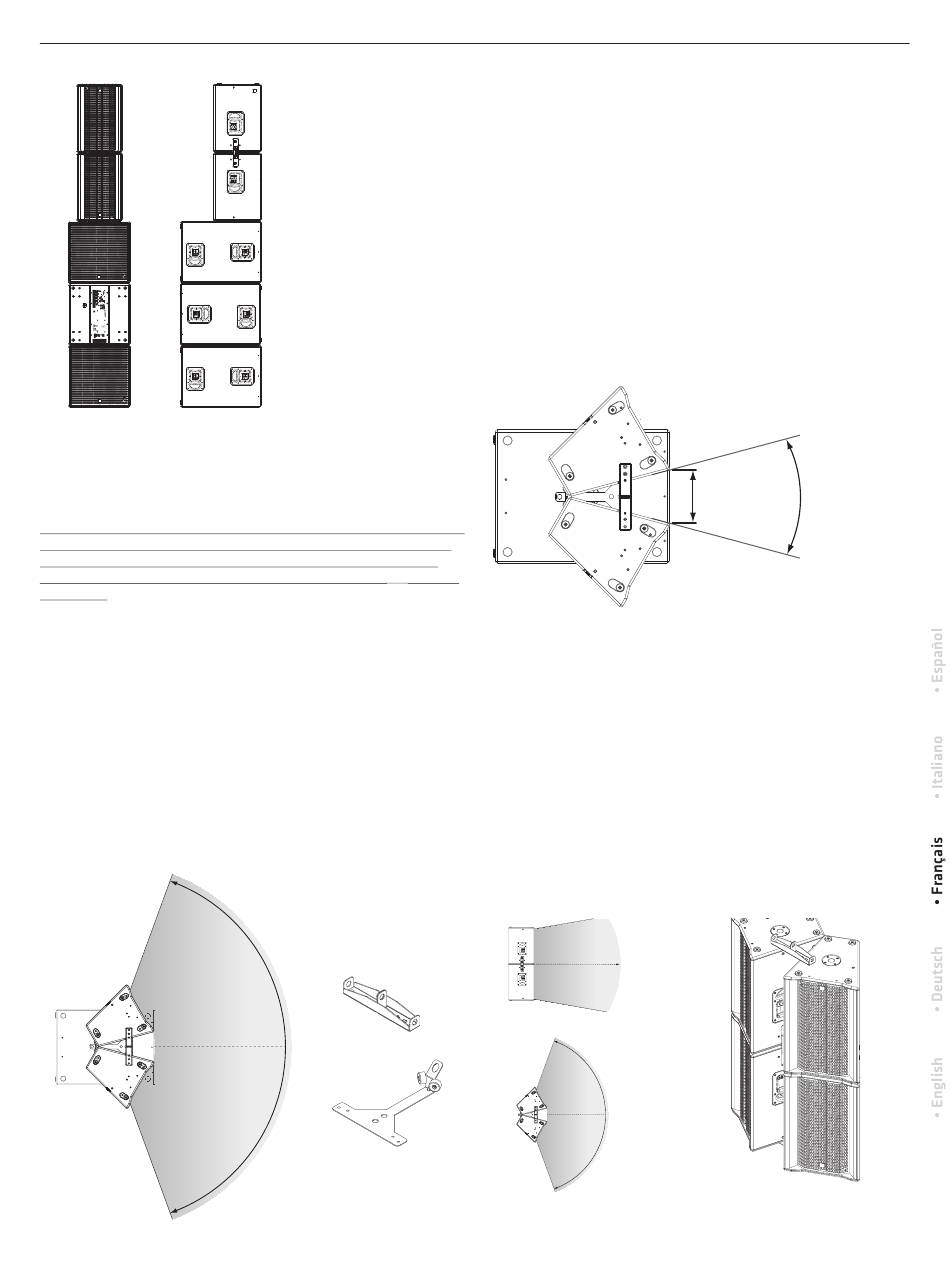

Nous recommandons la structure de système suivante en cas d'empilage :
Si trois caissons de graves LINEAR 5
uns au-dessus des autres, le headstack composé de deux LINEAR 5
308 LTA est placé au centre du caisson de graves du haut (fi g. 6).
Attention ! Assurez en outre la protection anti-basculement du headstack,
par exemple au moyen d'un boulon fi leté M20 (d'un diamètre de 35 mm)
d'une longueur minimale de 50 mm. Vissez-le dans le fi letage M20 du
caisson de graves et placez-y la patte de l'enceinte LINEAR 5
du dessous.
En outre, il est possible de sécuriser le headstack à l'aide de sangles d'arri-
mage, une option courante dans ce secteur.
Cluster
Placer deux LINEAR 5
308 LTA côte à côte pour former un cluster
MK II
élargit l'angle de dispersion horizontale pour atteindre environ 140°. Pour
cela, il faut que l'angle d'ouverture du cluster soit de 30° (environ 24 cm,
voir fi g. 7). C'est important pour minimiser les annulations ou les accentua-
tions de réponse en fréquence (eff ets de déphasage) (fi g. 8). L'utilisation
d'un cluster est recommandée lorsqu'une large dispersion horizontale est
nécessaire. Grâce au MCT intégré, un cluster off rant un fonctionnement
acoustique correct est possible.
70°
70°
(Fig. 7)
35
Fig. 6
118 Sub HPA sont placés les
MK II
MK II
308 LTA
MK II
140°
Pour mettre en œuvre une telle application en suspension, un kit composé
d'un point d'accrochage (Pick-Point) et d'une plaque de cluster (Cluster
Plate) est disponible en option. Il off re trois points d'ancrage pour la fi xation
d'élingues et de dispositifs de sécurité (par ex. des câbles en acier ou des
élingues rondes). En même temps, il protège contre un glissement horizon-
tal involontaire des enceintes et a l'avantage d'off rir une liaison rigide entre
les deux enceintes.
Nous recommandons la structure de système suivante en cas d'empilage :
Pour trois LINEAR 5
118 Sub HPA placés les uns au-dessus des autres,
MK II
le cluster est placé au centre du caisson de graves du haut en utilisant la
plaque à double patte DFP ou la plaque d'accrochage de cluster PP-CP (Pick-
Point/Cluster Plate, fi g. 8). La plaque de cluster doit être fi xée en plus avec
une vis M20 ou par exemple la béquille d'inclinaison « HK Audio Tilt Unit »
sur l'embase M20 du caisson de graves.
Il en va de même pour une application de type « cluster headstack ».
(Fig. 8)
Pour une sûreté supplémentaire, il est possible de sécuriser le cluster à
l'aide de sangles d'arrimage, une option courante dans ce secteur.
Cluster headstack
Un cluster headstack représente le plus grand niveau d'extension des
LINEAR 5
308 LTA. La combinaison d'un headstack et d'un cluster est
MK II
recommandée lorsqu'une grande profondeur de couverture est requise
en même temps qu'une large dispersion horizontale. On obtient ainsi une
dispersion horizontale sur 140° et verticale sur +10°/−10° (fi g. 9). En utilisant
la PP-CP, l'angle correct est fi xé pour une bonne acoustique du cluster. En
même temps, la PP-CP off re les points d'accrochage pour suspendre un
cluster de 4 enceintes au moyen d'un câble en acier ou d'une chaîne.
+10°
–10°
70°
140°
70°
(Fig. 9)
approx.
24 cm /
30°
9 1/2"
