ATB AQUAMAX BASIC Betriebsanleitung Seite 21

Betriebsanleitung AQUAMAX
ACHTUNG: Bei einem potentialfreien Kontakt handelt es sich lediglich um einen „Schalter" und
nicht um eine direkte Spannungsversorgung für die externe Signaleinrichtung!
Zum Anschluss des Kontaktes brechen Sie bitte vorsichtig die Vorstanzung im Gehäuse heraus
und führen das Kabel durch eine geeignete Verschraubung der Größe M16 ein, um den
Schutzgrad des Gehäuses zu erhalten.
©

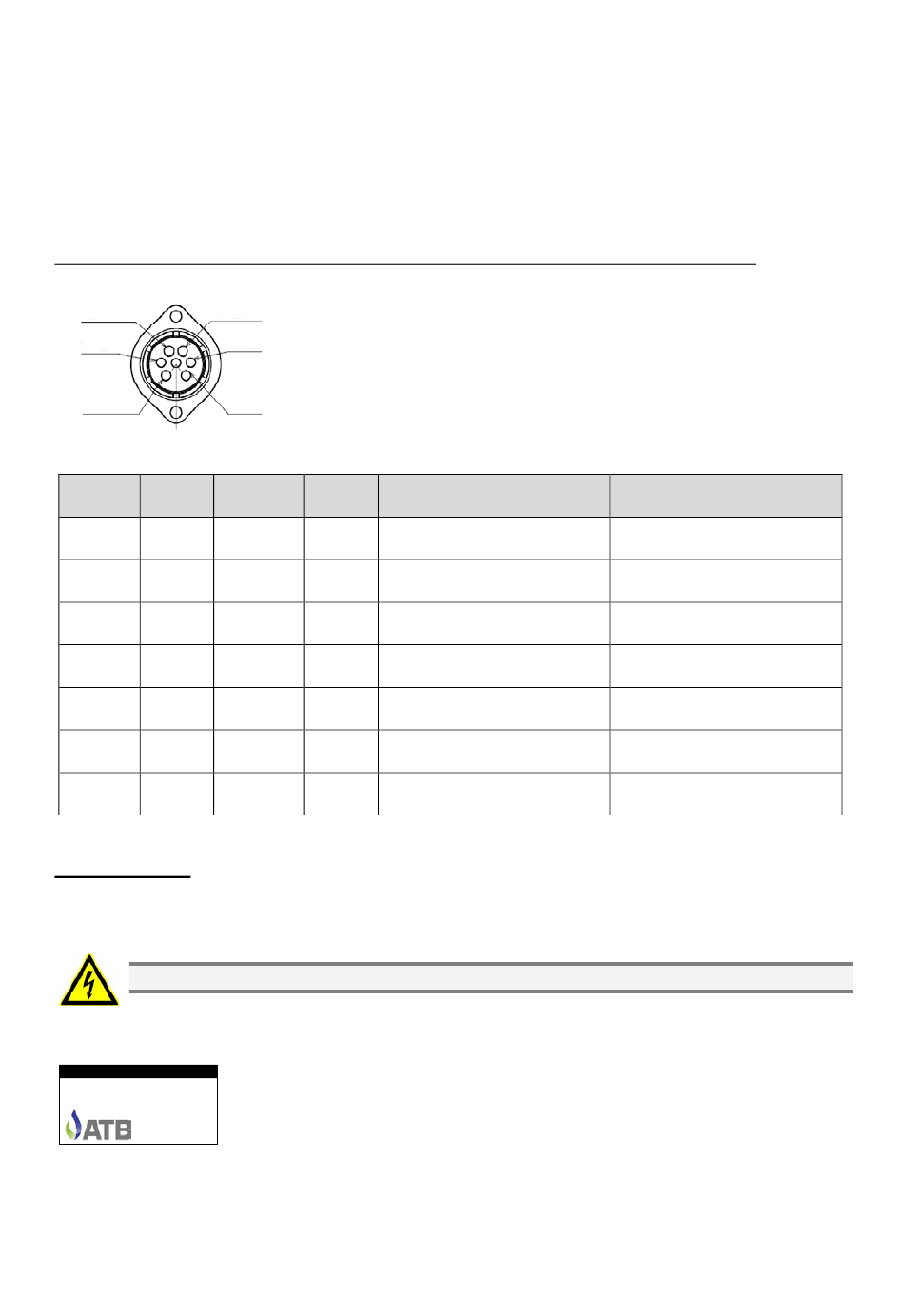

ATBcontrol 3 – Belegung der Anschlussbuchse (Draufsicht Gehäuseaußenseite)
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin
Farbe Lötstelle AC/DC
Stecker
1 blau
2 schwarz
3 braun
4 violett
5 orange
weiß
6
(blau)
gelb/
7
grün
USB-Anschluss
Sie haben die Möglichkeit über den USB-Anschluss (z.B. mittels USB-Stick) die Logbuchdaten
auszulesen. Hierzu öffnen Sie die Steuerung und stecken Sie den USB-Stick in die dafür vorgese-
hene Buchse.
ACHTUNG! Spannungsführende Bauteile. Durchführung nur durch Fachpersonal!
Ist das Gerät bereit erfolgt ein Tonsignal. Auf dem Display muss das Info-Fenster zu sehen sein.
1.0 Info
.
ATBcontrol 3 Connect
AQUAMAX CLASSIC
EW4
1.10.26
1000
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0210 / Stand: 30.08.2024 / Seite 21 von 36
® BASIC/CLASSIC
Pin 2
Pin 1
Funktion
CLASSIC/PRIMO
230V
N Nullleiter (Netz)
AC
230V
T1.3 Phase Belüfter
AC
230V
T1.1 Phase Schlammpumpe
AC
230V
T1.2 Phase Klarwasser
AC
230V
IN1 Schwimmer 12V Zuführung Schwimmer 12V Zuführung
DC
230V
N Schwimmer Rückführung
DC
PE PE PE-Schutzleiter
Drücken Sie gleichzeitig die ▲- und OK- Tasten. Ein erneutes Tonsignal
zeigt die erfolgreiche Datenübertragung an. Die Daten können anschließend
als Excel-Datei ausgelesen werden.
Funktion
BASIC
Nullleiter (Netz)
Phase Belüfter
Null Klarwasser
Phase Klarwasser
Schwimmer Rückführung
PE-Schutzleiter
