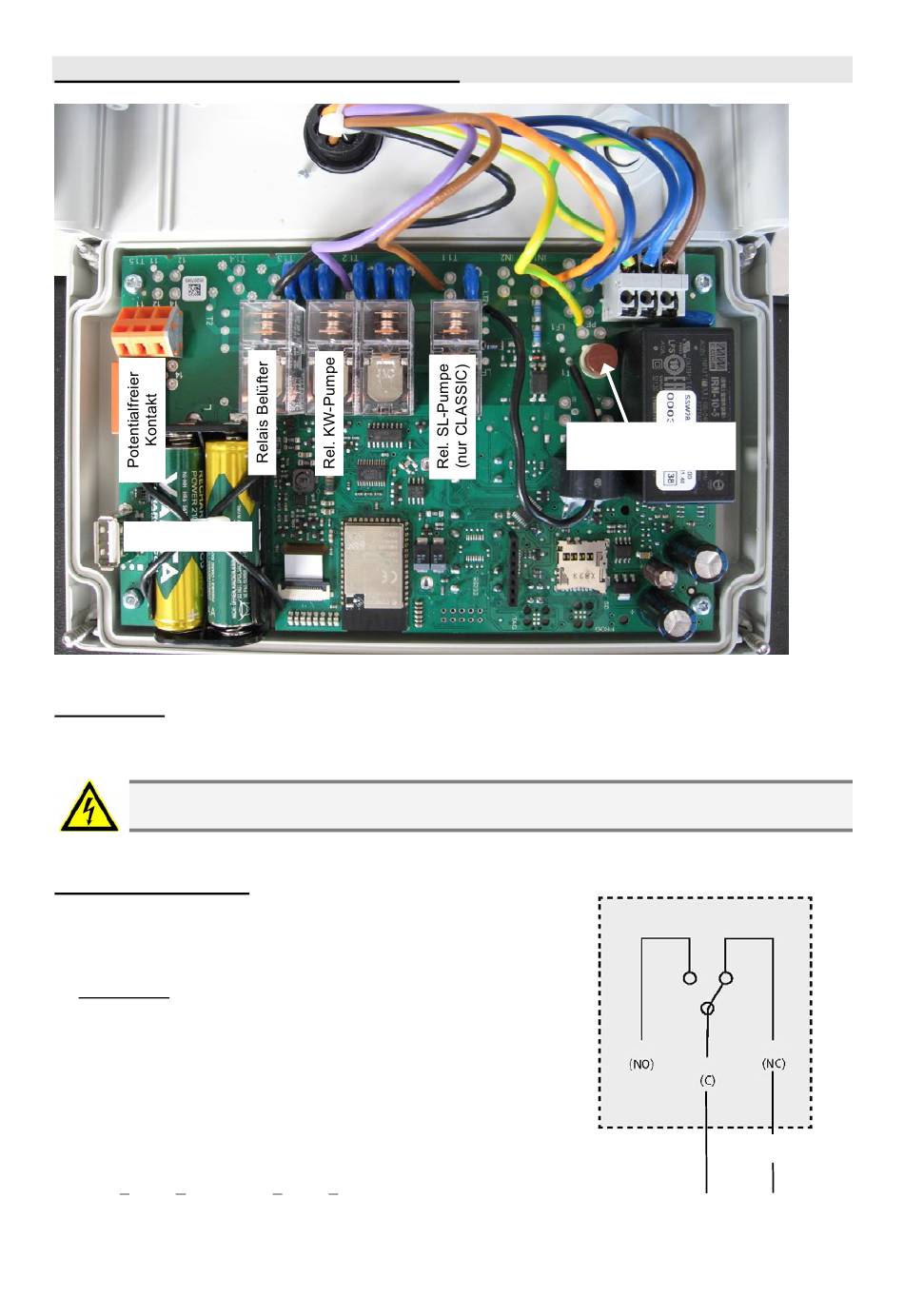

3 Connect Steuerplatine

USB-Anschluß

Sicherungen

Die Steuerung verfügt über eine gesockelte Stecksicherung der Bauart TR5. Die Sicherung lässt

sich mit einer Spitzzange austauschen.

Sollte ein Sicherungstausch erforderlich sein, ist die Steuerung unbedingt vorher

vom Netz zu trennen!

Die Steuerung verfügt über einen Kontakt, der als Wechsler aus-

geführt ist, z.B. zum Anschluss externer Signalgeber (Warnlam-

pe, Hupe).

Bei aktiviertem Kontakt und angeschlossener Netzspannung ist

im fehlerfreien Zustand der Wechslerkontakt auf NO* (14) ge-

schaltet. Im Fehlerfall (auch bei einem Spannungsausfall) und

manuell im Handbetrieb schaltet der Kontakt auf NC* (12).

Signaleinrichtungen sind daher an NC (12) anzuschließen, die

Spannungsversorgung an C* (11).

Wird eine separate Alarmmeldung bei Spannungsausfall ge-

wünscht, ist eine von der Spannungsversorgung für die Steue-

rung unabhängige Spannungsquelle notwendig.

NO(14) = Normally Open; NC(12) = Normally Closed; C/CO(11) = gemeinsamer Leiter

ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /

Art.-Nr.: 9060 0210 / Stand: 30.08.2024 / Seite 20 von 36

BASIC/CLASSIC

Aggregatesicherung:

T 6,3 A; 250 V

Schaltzustand im spannungsfreien

Zustand bzw. bei einer Störung.
