1.2 Beschreibung der Ausrüstung
Kemppi-Schweißgeräte MasterTig 235 AC/DC, 325 DC, 335 AC/DC und 425 DC sind für den professionellen industriellen
Einsatz konzipiert, mit Eigenschaften, die besonders für das Schweißen von Materialien wie Aluminium und Edelstahl
geeignet sind. Das Gerät besteht aus Stromquelle, Bedienpanel und Kühleinheit (optional). Die MasterTig Cooler M Küh-
leinheit wird beim flüssiggekühlten WIG-Schweißen mit MasterTig-Stromquelle verwendet. Die vielseitigen MasterTig-
Stromquellen eignen sich für E-Hand-Schweißen, WIG-Schweißen und gepulstes WIG-Schweißen sowohl mit Gleich-
strom (DC) als auch – je nach Modell – mit Wechselstrom (AC).
Verfügbare Stromquellenmodelle:
• MasterTig 235ACDC GM, mehrspannungs- und generatorkompatibel (230 A AC/DC)*
• MasterTig 325DC (300 A DC)
• MasterTig 325DC G, generatorkompatibel (300 A DC)*
• MasterTig 325DC GM, mehrspannungs- und generatorkompatibel (300 A DC)
• MasterTig 335ACDC (300 A AC/DC)
• MasterTig 335ACDC G, generatorkompatibel (300 A AC/DC)*
• MasterTig 335ACDC GM, mehrspannungs- und generatorkompatibel (300 A AC/DC)*
• MasterTig 425DC G, generatorkompatibel (400 A DC)*
* Eine spezielle VRD-Version (VRD = Leerlaufspannungsreduzierung), bei der die VRD-Funktion immer aktiviert und im
Panel verriegelt ist, ist ebenfalls erhältlich.
Bedienpanele:
• MTP23X Bedienpanel (DC, Folientastatur)
• MTP33X Bedienpanel (AC/DC, Folientastatur)
• Bedienpanel MTP35X (AC/DC, 7" TFT LCD-Display).

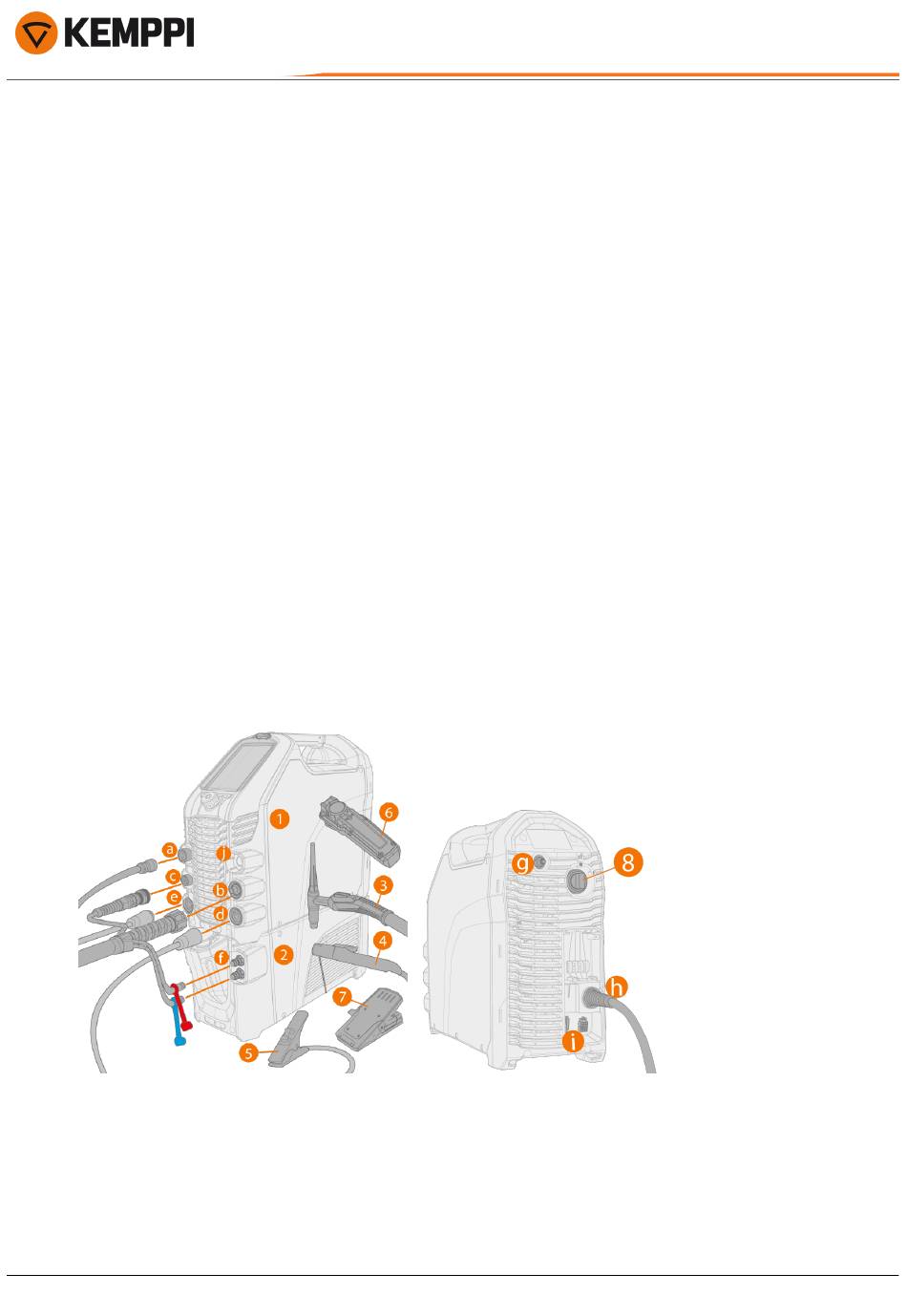

Maschine:
1. Stromquelle MasterTig 235/325/335/425
2. MasterTig Cooler M (optional)
3. WIG-Schweißbrenner
4. Elektrodenhalter
5. Massekabel und Masseklemme
6. Fernregler (kabelgebunden oder kabellos)
7. Fußpedal-Fernregler (kabelgebunden oder kabellos)
