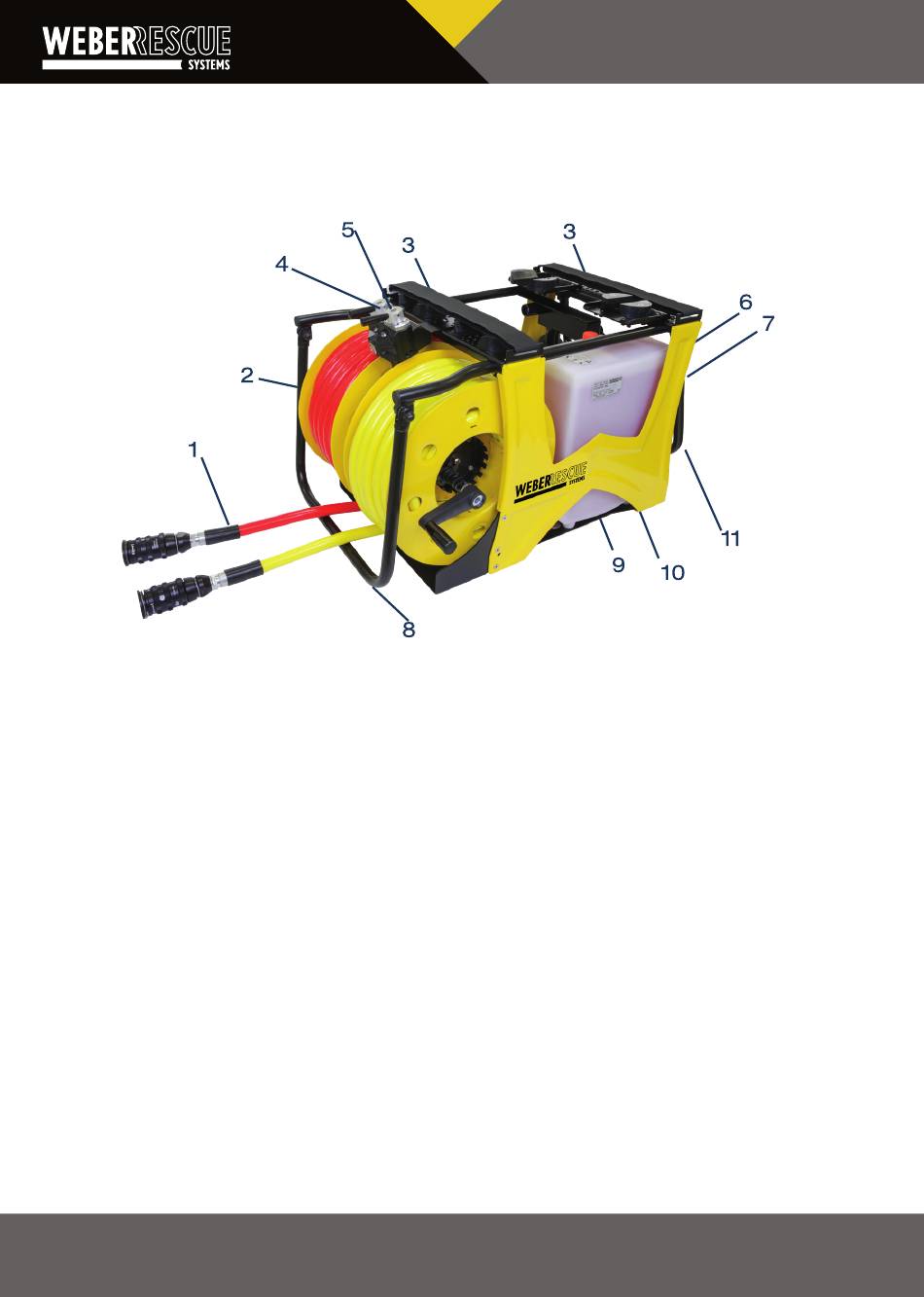

4 Aufbau und Funktion
4.1 Standardaggregart
1 Kupplung
2 Aufrollvorrichtung
3 Geräteablage
4 Schalthebel (roter Schlauch)
5 Schalthebel (gelber Schlauch)
6 Motor
Kurzbeschreibung:
Hydraulische Aggregate dienen dem Betrieb der zugehörigen hydraulischen Rettungs-
geräte. Sie stehen sowohl mit einem Elektromotor, als auch mit einem Verbrennungsmo-
tor zur Verfügung. Des Weiteren unterscheidet man Geräte mit und ohne eingebauter Schnel-
langriffshaspel sowie Kompaktaggregate.
Mit fast allen Aggregaten können zwei Geräte gleichzeitig betrieben werden oder ein
Gerät im Turbomodus. Auf der Schnellangriffshaspel befinden sich zwei Schläuche (als Schla-
uchpaar oder COAX-Schlauch erhältlich) mit je 15 oder 20 m Länge, die auch unter Druck
mühelos abgerollt werden können.
7 Stromanschluss
8 Tragegriff (vorne)
9 Hydrauliköltank
10 Gehäuse
11 Tragegriff (hinten)
