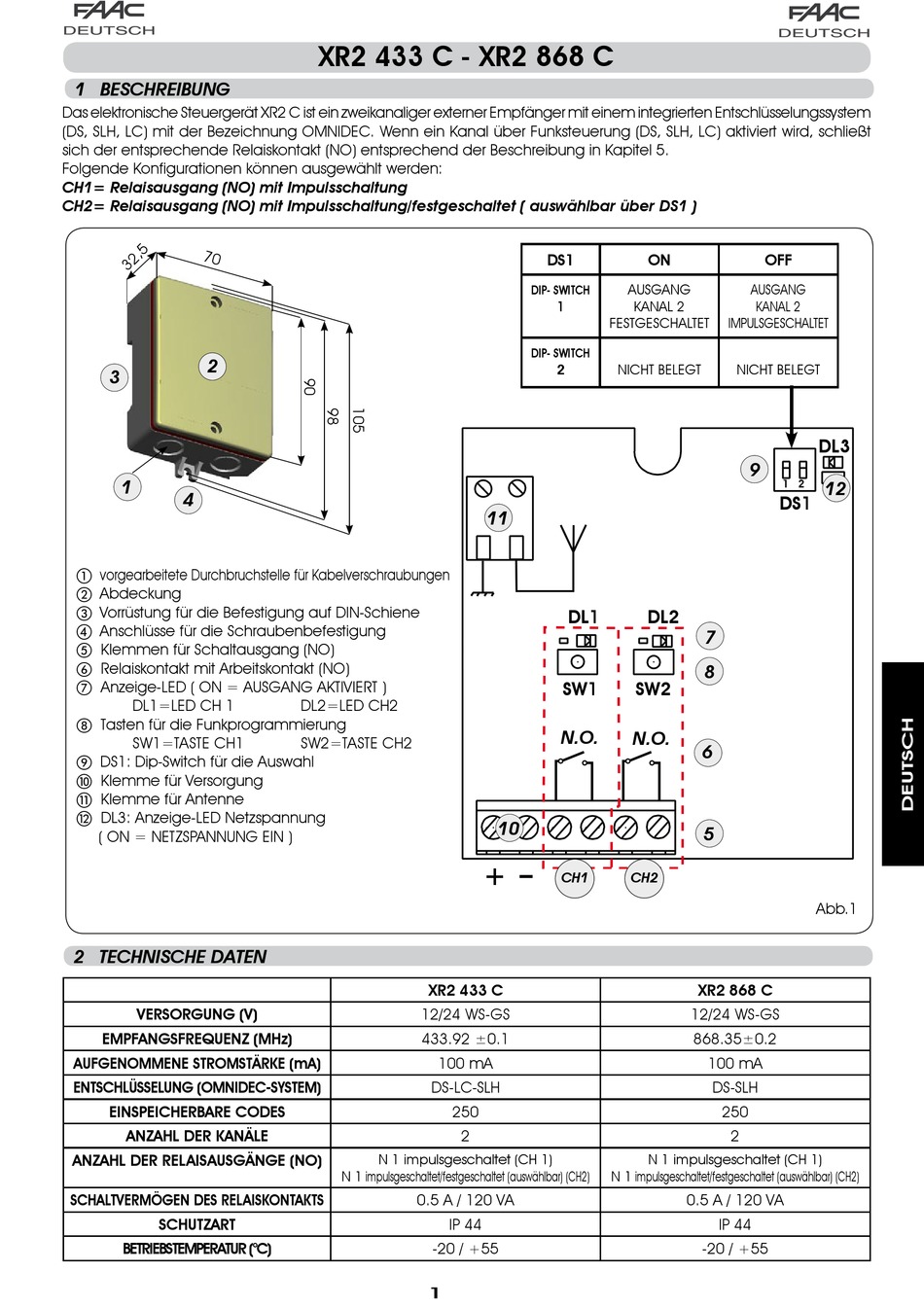

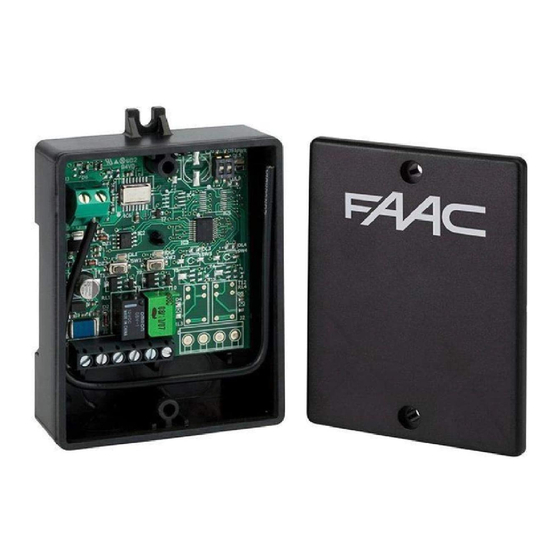

FAAC XR2 433 C Kurzanleitung

1 BESCHREIBUNG
Das elektronische Steuergerät XR2 C ist ein zweikanaliger externer Empfänger mit einem integrierten Entschlüsselungssystem
(DS, SLH, LC) mit der Bezeichnung OMNIDEC. Wenn ein Kanal über Funksteuerung (DS, SLH, LC) aktiviert wird, schließt
sich der entsprechende Relaiskontakt (NO) entsprechend der Beschreibung in Kapitel 5.
Folgende Konfigurationen können ausgewählt werden:
CH1= Relaisausgang (NO) mit Impulsschaltung
CH2= Relaisausgang (NO) mit Impulsschaltung/festgeschaltet ( auswählbar über DS1 )
2
b
3
1
4
a vorgearbeitete Durchbruchstelle für Kabelverschraubungen
b Abdeckung
c Vorrüstung für die Befestigung auf DIN-Schiene
d Anschlüsse für die Schraubenbefestigung
e Klemmen für Schaltausgang (NO)
f Relaiskontakt mit Arbeitskontakt (NO)
g Anzeige-LED ( ON = AUSGANG AKTIVIERT )
DL1=LED CH 1
h Tasten für die Funkprogrammierung
SW1=TASTE CH1
i DS1: Dip-Switch für die Auswahl
j Klemme für Versorgung
k Klemme für Antenne
l DL3: Anzeige-LED Netzspannung
( ON = NETZSPANNUNG EIN )
2 TECHNISCHE DATEN
VERSORGUNG (V)
EMPFANGSFREQUENZ (MHz)
AUFGENOMMENE STROMSTÄRKE (mA)
ENTSCHLÜSSELUNG (OMNIDEC-SYSTEM)
EINSPEICHERBARE CODES
ANZAHL DER KANÄLE
ANZAHL DER RELAISAUSGÄNGE (NO)
SCHALTVERMÖGEN DES RELAISKONTAKTS
SCHUTZART
BETRIEBSTEMPERATUR (°C)
XR2 433 C - XR2 868 C
DL2=LED CH2
SW2=TASTE CH2
XR2 433 C
12/24 WS-GS
433.92 ±0.1
100 mA
DS-LC-SLH
250
2
N 1 impulsgeschaltet (CH 1)
N 1 impulsgeschaltet/festgeschaltet (auswählbar) (CH2)
0.5 A / 120 VA
IP 44
-20 / +55

DS ON
AUSGANG
DIP- SWITCH
 KANAL 2
FESTGESCHALTET
DIP- SWITCH
NICHT BELEGT
2
11
DL DL2
SW SW2
N.O.
N.O.
10
+
CH1 CH2
N 1 impulsgeschaltet (CH 1)
N 1 impulsgeschaltet/festgeschaltet (auswählbar) (CH2)
OFF
AUSGANG
KANAL 2
IMPULSGESCHALTET
NICHT BELEGT
DL3
9
 2 12
DS
7
8
6
5
Abb.1
XR2 868 C
12/24 WS-GS
868.35±0.2
100 mA
DS-SLH
250
2
0.5 A / 120 VA
IP 44
-20 / +55
