PT
Assegurar que os suportes
estão bem fixados. Se
necessário, colocar as ripas

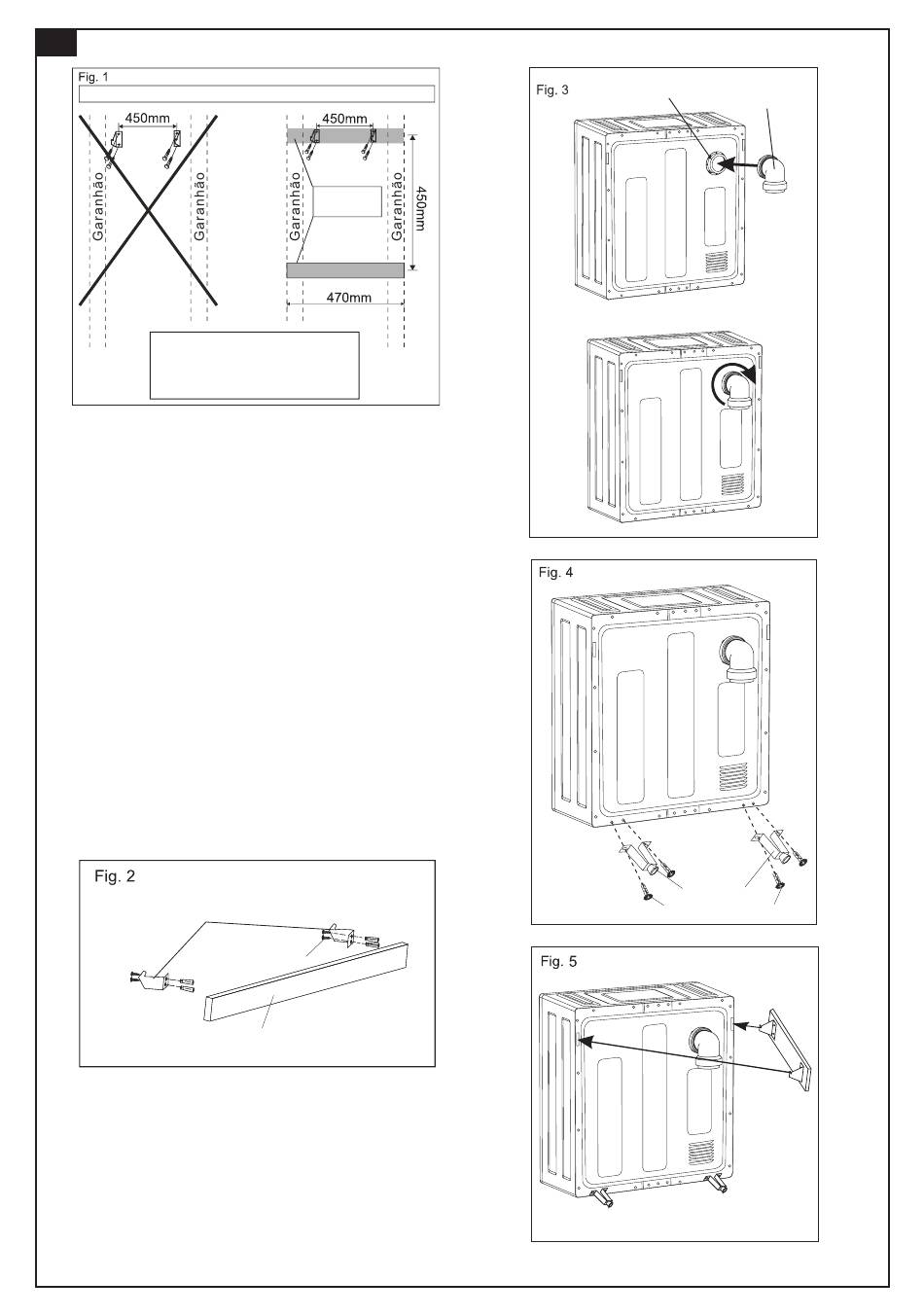

3. para instalar o gancho de suspensão na
madeira, comece pela Fig. 2.
4. Alinhe os ganchos de suspensão e
aperte bem os parafusos.
5. Ajustar a direção do conetor de escape
e, em seguida, fixar o conetor de escape
ao conetor (consultar a Fig. 3).
6. Rode o conetor de escape no sentido
dos ponteiros do relógio, até que este se
insira na ranhura do conetor.
7. Utilizando os parafusos de 4 x 12 mm
(fornecidos), fixe os dois espaçadores
(consulte a Fig. 4).
8. Com a ajuda de outra pessoa, monte a
máquina de secar roupa no suporte de
parede (consulte a Fig. 5).
Gancho de suspensão
Parafusos de 25 mm
de comprimento
Madeira (não incluída)
Este aparelho não deve ser ventilado para
uma chaminé, parede, teto, sótão, espaço
de rastejamento ou qualquer espaço
escondido no interior do edifício.
Só são permitidas condutas metálicas
rígidas ou flexíveis para a ventilação.
Teto
25x75mm
Madeira
de madeira
Base do conetor
Parafusos longos de 12 mm
49
Conector de escape
espaçadores
