- Seite 1 Bedienungsanleitung PM-41 Dualer USB-A- & USB-C®-Tester Best.-Nr. 2381861 Operating Instructions PM-41 Dual USB-A & USB-C® Tester Item no: 2381861 Mode d’emploi Testeur double USB-A et USB-C® PM-41 N° de commande 2381861 Gebruiksaanwijzing PM-41 Dubbele USB-A & USB-C® tester Bestelnr.: 2381861...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ....................Herunterladen von Bedienungsanleitungen..........Bestimmungsgemäße Verwendung............Lieferumfang..................... Symbolerklärung..................Sicherheitshinweise .................. Allgemein..................Handhabung................. Betriebsumgebung ............... Bedienung ..................Angeschlossene Geräte............... Produktübersicht..................Anschluss ....................Vor dem Testen ..................10 Bedienung....................10.1 Überwachung der Daten in Echtzeit..........10.2 Anzeigen verschiedener Parameter..........10.3 Daten speichern ................ -
Seite 3: Einführung
1 Einführung Wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 2 Herunterladen von Bedienungsanleitungen Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR- Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuel- le Versionen, wenn verfügbar). -
Seite 4: Lieferumfang
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforde- rungen. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbau- en und/oder verändern. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie si- cher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. -
Seite 5: Allgemein
6.1 Allgemein ■ Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. ■ Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. ■ Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sons- tiges Fachpersonal. -
Seite 6: Angeschlossene Geräte

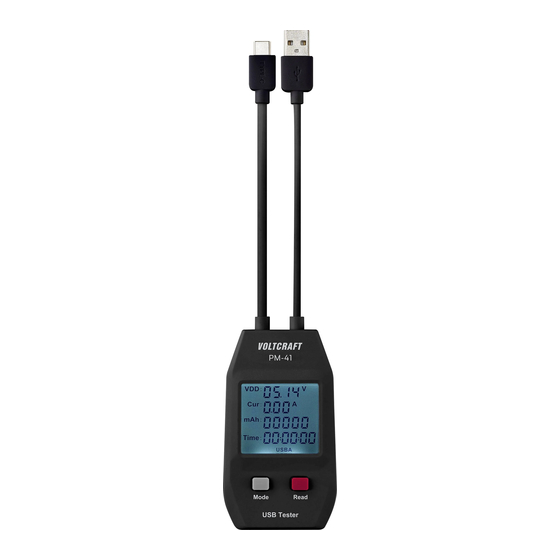

6.5 Angeschlossene Geräte ■ Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird. 7 Produktübersicht USB-A-Eingang USB-C®-Eingang Display Read: Taste Lesen USB-A-Ausgang USB-C®-Ausgang Mode: Modus-Taste 8 Anschluss ■ Identifizieren Sie die Eingangs-/Ausgangsmarkierungen auf dem Prüfgerät und dem Produkt, bevor Sie Anschlüsse herstellen. -
Seite 7: Vor Dem Testen
9 Vor dem Testen ■ Überprüfen Sie die Eingangsspannung des zu prüfenden Produkts. ■ Beschädigungsgefahr! Die Spannung am Tester darf 25 V nicht überschreiten. 1. Schließen Sie den Ausgang des zu testenden Geräts (z. B. Ladegerät oder Po- werbank) an den Eingang des Testgeräts an. 2. -
Seite 8: Daten Speichern
10.3 Daten speichern Voraussetzungen: Das Gerät liest gerade Daten, was durch einen aktiven Timer angezeigt wird. 00:00:00. 1. Halten Sie die Taste READ gedrückt, um einen Messwert zu speichern. à Die Messwerte werden automatisch im nächsten verfügbaren Speicherblock (M0-9) gespeichert. à... -
Seite 9: Entsorgung
12 Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt ge- bracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Le- bensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom un- sortierten Siedlungsabfall getrennten Erfassung zuzuführen. -
Seite 10: Technische Daten
13 Technische Daten Eingangsanschlüsse....1 x USB-A, 1 x USB-C® Ausgangsanschlüsse....1 x USB-A, 1 x USB-C® Spannungsbereich....4,00 - 24,00 V/DC, Auflösung: 0,01 V Strombereich ......USB-A: 0,05 - 3,00 A/DC, Auflösung: 0,01 A USB-C®: 0,05 - 5,00 A/DC, Auflösung: 0,01 A Kapazität........ - Seite 40 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.con- rad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfil- mung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmi- gung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem techni- schen Stand bei Drucklegung.
