6H
PS05

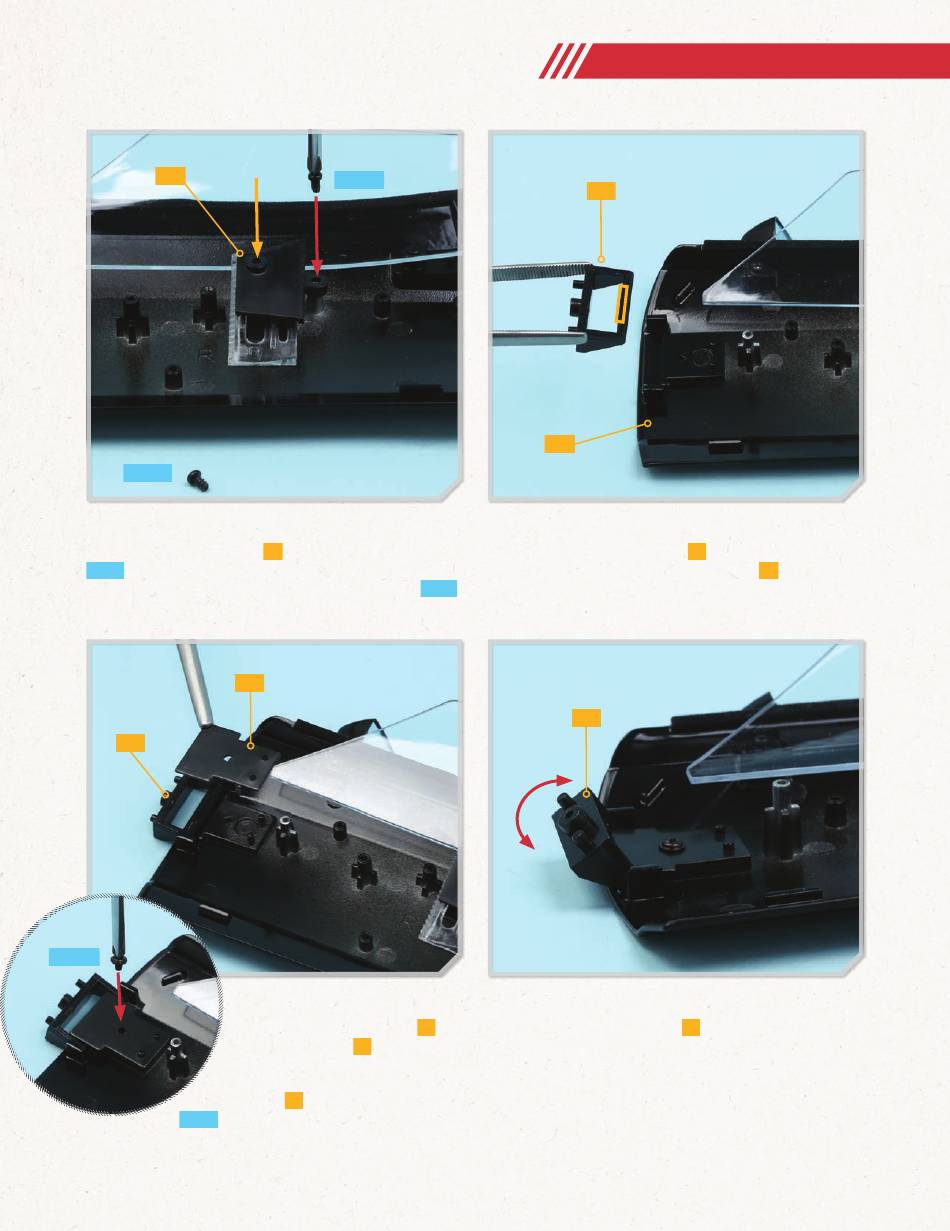

SCHRITT 5
Fixieren Sie die Halterung 6H, indem Sie eine Schraube
DS02 durch die Bohrung der Lasche in die Aufnahme
der Tür eindrehen (roter Pfeil) und eine Schraube PS05
in die Aufnahme der Schiebeschiene (gelber Pfeil).
6F
DS04
auf das Scharnier 6F, dass die
Zapfen der Tür die Löcher der
Platte aufnehmen. Befestigen Sie die
Federplatte 6E mit einer Schraube
DS04 an der Tür (Detailbild).
DS02
6E
SCHRITT 7
Setzen Sie die Federplatte 6E so
6F
5A
SCHRITT 6
Nehmen Sie das Türscharnier 6F und platzieren Sie es
so in der Führung am vorderen Türende 5A, dass die
abgeflachte Seite seines Stegs nach oben weist (auf
dem Foto gelb eingerahmt).
6F
SCHRITT 8
Prüfen Sie, ob das Scharnier 6F hin und her schwingen
kann, wie durch den roten Pfeil angezeigt. Am Ende
der Ausschwingbewegung ist ein leichtes „Klicken" zu
hören. Ziehen Sie die Schraube bei Bedarf nach.
BAUA NLE I T UNG
7
