Phase 6: Die rechte Tür (2)

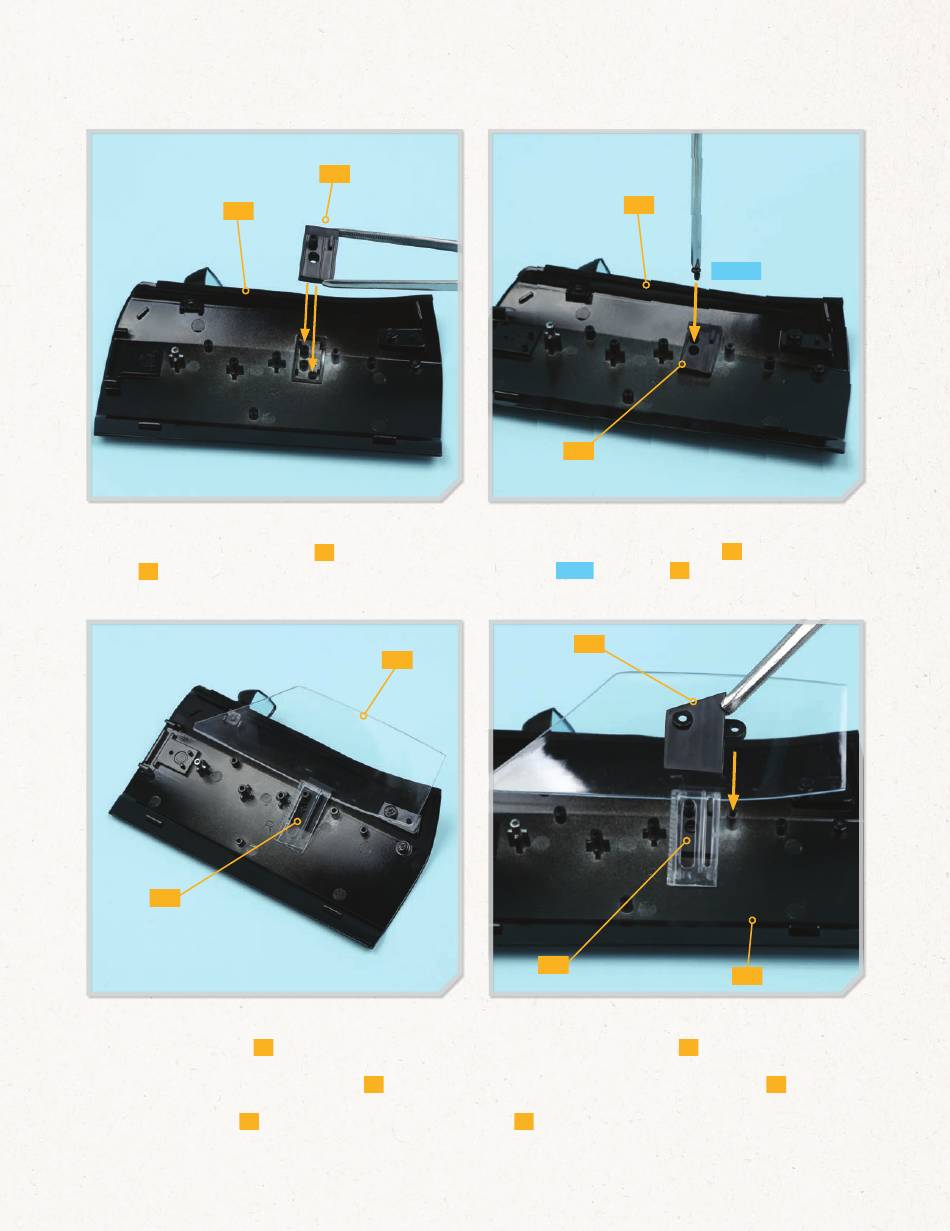

SCHRITT 1
Platzieren Sie die Schiebeschiene 6G auf der Innenseite
der Tür 5A: Die Zapfen an der Rückseite der Schiene
gehören in die Aufnahmen der Tür, wie angedeutet.
6G
SCHRITT 3
Nehmen Sie das Fenster 6A und platzieren Sie den
größeren Schlitz im Fensterschaft über der erhöhten
Schrauben aufnahme der Schiebeschiene 6G. Gleich-
zeitig nimmt der schmalere Schlitz im Schaft den
länglichen Zapfen von 6G auf.
6
6G
5A
6A
5A
6G
SCHRITT 2
Befestigen Sie die Schiebeschiene 6G mit einer
Schraube DS02 an der Tür 5A.
6H
6G
SCHRITT 4
Platzieren Sie die Halterung 6H über dem Schaft des
Fensters: Ihre zentrale Bohrung nimmt die erhöhte
Schraubenaufnahme der Schiebeschiene 6G auf, ihre
seitliche Lasche die erhöhte Schraubenaufnahme der
Tür 5A, auf die der Pfeil weist.
DS02
5A
