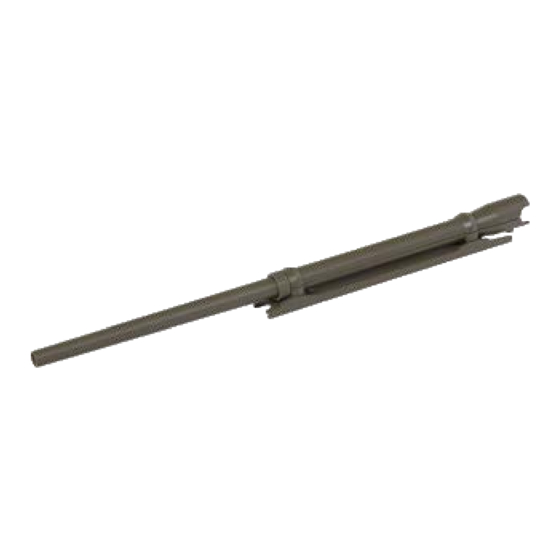

Montage von Geschützrohr
In dieser Ausgabe bauen Sie die beiden Schafthälften mit Geschützrohr
Bauteile im Überblick
REF.
BEZEICHNUNG
131A Geschützrohr
131B Schafthälfte 1
131C Schafthälfte 2
131D Muffe
131E Lafettenwiege
131F Muffenhalter
CM
Schraube 2 x 4 mm
FM
Schraube 2 x 5 mm
*Hinweis: Die für die jeweiligen Arbeitsschritte benötigten Schrauben werden stets mitgeliefert. Die zusätzlichen Schrauben nutzen Sie bitte im Falle von Verlust oder Beschädigung.
BAUANLEITUNG
DER JEEΠ WILLYS MB IM MASSSTAB 1:8
und Schaft
und Lafettenwiege zusammen.
131A
131C
131F
WERKSTOFF
Zink
Zink
Zink
ABS-Kunststoff
Zink
ABS-Kunststoff
Fe
Fe
131B
131D
CM
ANZ.
1
1
1
1
1
1
2+1*
5+1*
131E
FM
HINWEISE
• Achten Sie darauf, sich
nicht an den spitzen
Enden der gelieferten
Teile zu verletzen.
• Bewahren Sie die Teile
außer Reichweite von
Kindern auf. Falls ein
Kind ein Teil verschluckt,
wenden Sie sich sofort an
einen Arzt.
• Dieses Produkt ist nicht
geeignet für Kinder unter
14 Jahren.
3
Werbung
Verwandte Anleitungen für Hachette JEEP WILLYS MB
Inhaltszusammenfassung für Hachette JEEP WILLYS MB
- Seite 1 BAUANLEITUNG DER JEEΠ WILLYS MB IM MASSSTAB 1:8 Montage von Geschützrohr und Schaft In dieser Ausgabe bauen Sie die beiden Schafthälften mit Geschützrohr und Lafettenwiege zusammen. 131B 131A 131E 131D 131C 131F Bauteile im Überblick HINWEISE • Achten Sie darauf, sich REF.
- Seite 2 STEP BY STEP BAUANLEITUNG Schritt 131 131A 131B Richten Sie die Lasche des Geschützrohrs 131A auf die zwei Bohrungen am Ende der Schafthälfte 1 131B aus. Verbinden Sie die beiden Bauteile mit zwei Schrauben CM. 131C Stecken Sie Schafthälfte 2 131B 131C und Schafthälfte 1 131B zusammen, indem Sie die Buchsen der Schafthälfte 2 in die Bohrungen von Schafthälfte 1...
- Seite 3 MONTAGE VON GESCHÜTZROHR UND SCHAFT 131F 131E 131B 131C 131A 131D Schieben Sie die Muffe 131D so auf das schmale Legen Sie die runde Lasche des Muffenhalters 131F Ende des Geschützrohrs 131A, dass die Nuten zur um die Buchse, die sich an der Seite der Rohrspitze gerichtet sind.
