Phase 6: Die rechte Tür (2)
6B

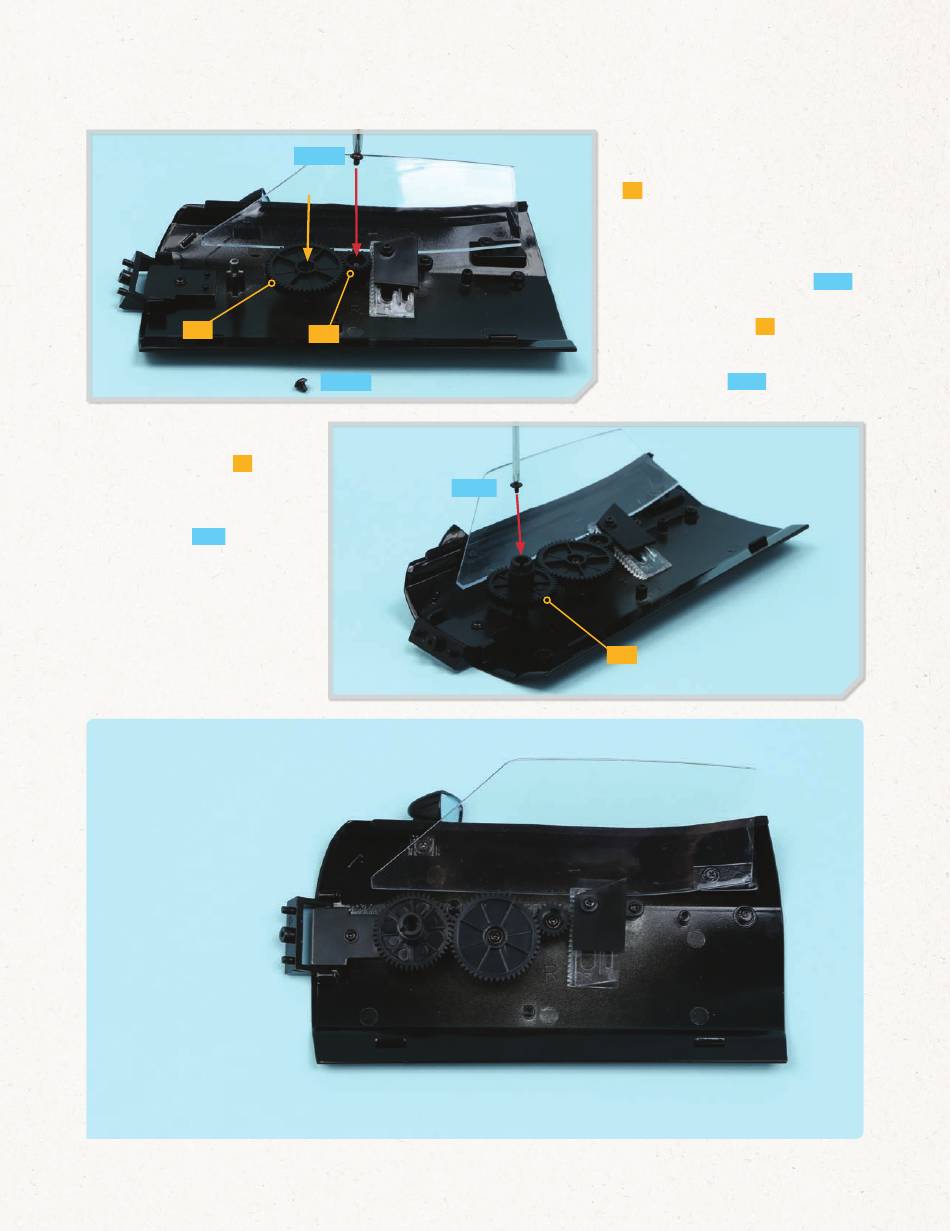

SCHRITT 10
Das mittlere Zahnrad 6C gehört
auf die Schraubenaufnahme
unweit des Türscharniers.
Befestigen Sie das Zahnrad mit
einer Schraube DS17. Drehen Sie
testweise am mittleren Zahnrad,
um zu prüfen, dass der Fenster-
hebe mecha nismus einwandfrei
funktioniert.
BAUERGEBNIS
Das Fenster, die Zahn-
räder des Hebemecha-
nismus und das
Scharnier sind an der
rechten Tür befestigt.
8
DS04
6D
DS04
DS17
SCHRITT 9
Platzieren Sie das kleine Zahnrad
6D über der Schraubenaufnahme
der Tür, die sich direkt neben dem
Schaft des Fensters befindet,
sodass die Zähne beider Teile
ineinander greifen. Fixieren Sie das
Zahnrad mit einer Schraube DS04.
Das große Zahnrad 6B wird auf die
benachbarte Schraubenaufnahme
der Tür gesetzt und ebenfalls mit
einer Schraube DS04 befestigt.
6C
