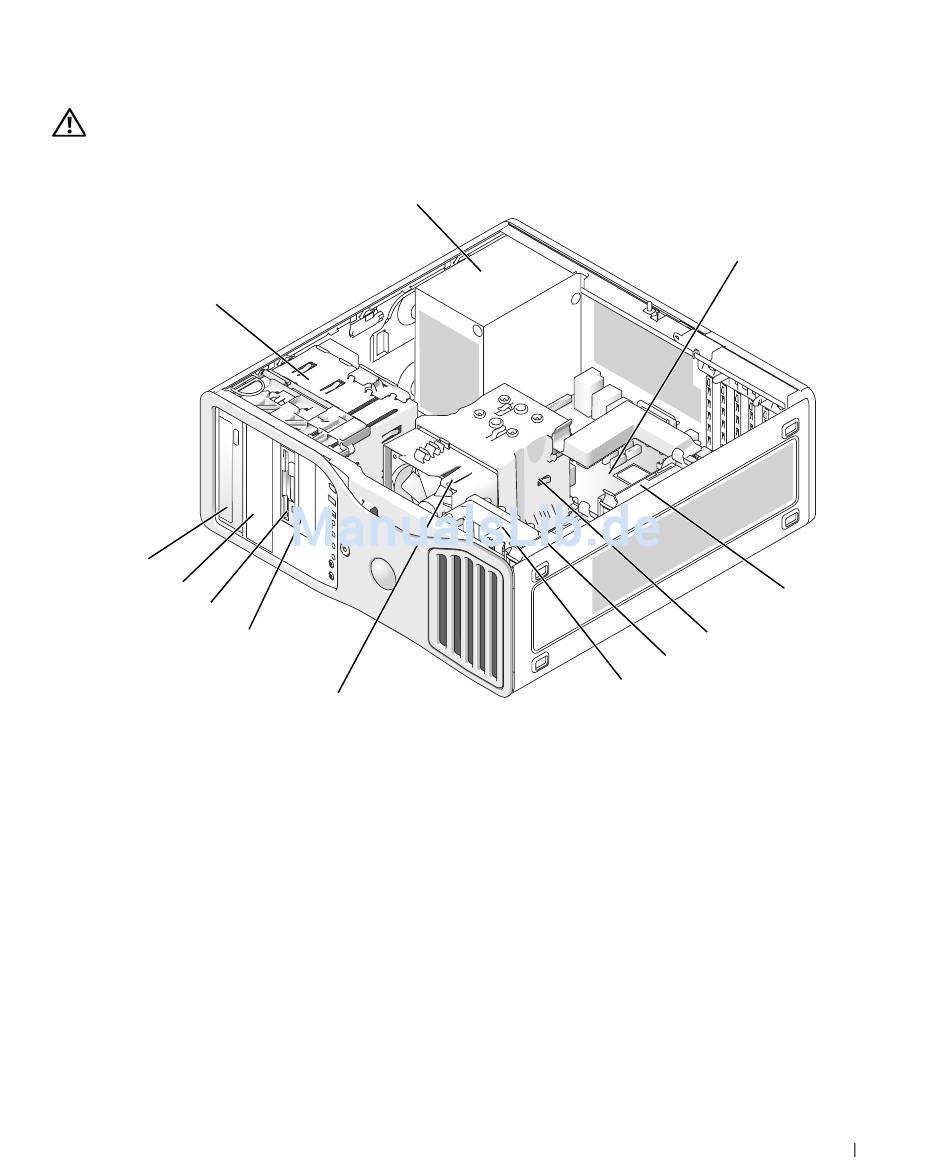

Vista interna

ATTENZIONE:
prima di eseguire le procedure descritte in questa sezione, seguire le istruzioni di sicurezza
riportate nella Guida alle informazioni sul prodotto.
12
11
10
9
1 Alimentatore
2 Scheda di sistema
3 Alloggiamento del disco rigido secondario
4 Copertura del flusso d'aria del processore
5 Alloggiamento del disco rigido primario
6 Ventola per schede
1
8
7
6
7 Ventola per processore
8 Alloggiamento per unità da 3,5 pollici inferiore
9 Alloggiamento per unità da 3,5 pollici superiore
10 Alloggiamento per unità da 5,25 pollici
inferiore
11 Alloggiamento per unità da 5,25 pollici
superiore
12 Gabbia delle unità
Guida di consultazione rapida
2
3
4
5
169
