Masaüstü Bilgisayar - Önden Görünüş - Dell OptiPlex 745 dctr Schnellreferenzhandbuch

5
çıkış konektörü
6
giriş/mikrofon konektörü
7
USB 2.0 konektörleri (6)
8
video konektörü
9
seri bağlantı konektörü

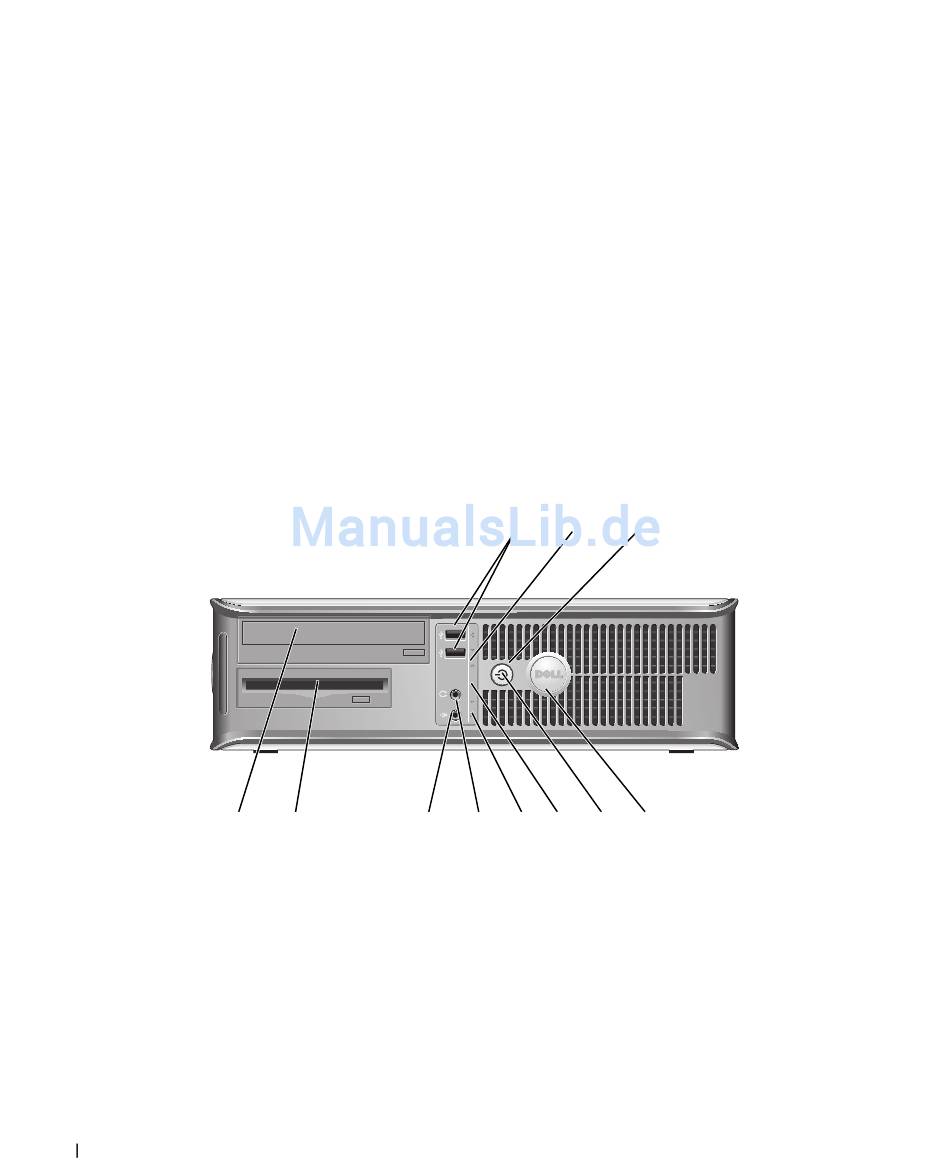

Masaüstü Bilgisayar — Önden Görünüş
1
USB 2.0 konektörleri (2)
2
LAN gösterge ışığı
314
Hızlı Başvuru Kılavuzu
Entegre amplifikatörlü hoparlörleri bağlamak üzere yeşil çıkış konektörünü kullanın.
Bir kaset çalar, CD çalar veya VCR gibi kayıt veya çalma aygıtları, veya bir ses veya
telefon programı için ses veya müzik girişi yapmak üzere kişisel bilgisayar mikrofonu
bağlamak üzere mavi ve pembe giriş/mikrofon konektörünü kullanın.
Yazıcı ve klavye gibi genellikle bağlı kalan aygıtlar için arka USB konektörlerini
kullanın.
Kabloyu takın VGA uyumlu kablosunu mavi konektöre takın.
İsteğe bağlı bir grafik kartı satın aldıysanız, bu konektör bir kapakçıkla kapatılmış
NOT:
olacaktır. Monitörünüzü grafik kartındaki konektöre takın. Kapakçığı çıkartmayın.
NOT:
Çift monitör destekleyen bir grafik kartı kullanıyorsanız, bilgisayarınızla birlikte
gelen y kablosunu kullanın.
El bilgisayarı gibi seri aygıtları seri bağlantı noktasına bağlayın. COM1, seri bağlantı
konektörü 1 için, COm2 de seri bağlantı konektörü 2 için varsayılan addır.
Daha fazla bilgi için çevrimiçi Kullanım Kılavuzu'na bakın.
11 10
Ara sıra kullandığınız oyun çubukları, kameralar veya önyüklenebilir USB aygıtları için
öndeki USB konektörlerini kullanın (bir USB aygıtından önyükleme hakkında daha fazla
bilgi için çevrimiçi Kullanım Kılavuzu'na bakın).
Yazıcılar ve klavyeler gibi normalde bağlı kalan aygıtlar için arka USB konektörlerini
kullanmanız önerilir.
Bu ışık bir LAN (yerel alan ağı) bağlantısının kurulduğunu gösterir.
1 2
9 8 7 6 5
3
4
