3 Beschrijving

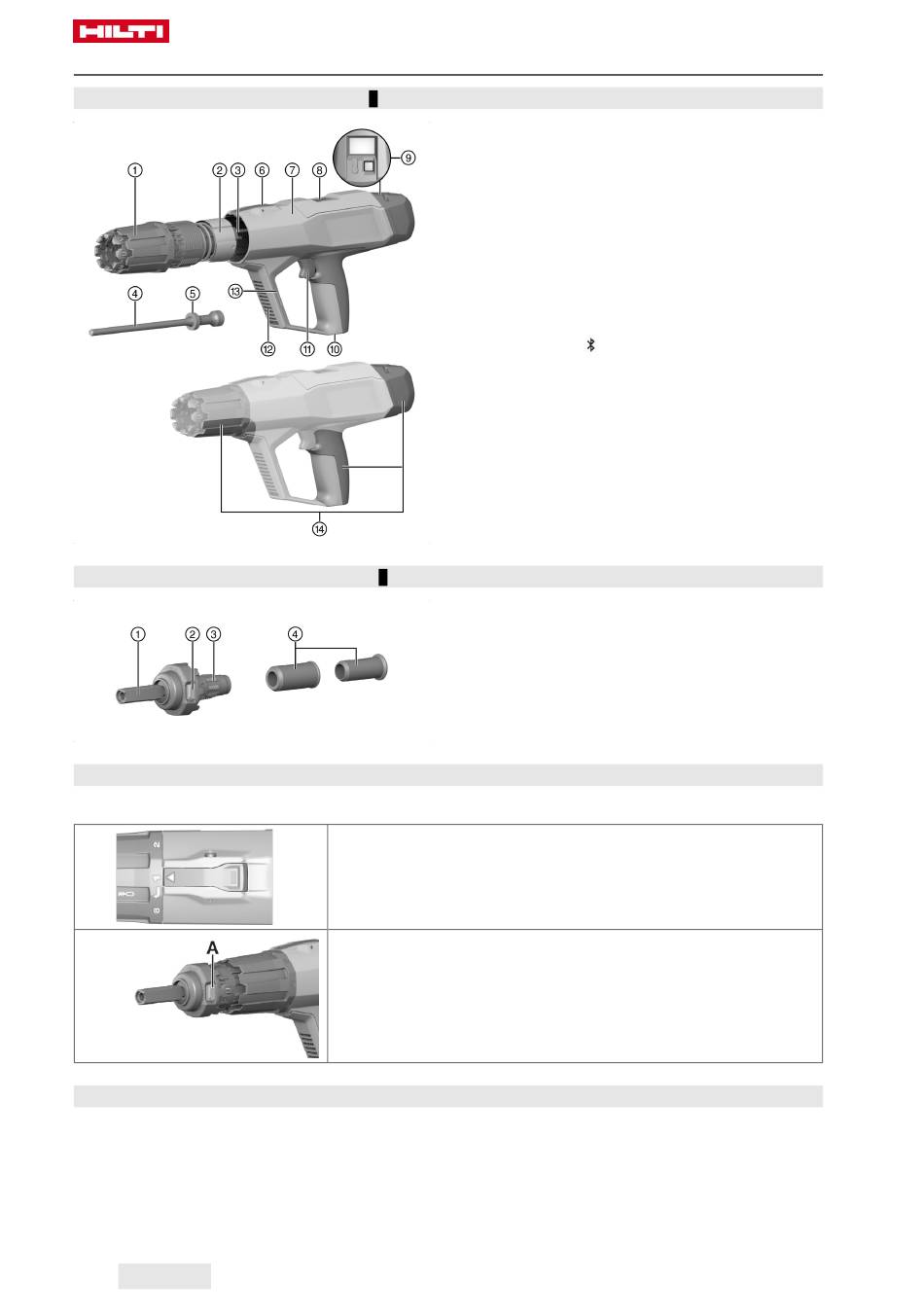

3.1 Productoverzicht (schiethamer)
3.2 Productoverzicht (boutgeleiders)
3.3 Bedieningselementen op de schiethamer
Op de schiethamer bevinden zich de volgende bedieningselementen:
3.4 Correct gebruik
Het beschreven product is een plunjerschiethamer voor het indrijven van nagels, pennen en bevestigings-
elementen in staal.
Het product mag alleen in combinatie met de bij de schiethamer passende uitrusting worden gebruikt.
Boutgeleiders, plunjers en bevestigingselementen moeten op elkaar afgestemd zijn.
Het product mag alleen met vervangingsonderdelen en toebehoren van Hilti en met patronen en bevesti-
gingselementen van Hilti of andere geschikte patronen en bevestigingselementen worden gebruikt.
40 Nederlands
1
Instelring krachtregeling
@
Geleidehuls
;
Plunjerterugvoermechanisme
=
Plunjer
%
Plunjerringen
&
Ontgrendelingstoets "instelring krachtrege-
(
ling"
Behuizing
)
Patroonschacht (uitwerpen)
+
Bedieningstoets op het display
§
→ DX 6 met
→ DX 6 met NFC: Zwarte bedieningstoets
Patroonschacht (aanbrengen)
/
Trekker
:
Ventilatiesleuven
∙
Montage-interface voor toebehoren
$
Greepgedeelten
£
2
Boutgeleider
@
Ontgrendeling boutgeleider
;
Stopring
=
Centreerhuls
%
Ontgrendelingstoets «instelring krachtregeling»
Deze toets ontgrendelt de «instelring krachtregeling» of wordt ge-
bruikt voor het demonteren van het plunjerterugvoermechanisme.
Ontgrendelingstoets boutgeleider (A)
Deze toets ontgrendelt de boutgeleider voor het vervangen van de
boutgeleider of het reinigen van de schiethamer.
: Rode bedieningstoets
