INSTALLATIONSANLEITUNG
OBERFLÄCHENRIEGEL
MACHEN SIE SICH VOR BEGINN DER INSTALLATION MIT
DER BEDIENUNG UND PROGRAMMIERUNG DES PIN-CODE-
SCHLOSSES VERTRAUT, DAS AM OBERFLÄCHENRIEGEL
ANGEBRACHT WIRD, UND ÜBERPRÜFEN SIE DEN INHALT
DER OBERFLÄCHENRIEGEL.
SCHRITT 1
Positionierung des Oberflächenriegels und Markieren der
Befestigungslöcher.
Die Montageplatte des Oberflächenriegels dient als Schablone,
um die erforderlichen Befestigungslöcher am Tor oder an der Tür
zu markieren.
Halten Sie die Montageplatte und den Verriegelungseinheit an die
Innenseite der Tür und markieren Sie das obere Befestigungsloch,
wobei sichergestellt wird, dass der Riegelbolzen ausreichend in den
Schließblech oder das Gegenstück hineinragt, wenn er montiert ist.
Entfernen Sie die Montageplatte und den Verriegelungseinheit.
Die vier Inbusschrauben, die den Oberflächenriegel an der
Montageplatte befestigen, sollten entfernt werden, um den
Verriegelungseinheit von der Montageplatte zu trennen.
Zu diesem Zeitpunkt kann der Riegel, falls erforderlich, umgekehrt
werden, um ihn an eine nach außen öffnende Tür oder ein Tor
anzupassen.1
Halten Sie die Montageplatte an die Innenseite der Tür und richten
Sie die Montageplatte am bereits markierten oberen Loch aus.
Markieren Sie nun das untere Befestigungsloch und das 8 mm
(
/
) quadratische Spindelloch.
5
16
1
NUR FÜR NACH AUSSEN ÖFFNENDE TÜREN
Entfernen Sie die zwei kleinen Befestigungsschrauben
auf der Rückseite des Oberflächenriegeleinheit.
Entfernen Sie vorsichtig die dünne Rückenplatte vom
Verriegelungseinheit und heben Sie den Riegel (mit
angebrachtem Feder) heraus, drehen Sie den Riegel um,
um ihn an eine nach außen öffnende Tür anzupassen,
und setzen Sie alles wieder zusammen.
1
Die Modelle CL100/CL160/CL200/CL2000 verwenden die beiden
inneren Befestigungslöcher. Das Modell CL400 verwendet die
äußeren Befestigungslöcher. Siehe Explosionszeichnung unten.
Halten Sie den Bohrer waagerecht und rechtwinklig zur Tür und
bereiten Sie die folgenden Löcher vor.
4 MM (
/
ZOLL) BOHRER
3
16
Bohren Sie von der Innenseite der Tür aus ein Führungsloch für die
drei markierten Befestigungslöcher.
10 MM (
/
ZOLL) BOHRER
3
8
Bohren Sie die oberen und unteren Befestigungslöcher von beiden
Seiten der Tür, um ein Splittern der Türfläche zu vermeiden.
13 MM (
4
/
ZOLL) BOHRER
8
Bohren Sie das Spindelloch von beiden Seiten der Tür, um ein
Splittern der Türfläche zu vermeiden.
Tür
Obere
Befestigungsschraube
Montageplatte
Spindelbohrung
Untere
Befestigungsschraube
2
SCHRITT 2
Befestigung des Tastenfelds und der Montageplatte.
Wählen Sie den passenden Fixierbolzen für Ihre Türstärke und
befestigen Sie die zwei Pfosten an der Rückseite der Frontplatte.
Hinweis: Bei Türstärken von 35 mm (1
/
) bis 40 mm (1
/
3
9
8
16
der kürzere Bolzen ohne die Befestigungspfosten verwendet werden.
Bringen Sie die Dichtung auf der Rückseite der Frontplatte an
und halten Sie diese über die vorbereiteten Löcher an der Tür.
Positionieren Sie die Montageplatte an der Innenseite der Tür
und sichern Sie sie mit den Befestigungsstifte.
Stellen Sie sicher, dass das Schloss senkrecht steht, bevor Sie
es endgültig festziehen.
Nur für CL400-Modell: Befestigen Sie den Hebelgriff an der
Frontplatte in der gewünschten Ausrichtung und fixieren Sie ihn mit
der kleinen Madenschraube.

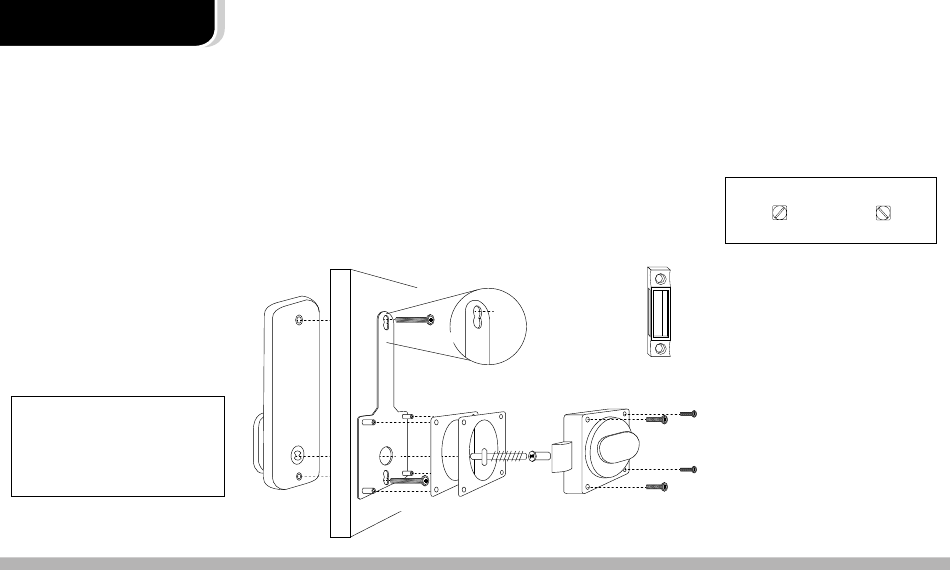

Nur für
CL400
Surface Keep
ist enthalten
Surface Latch
4x Befestigungsschrauben
*Für den CL400 nur die mit dem Befestigungsbolzen visualisierten Löcher verwenden.
3
SCHRITT 3
Einsetzen der Spindel und die Verriegelungseinheit.
Passen Sie die Spindel an die Türstärke an, indem Sie
überschüssiges Material abschneiden.
) kann
Ein Mindestüberstand von 5 mm (
/
) bis maximal 12 mm (
3
16
sollte in den Spindeladapter im Verriegelungseinheit greifen. Dies
kann mit den mitgelieferten Unterlegscheiben angepasst werden.
Setzen Sie den Spindeladapter in die Rückseite des
Oberflächenriegel ein und stellen Sie sicher, dass die zwei Punkte
sich vertikal gegenüberliegen. Die Spindel muss entsprechend der
Türausrichtung positioniert werden.
ABBILDUNG 1
LINKS
Tür LINKS angeschlagen,
Tür RECHTS angeschlagen,
von innen betrachtet
von innen betrachtet
Führen Sie die Spindel durch die Montageplatte im gewünschten
Winkel, wobei der kurze 'T'-Abschnitt in die Rückseite des
Tastenfelds eingreift.
Setzen Sie nun den Oberflächenriegel mit dem entsprechend
ausgerichteten Riegel an und verwenden Sie einen flachen
Schraubendreher zwischen Riegel und Montageplatte, um die
Spindel dort zu positionieren, wo sie benötigt wird. Befestigen Sie ihn
mit den vier Inbusschrauben.
Lassen Sie die Tür offen und testen Sie das Schloss gründlich
von beiden Seiten, um sicherzustellen, dass sich der Riegel ohne
Widerstand zurückzieht und wieder ausfährt, und passen Sie es bei
Bedarf an.
HINWEIS: Der Riegel zieht sich nicht vollständig in den
Oberflächenriegel zurück.
SCHRITT 4
Montage der Oberflächen-Schließplatte.
Positionieren Sie die Oberflächen-Schließplatte am Torpfosten/
Rahmen so, dass sie mit dem Riegel ausgerichtet ist.
Schließen Sie die Tür und stellen Sie sicher, dass der Riegel leicht
in die Öffnung eintritt und ohne zu viel Spiel gehalten wird.
Falls erforderlich, können Unterlegstücke verwendet werden.
Sobald alles passt, befestigen Sie die Schließplatte mit den
mitgelieferten zwei Schrauben.
4
/
)
7
16
RECHTS
