OPPERVLAK-VERGRENDELING
INSTRUCTIES
VOORDAT U BEGINT MET DE INSTALLATIE, MAAKT U UZELF
VERTROUWD MET DE WERKING EN PROGRAMMERING VAN
HET SLOT DAT OP DE OPPERVLAK-VERGRENDELING WORDT
GEMONTEERD EN CONTROLEERT U DE INHOUD VAN DE DOOS
VAN DE OPPERVLAK-VERGRENDELING.
STAP 1
Positie van de oppervlakvergrendeling en markeren van
de bevestigingsgaten.
De montageplaat van de oppervlakvergrendeling wordt gebruikt als
sjabloon om de benodigde bevestigingsgaten op de poort of deur te
markeren.
Houd de montageplaat en het vergrendelings unit tegen de
binnenkant van de deur en markeer het bovenste bevestigingsgat,
zorg ervoor dat de grendelbout voldoende in de sluitplaat of het slot
steekt wanneer deze is gemonteerd.
Verwijder de montageplaat en de vergrendelings unit.
De vier inbusschroeven waarmee de oppervlakvergrendeling aan
de montageplaat is bevestigd, moeten worden verwijderd om het
vergrendelings unit van de montageplaat te scheiden.
Op dit punt kan de dagschoot, indien nodig, worden omgekeerd om
geschikt te zijn voor een naar buiten draaiende poort of deur.
Houd de montageplaat tegen de binnenkant van de deur, uitgelijnd
met het eerder gemarkeerde bovenste gat. Markeer nu het onderste
bevestigingsgat en het vierkante spindelgat van 8 mm (
/
5
16
ALLEEN VOOR NAAR BUITEN DRAAIENDE DEUREN
Verwijder de twee kleine bevestigingsschroeven aan
de achterkant van het oppervlakvergrendelings unit.
Verwijder voorzichtig de dunne achterplaat van het
vergrendelings unit en til de grendel (met veer bevestigd) eruit,
draai de dagschoot om zodat deze geschikt is voor een naar
buiten draaiende deur, en monteer opnieuw.
1
De CL100/CL160/CL200/CL2000-reeks gebruikt de twee
binnenste bevestigingsgaten. De CL400-reeks gebruikt de buitenste
bevestigingsgaten. Zie de explosie tekening hieronder.
Houd de boor waterpas en loodrecht op de deur en bereid de
volgende gaten voor:
4 MM (
/
) BOORBIT
3
16
Boor een geleidegat door de deur vanaf de binnenkant voor de drie
gemarkeerde bevestigingsgaten.
10 MM (
/
) BOORBIT
3
8
Boor door de bovenste en onderste bevestigingsgaten vanaf beide
zijden van de deur om splinteren van het deurvlak te voorkomen.
13 MM (
4
/
) BOORBIT
8
Boor door het spindelgat vanaf beide zijden van de deur om
splinteren van het deurvlak te voorkomen.
).
Spindelgat
2
STAP 2
Bevestiging van het toetsenbord en de montageplaat.
Selecteer de bevestigingsbout met vaste lengte die past bij de
dikte van uw deur en bevestig de twee bevestigingspinnen aan de
achterkant van de pin code unit.
Opmerking: Bij deurdiktes van 35 mm (
kan de kortere bout worden gebruikt zonder de bevestigings pinnen.
Breng de afdichting aan op de achterkant van de pin code unit en
houd deze tegen de deur over de voorbereide gaten.
Plaats de montageplaat aan de binnenkant van de deur en bevestig
deze met de twee bevestigingsbouten.
Zorg ervoor dat het slot verticaal is voordat u het definitief aandraait.
Alleen voor CL400-model: Bevestig de hendel aan de voorplaat
in de gewenste richting en zet vast met de kleine stelschroef.
Deur
Alleen
voor CL400
Bovenste
bevestigingsbout
Montageplaat
Onderste
bevestigingsbout
*Voor CL400 alleen de aangegeven gaten gebruiken met de visuele bevestigingsbout.
STAP 3
Plaatsen van de spindel en het vergrendelings unit.
Pas de spindel aan op de dikte van de deur door het overtollige
gedeelte af te zagen met een ijzerzaag.
Een minimale projectie van 5 mm (
/
) tot 40 mm (
/
)
moet in de spindeladapter in het vergrendelings unit grijpen.
13
19
8
16
Dit kan worden aangepast met de bijgeleverde vulstukken.
Plaats de spindeladapter in de achterkant van het
oppervlakvergrendelings unit, zorg ervoor dat de twee punten
verticaal tegenover elkaar staan. De spindel moet worden
gepositioneerd afhankelijk van de draairichting van de deur.

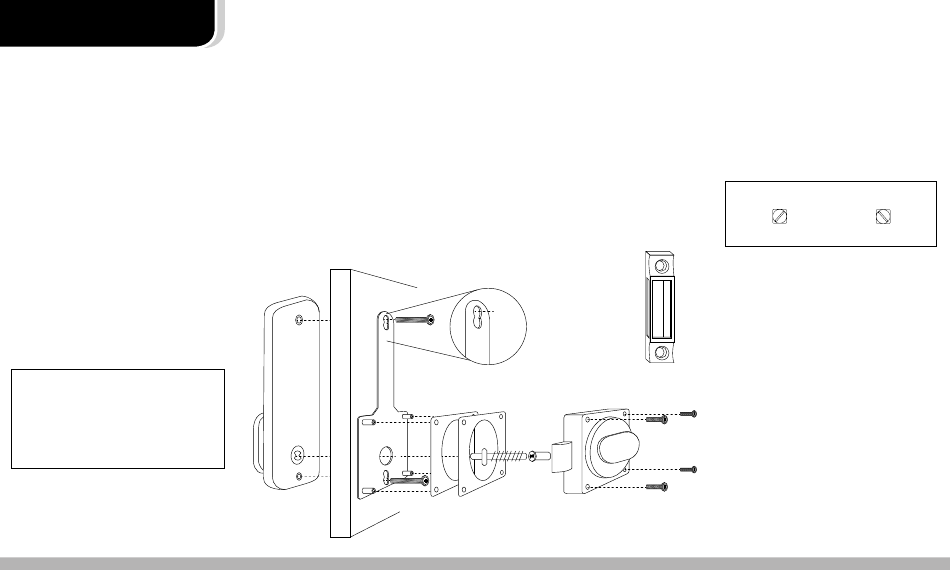

FIGUUR 1
Deur op LINKS gehangen,
gezien vanaf de binnenkant
Steek de spindel door de montageplaat onder de gewenste hoek,
met het korte 'T'-gedeelte in de achterkant van de pin code unit.
Plaats nu de oppervlakvergrendeling, met de dagschoot volgens
de draairichting van de deur of poort en gebruik een platte
schroevendraaier tussen de grendel en montageplaat om de spindel
te positioneren waar nodig. Bevestig met de vier inbusschroeven
de oppervlakvergrendeling.
Laat de deur open en test het slot grondig vanaf beide zijden om
ervoor te zorgen of de dagschoot soepel intrekt en terugkeert zonder
Inclusief
weerstand. Indien nodig kan dit aangepast worden.
sluitplaat
Opmerking: De dagschoot trekt niet volledig in het
Surface Latch
4x Bevestigingsbouten
oppervlakvergrendelings unit terug.
STAP 4
Installeren van de sluitplaat.
Plaats de sluitplaat op de poortpaal/frame zodat deze in lijn is met
de dagschoot.
Sluit de deur en zorg ervoor dat de dagschoot gemakkelijk
in de opening komt en stevig vastzit zonder te veel speling.
Vulstukken kunnen indien nodig worden gebruikt. Bevestig de
sluitplaat zodra u tevreden bent met de pasvorm met de twee
bijgeleverde schroeven.
3
/
) tot maximaal 12 mm (
/
)
3
7
16
16
LINKS
RECHTS
Deur op RECHTS gehangen,
gezien vanaf de binnenkant
4
