INSTALLATION INSTRUKTIONER
YTMONTERAD LÅS
INNAN INSTALLATION, BEKANTA DIG MED HUR LÅSET
FUNGERAR OCH PROGRAMMERINGEN FÖR LÅSET SOM
SKA MONTERAS PÅ YTMONTERAD LÅS OCH KONTROLLERA
INNEHÅLLET I YTMONTERAD LÅS LÅDAN.
STEG 1
Positionering av ytmonterad lås och märkning av fästhål.
Monteringsplattan för ytmonterad lås används som mall för att
markera de nödvändiga fästhålen på porten eller dörren.
Håll monteringsplattan och låskroppen mot dörrens insida och
markera det övre fästhålet, se till att låskolvspetsen kommer att
sticka ut tillräckligt i fästet eller slaget när det monteras.
Ta bort monteringsplattan och låskroppen.
De fyra insexskruvarna som säkrar ytmonterad lås till
monteringsplattan ska tas bort för att separera låskroppen från
monteringsplattan.
Vid denna tidpunkt, om det behövs, kan låset vändas för att passa
en dörr eller port som öppnar utåt.¹
Håll monteringsplattan mot dörrens insida och justera plattan så att
den är i linje med det redan markerade övre hålet. Markera nu det
nedre fästhålet och det 8 mm (
5
/
) fyrkantiga axelhålet.
16
¹ENDAST FÖR DÖRRAR SOM ÖPPNAR UTÅT
Ta bort de två små fästskruvarna som finns på
baksidan av ytmonterad låskropp.
Ta försiktigt bort den tunna baksidan från låskroppen och lyft
ut låset (med fjädern fastsatt), vänd på låskolven för att passa
en dörr som öppnar utåt och sätt ihop igen.
1
CL100/CL160/CL200/CL2000-serien kommer att använda de två
inre fästhålen. CL400-serien kommer att använda de yttre fästhålen.

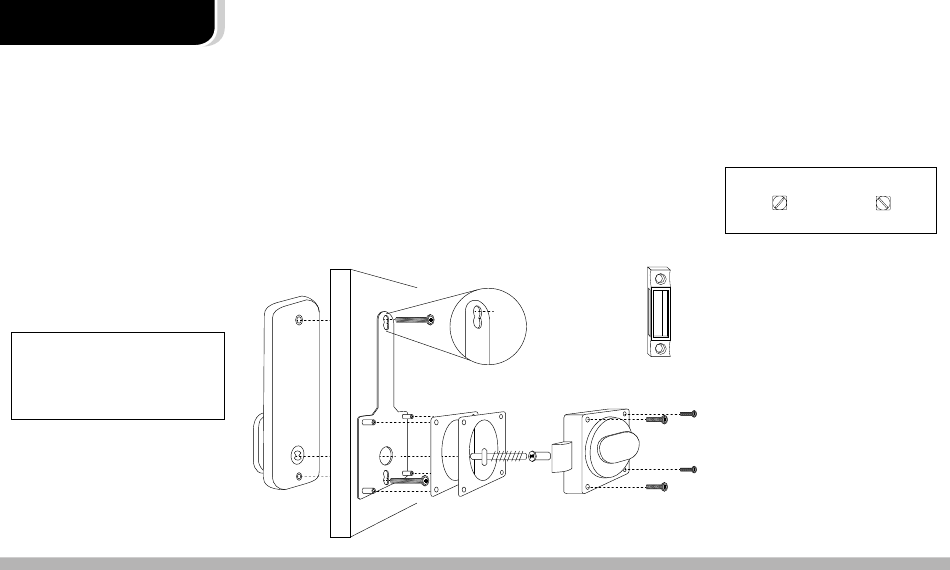

Se exploderad ritning nedan.
Håll borren nivå och rak i förhållande till dörren, förbered följande hål:
4MM (
/
) BORR
3
16
Förbered ett pilot hål genom dörren från insidan för de tre markerade
fästhålen.
10MM (
/
) BORR
3
8
Borra genom de övre och nedre fästhålen från båda sidor av dörren
för att undvika att dörrens ansikte splittras.
13MM (
/
) BORR
4
8
Borra genom axelhålet från båda sidor av dörren för att undvika att
dörrens ansikte splittras.
Dörr
Övre fästskruv
Monteringsplatta
Spindelhål
Nedre
fästskruv
2
STEG 2
Fästning av tangentbord och monteringsplatta.
Välj den fasta längden på fästbulten för att passa din dörrtjocklek
och fäst de två stängerna på baksidan av framsidan.
Not: För dörrtjocklekar mellan 35mm (1
/
) och 40mm (1
/
3
9
8
den kortare bulten användas utan fäststängerna.
Tillämpa tätningen på baksidan av framsidan och håll den mot
dörren över de förberedda hålen.
Placera monteringsplattan på dörrens insida och säkra med de två
fästbultarna.
Se till att låset är vertikalt innan du drar åt ordentligt.
Endast modell CL400: Fäst handtaget på framsidan i önskad
orientering och fäst det med den lilla gråbulten.
Endast
för CL400
Surface Keep
Ingår
Surface Latch
4x Fästskruvar
*För CL400, använd endast de hål som anges med fästskruvsvisualisering.
3
STEG 3
Montering av axel och låskropp.
Förbered axeln så att den passar dörrens tjocklek genom att kapa
överflödet.
) kan
En minimumprojektion på 5 mm (
/
) till 12 mm (
3
16
16
vara i kontakt med axeladaptern i låskroppen. Detta kan justeras
med de medföljande packningsbitarna.
Montera axeladaptern i baksidan av ytmonterad låskropp, se till att
de två punkterna vetter mot varandra vertikalt. Axelns position måste
anpassas till dörrens gång, enligt nedan.
FIGUR 1
VÄNSTER
Dörr hängd till VÄNSTER
Dörr hängd till HÖGER
sett från insidan
Passera axeln genom monteringsplattan vid önskat vinkel, med den
korta 'T'-sektionen inriktad på baksidan av tangentbordet.
Placera nu ytmonterad lås, med låskolv placerad enligt dörrens gång,
använd en platt skruvmejsel mellan låset och monteringsplattan
för att hjälpa till att hitta axeln där det behövs. Säkra med de fyra
insexskruvarna för ytmonterad lås.
Lämna dörren öppen, testa låset noggrant från båda sidor för att
säkerställa att låskolven dras tillbaka och återgår utan problem och
justera vid behov.
Not: Låskolven dras inte helt tillbaka i ytmonterad låskropp.
STEG 4
Installation av ytmonterad hållplatta.
Placera ytmonterad hållplatta på portens post/ram så att den linjerar
med låskolven.
Stäng dörren och se till att låskolven lätt går in i öppningen och hålls
utan för mycket "lek".
Packningsbitar kan användas vid behov. När du är nöjd, säkra med
de två medföljande skruvarna.
4
/
) maximalt bör
7
16
HÖGER
sett från insidan
