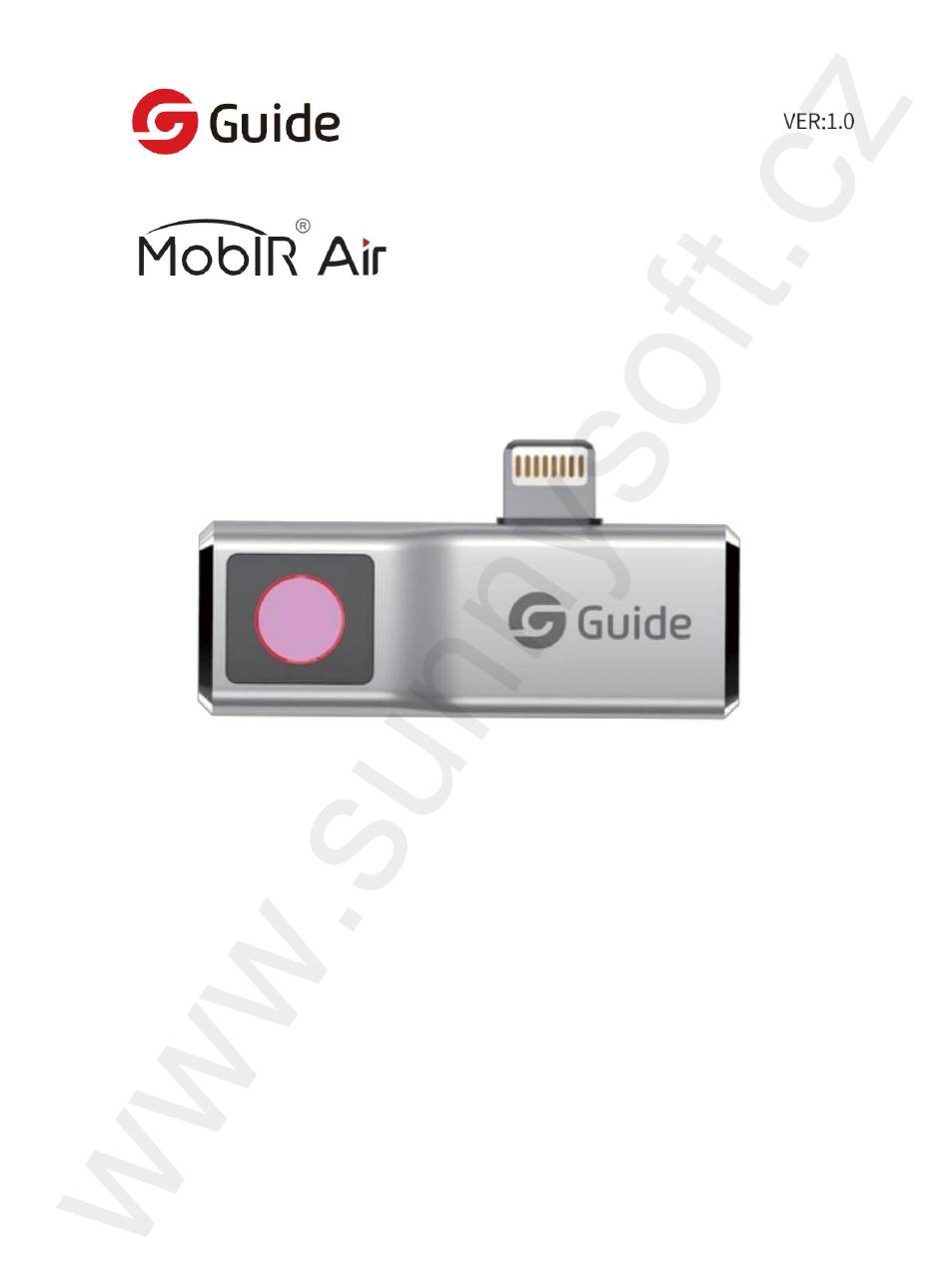

MOBIR AIR BENUTZERHANDBUCH
Bitte lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch und bewahren Sie sie
zum späteren Nachschlagen sicher auf. Alle hier gezeigten Fotos dienen nur als Referenz und die
Spezifikationen beziehen sich auf das physische Produkt.
© Sunnysoft sro, Distributor
Inhaltsverzeichnis
Verwandte Anleitungen für Guide MobIR Air
Inhaltszusammenfassung für Guide MobIR Air
- Seite 1 MOBIR AIR BENUTZERHANDBUCH Bitte lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen sicher auf. Alle hier gezeigten Fotos dienen nur als Referenz und die Spezifikationen beziehen sich auf das physische Produkt. © Sunnysoft sro, Distributor...
-
Seite 2: Inhaltsverzeichnis
Inhalt I. Software Features ................1 Camera ................1 1.1.1 Startup Screen ..................1 1.1.2 Guide Page ................1 1.1.3 Connection Description ..............2 1.1.4 Page Loading ..................2 1.1.5 Camera Icon Description ..............3 1.1.6 Brightness/ Contrast ................3 1.1.7 Shutter Compensation ..............4 1.1.8 Adding Analysis Objects ..............4 1.1.9 Spot Temperature Measurement ..............5 1.1.10 Line Temperature... - Seite 3 Augenaufzeichnung 1.3 Mein....................15 1.3.1 Mein........................15 1.3.2 Profil....................16 1.3.3 Hilfe verwenden...................16 1.3.4 Einstellungen....................16 1.3.5 Radiometer ....................17 1.3.6 Temperatureinheit..................18 1.3.7 Alarm.....................18 1.3.8 Isothermenfarbe....................19 1.3.9 Spracheinstellungen..................19 1.3.10 Info-Seiten..................20 1.3.11 Werksreset.................20 Sicherheitsvorkehrungen..................21 III. Kontaktinformationen ..............22 © Sunnysoft sro, Distributor...
-
Seite 4: Startbildschirm
I. Softwarefunktionen 1.1 Kamera 1.1.1 Startbildschirm Öffnen Sie die App und zuerst wird der folgende Startbildschirm angezeigt. 1.1.2 Anleitung Wenn Sie die App zum ersten Mal starten, wird eine Anleitungsseite wie unten gezeigt angezeigt. Sie können die Kameraseite direkt aufrufen, indem Sie auf der ersten Seite auf die Schaltfläche „Überspringen“ klicken, und zur nächsten Seite wechseln, indem Sie auf der ersten Seite nach links wischen. -
Seite 5: Verbindungsbeschreibung
Auf die Fotoalbumseite und „Meine Seite“ kann zugegriffen werden, wenn kein Gerät erkannt wird. 1.1.4 Laden der Seite Wenn ein Gerät erkannt wird, wird das vom Infrarotzubehör MobIR Air gesendete Infrarotfoto geladen, wie unten gezeigt: 2 BENUTZER HANDBUCH © Sunnysoft sro, Distributor... -
Seite 6: Beschreibung Des Kamerasymbols
I. Softwarefunktionen 1.1.5 Beschreibung des Kamerasymbols Wie das Bild unten zeigt, besteht die Homepage aus den folgenden 13 Abschnitten. 1 Mine 8 Farbgürtel 9 PIP öffnen 2 Helligkeit/Kontrast Umschalten zwischen manueller 3 Analyseobjekte hinzufügen und automatischer Detailverbesserung 4 Verschlusskompensation 11 Mindesttemperatur 5 Spiegel 12 Temperaturverteilungsschieber 6 Fotos... - Seite 7 I. Softwarefunktionen 1.1.7 Verschlusskompensation Klicken Sie, um den Verschluss manuell zu kompensieren. 1.1.8 Analyseobjekte hinzufügen Klicken Sie hier, um die Schnittstelle zum Hinzufügen von Analyseobjekten aufzurufen, wie unten gezeigt. Sie können Punkt-/Linien-/Flächenanalyseobjekte hinzufügen. Gleichzeitig können Analyseobjekte mit drei Punkten, einer Linie und zwei Flächen vorhanden sein. 4 BENUTZER HANDBUCH ©...
-
Seite 8: Punkttemperaturmessung
I. Softwarefunktionen 7 Obere Isotherme Hinzufügen von Temperaturmesspunkten 2 Zeilen für Temperaturmessungen hinzufügen 8 Untere Isotherme 9 Mittlere Isotherme 3 Temperaturmessbereiche hinzufügen 10 Isothermen an beiden Enden 4 Löschen des ausgewählten Analyseobjekts 11 Schließen Sie die Isotherme 5 Löschen aller Analyseobjekte 6 Temperaturmess-Informationsfeld 12 Schieberegler zur Temperatureinstellung 1.1.9 Punkttemperaturmessung... -
Seite 9: Isotherme
I. Softwarefunktionen 1.1.14 Isotherme auf der Schnittstelle nach links und es wird sich ändern Isothermenbetrieb verschieben. Zu den Isothermen zählen die untere Isotherme, die obere Isotherme, die mittlere Isotherme und die Isothermen an beiden Enden. Im Modus „Isotherme“ ist die Einstellung der Detailvergrößerung nur im Automatikmodus möglich, der manuelle Modus ist nicht zulässig. -
Seite 10: Aktivieren Der Foto-/Aufnahmeumschaltung
I. Softwarefunktionen Die Farben auf dem Farbstreifen können vom Benutzer festgelegt werden. Wählen Sie im unteren Farbband die zu ändernde Farbe aus, ziehen Sie den Schieberegler, um sie zu ändern, und klicken Sie dann auf die Schaltfläche „Fertig stellen“ in der oberen rechten Ecke, um den Effekt zu speichern und das Infrarotfoto mit dem angepassten Farbbandeffekt zu rendern. -
Seite 11: Foto/Aufnahme/Aufnahme Stoppen
1.1.18 Öffnen Sie den Bild-in-Bild-Modus (PIP). Klicken Sie auf das APP-Symbol, um die Handykamera auf derselben Seite der MobIR Air-App zu öffnen und ein kleines PIP-Fenster anzuzeigen. Klicken Sie auf eine beliebige Stelle im kleinen Fenster, die nicht das Symbol ist, um zwischen dem Anzeigefenster für sichtbares Licht und dem Anzeigefenster für Infrarotlicht zu wechseln. -
Seite 12: Detailverbesserung Anpassen
I. Softwarefunktionen 1.1.19 Detailverbesserungen Die Detailverbesserung umfasst manuelle und automatische Modi. Das Symbol bei ÿ ändert sich je nach Modus: automatischer Modus und manueller Modus. Im Automatikbetrieb ist eine Verstellung des Temperaturverteilungsreglers nicht möglich, während im manuellen Betrieb die Minimaltemperatur ÿ und Maximaltemperatur ÿ... -
Seite 13: Cloud-Album
I. Softwarefunktionen 1.2.1 Album-Cloud Klicken Sie vor der Anmeldung auf das Cloud-Album und rufen Sie die Anmeldeseite auf. Wenn Sie noch nicht registriert sind, müssen Sie sich zunächst registrieren. Jeder Benutzer hat nach der Registrierung 500 MB Speicherplatz für Cloud-Alben. Die Cloud-Album-Funktion ist nach der Anmeldung verfügbar. -
Seite 14: Foto-/Videodetails
I. Softwarefunktionen 1.2.3 Foto-/Videodetails Klicken Sie auf das Symbol in der Photo Viewer-Oberfläche, um detaillierte Informationen zu den Fotos anzuzeigen, wie unten gezeigt. 1.2.4 Auswählen/Abbrechen Durch Klicken auf die Schaltfläche „Auswählen“ gelangen Sie in den entsprechenden Auswahlzustand. Klicken Sie nun auf Foto oder Video, die Datei wird ausgewählt und das entsprechende Miniaturbild wird markiert. -
Seite 15: Bearbeiten
Klicken Sie auf das Symbol, um das aktuelle Foto zu bearbeiten. Die Bearbeitungsfunktion ist für Videos nicht verfügbar und dieses Symbol wird beim Anzeigen des Videos nicht angezeigt. Das mit der MobIR Air APP aufgenommene Infrarotfoto kann während der Anzeige bearbeitet werden. Zu den spezifischen Anpassungselementen gehören: ÿ... - Seite 16 I. Softwarefunktionen ÿ Analyseobjekte hinzufügen/ändern oder löschen angezeigt. Klicken Sie , um Analyseobjekte hinzuzufügen, zu ändern oder zu löschen. Die folgende Oberfläche wird auf das Symbol. Die Oberfläche ähnelt der Oberfläche zum Hinzufügen von Analyseobjekten und stimmt hinsichtlich der Funktionen wie Bearbeiten/Löschen/Hinzufügen von Fotoanalyseobjekten mit dieser überein. ÿ...
-
Seite 17: Foto Im Sichtbaren Licht Öffnen
I. Softwarefunktionen 1.2.6 Öffnen eines Fotos im sichtbaren Licht Klicken Sie auf das Symbol, um das Foto im sichtbaren Licht anzuzeigen. Klicken Sie auf das Zurück-Symbol, um zur Benutzeroberfläche für Infrarotfotografie zurückzukehren. 1.2.7 Teilen Klicken Sie auf das Symbol, um das aktuelle Foto oder Video zu teilen. Die Freigabeplattform des Systems wird aufgerufen, die das Foto oder Video auf den entsprechenden sozialen Plattformen teilt, die auf dem Mobiltelefon des Benutzers installiert sind. -
Seite 18: Fotos Löschen
I. Softwarefunktionen 1.2.8 Fotos löschen Nach dem Markieren eines Fotos oder Videos klicken Sie auf das Symbol und können das Foto oder Video auf diesem Weg löschen. Wenn Sie nach der Anmeldung ein Foto aus Ihrem lokalen Album löschen, können Sie das Kontrollkästchen aktivieren, um das Foto gleichzeitig in Ihrem Cloud-Album zu löschen. -
Seite 19: Hilfe Verwenden
I. Softwarefunktionen 1.3.2 Profil Nach der Anmeldung können Sie Ihr Profil bearbeiten, einschließlich Ihres Avatars, Namens, Geschlechts und Geburtstags. 1.3.3 Hilfe verwenden Klicken Sie auf die Schaltfläche „Hilfe verwenden“, um zur Listenseite zu gelangen und den Katalog anzuzeigen: Das Kameramodul umfasst einen Startbildschirm, Verbindungsanweisungen, eine Ladeseite, eine Beschreibung des Kamerasymbols, eine Einstellungsseite, Helligkeit/Kontrast, Verschlusskompensation, Hoch-/Niedrigtemperaturalarm, das Hinzufügen von Analyseobjekten, Farbstreifen, Foto/Video, PIP und Einstellungen zur Detailverbesserung. -
Seite 20: Radiometer
I. Softwarefunktionen 1.3.5 Radiometer Die thermometrischen Parameter des entsprechenden Typs können entsprechend den vom Benutzer gemessenen verschiedenen Objekten eingestellt werden, wodurch die Genauigkeit der Thermometrie erhöht wird. BENUTZER HANDBUCH 17 © Sunnysoft sro, Distributor... -
Seite 21: Temperatureinheit
I. Softwarefunktionen 1.3.6 Temperatureinheit Die Temperatureinheit ist standardmäßig Celsius und kann zwischen drei Temperatureinheiten umgerechnet werden. 1.3.7 Alarm Es können Alarmschwellen für hohe/niedrige Temperaturen eingestellt werden. Nach der Einstellung werden die höchsten und niedrigsten Temperaturen in Echtzeit auf dem Infrarotbildschirm angezeigt. 18 BENUTZER HANDBUCH ©... -
Seite 22: Isothermenfarbe
Die Handbuchversion wird nach technischen Verbesserungen aktualisiert. Distributor Sunnysoft sro Kovanecká 2390/1a 190 00 Prag 9 Tschechische Republik www.sunnysoft.cz © Sunnysoft sro, Distributor...
