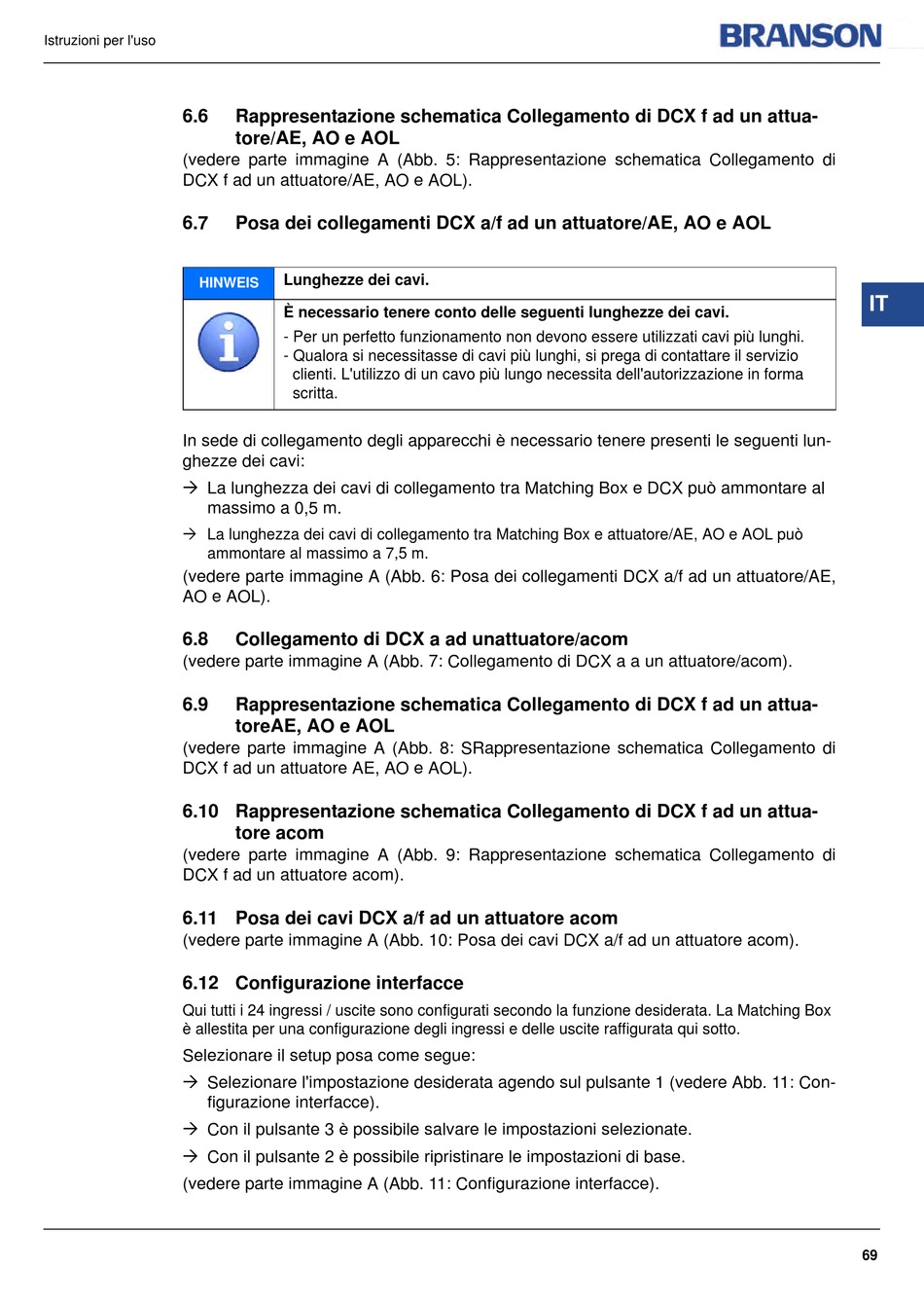

Istruzioni per l'uso
6.6
(vedere parte immagine A (Abb. 5: Rappresentazione schematica Collegamento di
DCX f ad un attuatore/AE, AO e AOL).
6.7
HINWEIS
In sede di collegamento degli apparecchi è necessario tenere presenti le seguenti lun-
ghezze dei cavi:
La lunghezza dei cavi di collegamento tra Matching Box e DCX può ammontare al
massimo a 0,5 m.
La lunghezza dei cavi di collegamento tra Matching Box e attuatore/AE, AO e AOL può
ammontare al massimo a 7,5 m.
(vedere parte immagine A (Abb. 6: Posa dei collegamenti DCX a/f ad un attuatore/AE,
AO e AOL).
6.8
(vedere parte immagine A (Abb. 7: Collegamento di DCX a a un attuatore/acom).
6.9
(vedere parte immagine A (Abb. 8: SRappresentazione schematica Collegamento di
DCX f ad un attuatore AE, AO e AOL).
6.10 Rappresentazione schematica Collegamento di DCX f ad un attua-
(vedere parte immagine A (Abb. 9: Rappresentazione schematica Collegamento di
DCX f ad un attuatore acom).
6.11 Posa dei cavi DCX a/f ad un attuatore acom
(vedere parte immagine A (Abb. 10: Posa dei cavi DCX a/f ad un attuatore acom).
6.12 Configurazione interfacce
Qui tutti i 24 ingressi / uscite sono configurati secondo la funzione desiderata. La Matching Box
è allestita per una configurazione degli ingressi e delle uscite raffigurata qui sotto.
Selezionare il setup posa come segue:
Selezionare l'impostazione desiderata agendo sul pulsante 1 (vedere Abb. 11: Con-
figurazione interfacce).
Con il pulsante 3 è possibile salvare le impostazioni selezionate.
Con il pulsante 2 è possibile ripristinare le impostazioni di base.
(vedere parte immagine A (Abb. 11: Configurazione interfacce).
Rappresentazione schematica Collegamento di DCX f ad un attua-
tore/AE, AO e AOL
Posa dei collegamenti DCX a/f ad un attuatore/AE, AO e AOL
Lunghezze dei cavi.
È necessario tenere conto delle seguenti lunghezze dei cavi.
- Per un perfetto funzionamento non devono essere utilizzati cavi più lunghi.
- Qualora si necessitasse di cavi più lunghi, si prega di contattare il servizio
clienti. L'utilizzo di un cavo più lungo necessita dell'autorizzazione in forma
scritta.
Collegamento di DCX a ad unattuatore/acom
Rappresentazione schematica Collegamento di DCX f ad un attua-
toreAE, AO e AOL
tore acom
IT
69
