PROMATRIX 8000 POWER AMPLIFIER
Verwendung als Steuereingang
Die Anschlüsse 1, 2 bzw. 3 besitzen einen internen „PullUp-Widerstand". Zum Aktivieren
müssen die Steuereingänge daher über externe Schalter, Taster oder Relais gegen Masse
geschlossen werden. Eingangsspannungen unter 5 V werden als ON/Aktiv und
Eingangsspannungen über 10 V werden als OFF/Inaktiv gewertet.

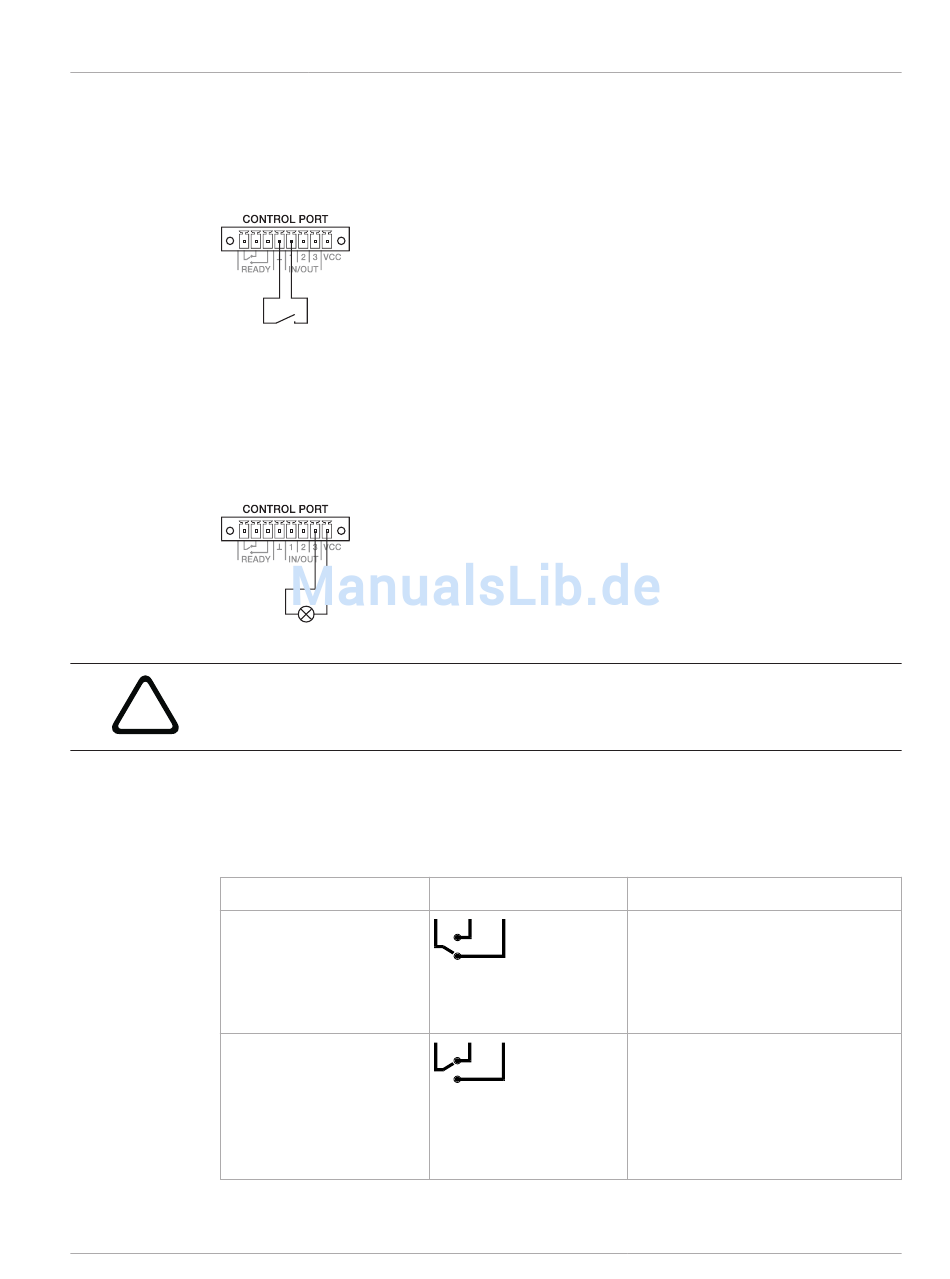

Bild 6.7: Beispielanwendung eines Steuereingangs
Verwendung als Steuerausgang
Die Anschlüsse 1, 2 bzw. 3 sind als Open Collector Outputs ausgeführt, die im nichtaktiven
Zustand (OFF/Inaktiv) hochohmig sind. Im aktiven Zustand (ON/Aktiv) sind die Ausgänge
gegen Masse geschlossen. LEDs, Kontrollleuchten oder Relais können direkt angesteuert
werden. Der Referenzanschluss VCC kann zur Versorgung der extern angeschlossenen
Elementen verwendet werden.
Bild 6.8: Beispielanwendung eines Steuerausgangs
Vorsicht!
Der maximale Gesamtstrom am Ausgang VCC beträgt 100 mA.
!
READY-Kontakt
Der CONTROL PORT der DPA-Endstufe stellt einen potential-freien Wechselkontakt READY zur
Verfügung. Mit diesem Wechselkontakt kann die Betriebsbereitschaft der DPA-Endstufe oder
das Auftreten von Fehlern an andere Geräte signalisiert werden. Folgende Tabelle zeigt die
möglichen Zustände des READY-Kontakts.
Zustand
Betriebsbereit (= ready)
Nicht betriebsbereit
Tabelle 6.1: READY-Kontakt
Schalterstellung
Bedienungsanleitung
Sicherheitshinweise | de
Beschreibung
Die Spannungsversorgung ist in
Ordnung, der Boot-Vorgang des
Geräts ist abgeschlossen und es
liegt kein Fehler im System vor. Das
Relais hat angezogen.
Die Spannungsversorgung ist aus/
unterbrochen oder der Boot-
Vorgang des Geräts ist noch nicht
abgeschlossen oder es liegt ein
Fehler im System vor. Das Relais ist
abgefallen/stromlos.
